Замена камеры Sony Ericsson Xperia X10

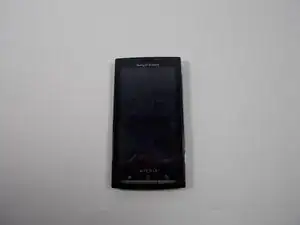

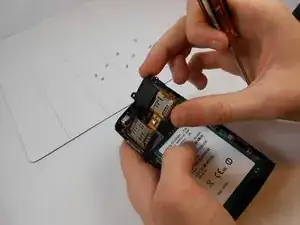

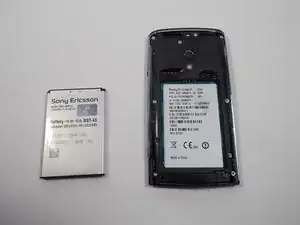

Для доступа к внутренним компонентам, таким как камера, необходимо перевернуть телефон экраном вниз. После этого удалите батарею.

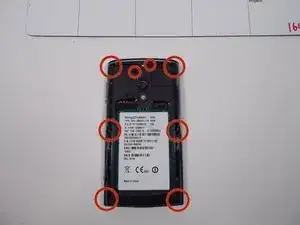

Удалите восемь винтов длиной 5 мм, как показано на изображении. Используйте биту T-6.

Используя инструмент для открытия корпуса, начните с правого нижнего угла телефона и отсоедините защелки, расположенные на внутренних сторонах. Повторите этот шаг для левой стороны.

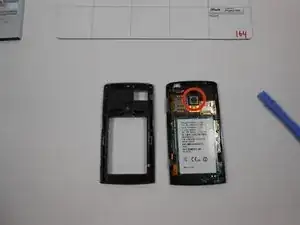

После того как защелки будут сняты, задняя крышка должна отойти и открыть доступ к внутренним компонентам телефона. Место расположения камеры указано на изображении.

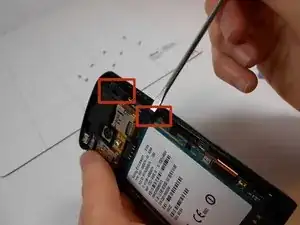

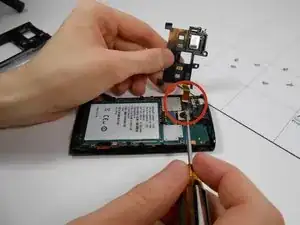

Чтобы удалить внутренний корпус вокруг камеры, примените давление на левую сторону внутреннего корпуса и, используя плоскую отвертку, отстегните обе защелки с правой стороны корпуса. После этого отсоедините шлейф с помощью плоской отвертки.

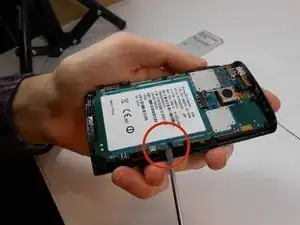

После удаления внутреннего корпуса отсоедините аппаратное обеспечение, отстегнув защелку в указанном месте.

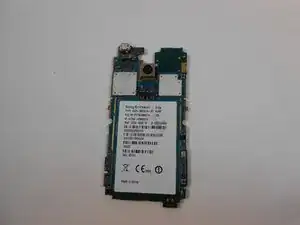

Чтобы удалить поврежденную камеру, переверните аппаратное обеспечение так, чтобы линза камеры была направлена вниз, и удалите шлейф, соединяющий камеру с аппаратным обеспечением.

После удаления камеры вставьте новую рабочую часть камеры и соберите устройство обратно.
