Замена материнской платы Sony Xperia Z5 Compact
Материнская плата — это центральный узел связи между всеми компонентами устройства. Если один или несколько компонентов в вашем устройстве неисправны, следует рассмотреть замену материнской платы. Используйте это руководство для замены материнской платы в вашем устройстве.
Шаг 1
Выключите устройство и извлеките лоток для SIM-карты.
Шаг 2
Нагрейте заднюю крышку, чтобы размягчить клей.
Установите присоску, чтобы приподнять край сверху, затем вставьте медиаторы и проведите ими, чтобы отделить клей под крышкой.
Снимите заднюю крышку.
Шаг 3
Удалите все 10 винтов Phillips.
Отключите клипсу NFC и клипсу фонарика.
Шаг 4
Снимите пластиковый кронштейн.
Подденьте и снимите заднюю рамку.
Шаг 5
Снимите фронтальную камеру.
Шаг 6
Снимите основную (заднюю) камеру.
Шаг 7
Снимите громкоговоритель.
Шаг 8
Освободите разъем зарядного порта.
Снимите пластиковую защитную планку.
Подденьте сборку материнской платы с этой стороны. Под платой находятся три гибких разъема, поэтому поднимайте материнскую плату аккуратно.
Шаг 9
Снимите шлейф зарядного порта.
Шаг 10

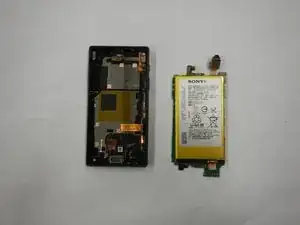

Снимите сборку материнской платы вместе с батареей.
С помощью лопатки отсоедините разъем батареи от материнской платы.
Шаг 11

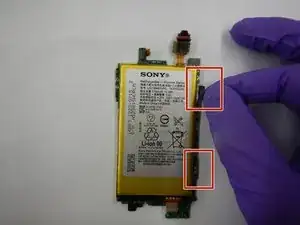

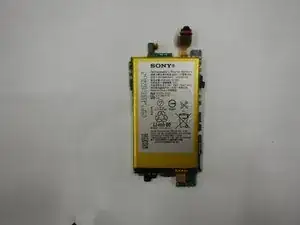

Медленно вытащите две ленты батареи, расположенные справа от батареи.

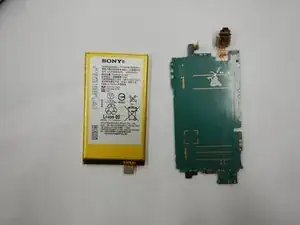

Снимите батарею с материнской платы.
Шаг 12

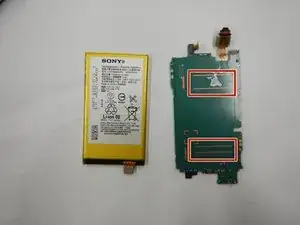

Наклейте две полоски клейкой ленты на центр материнской платы.
Подсоедините батарею обратно к материнской плате.
Заключение
Для сборки устройства выполните эти действия в обратном порядке.
Перевод руководства с ifixit.com
