Замена дисплейного модуля (LCD) Sony Xperia Z5 Compact
Вы можете самостоятельно разобрать и заменить дисплейный модуль Sony Xperia Z5 Compact, следуя этому руководству.
Шаг 1

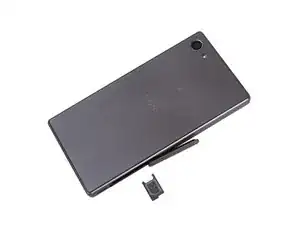

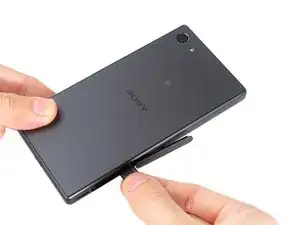

Выключите питание и извлеките лоток для SIM-карты.
Шаг 2

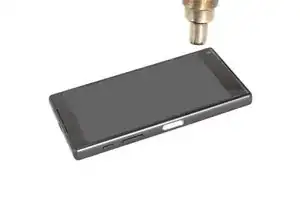

Нагрейте заднюю крышку, чтобы размягчить клей.

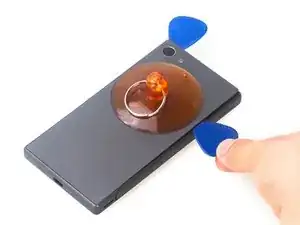

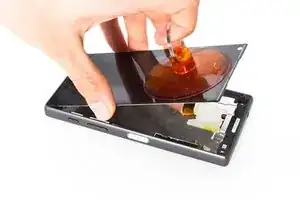

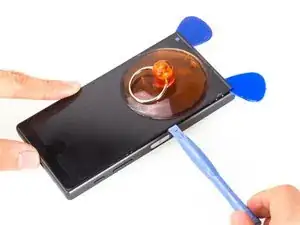

Прикрепите присоску у верхней стороны, чтобы образовать зазор, затем вставьте медиаторы и проведите ими, чтобы разрезать клей между панелями.

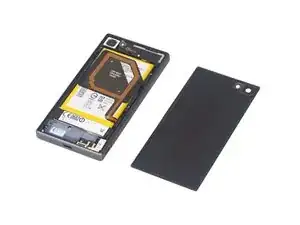

Снимите заднюю крышку.
Шаг 3

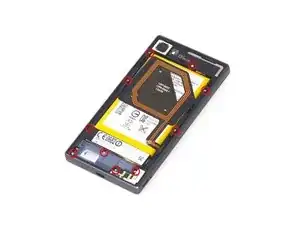

Открутите все 10 винтов с крестовой шлицей.

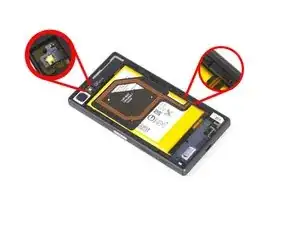

Ослабьте зажим NFC и зажим фонари.
Шаг 4

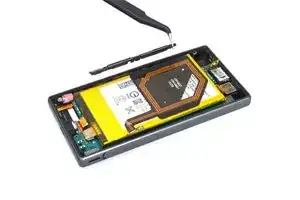

Снимите пластиковую скобу.

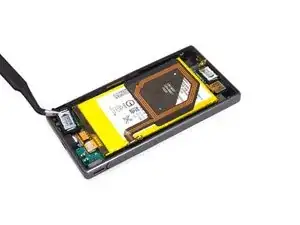

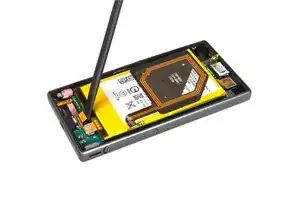

Подденьте и снимите заднюю рамку.
Шаг 5

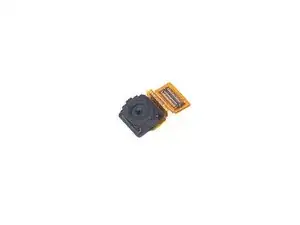

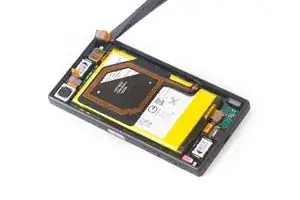

Снимите фронтальную камеру.
Шаг 6

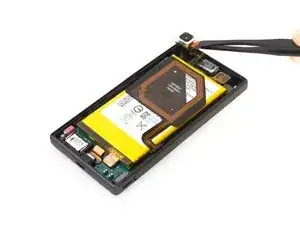

Снимите основную (заднюю) камеру.
Шаг 7
Снимите динамик.
Шаг 8
Отсоедините разъем зарядного порта.
Снимите пластиковую защитную планку.

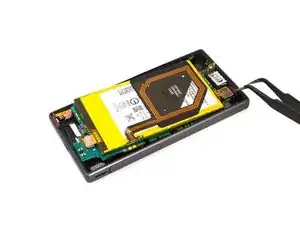

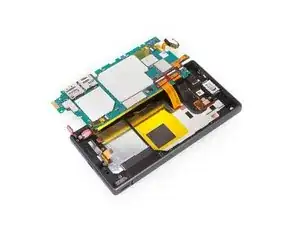

Подденьте плату устройствa со стороны. Под платой находятся три гибких разъема, поэтому поднимайте плату осторожно.
Шаг 9
Выдавите разъем аудиоразъема из посадочного места — под ним нет клея.
Освободите разъем шлейфа дисплея и основной шлейф, подняв белую фиксирующую пластину на основе разъема.
Отделите плату устройства от средней рамки корпуса.
Шаг 10
Клеевая лента под дисплейным модулем довольно прочная, поэтому используйте фен или тепловой пистолет, чтобы размягчить её в течение нескольких минут.

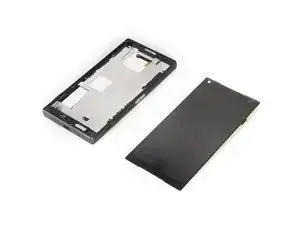

Осторожно снимите LCD с модулем сенсора (digitizer).
Шаг 11
Готово.
Заключение
Для сборки устройства выполните эти шаги в обратном порядке.
Перевод руководства с ifixit.com
