Замена экрана Sony Xperia Z5 Compact
Это руководство содержит пошаговые инструкции по правильной замене экрана Sony Xperia Z5 Compact.
Шаг 1

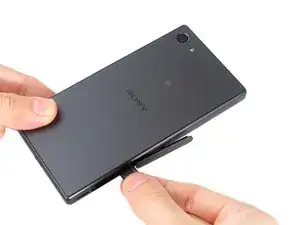

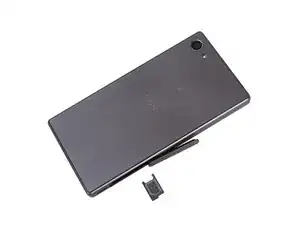

Выключите устройство и извлеките лоток для SIM-карты.
Шаг 2

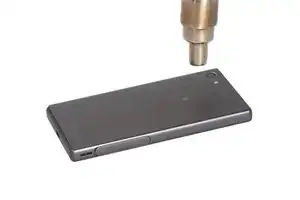

Разогрейте заднюю крышку, чтобы размягчить клей.

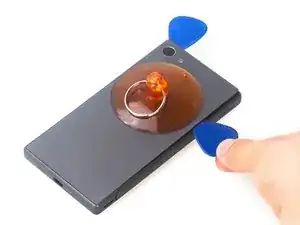

Прикрепите присоску у верхней кромки, чтобы образовать зазор, затем вставьте медиаторы и сдвигайте их, чтобы разрезать клей под крышкой.

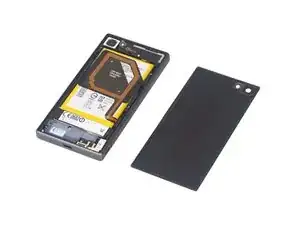

Снимите заднюю крышку.
Шаг 3

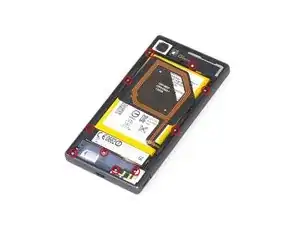

Удалите все 10 винтов с крестообразной головкой.

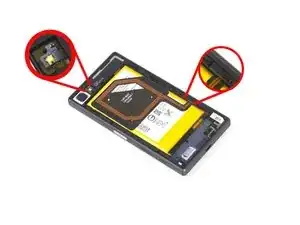

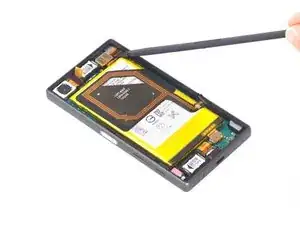

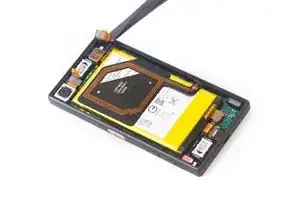

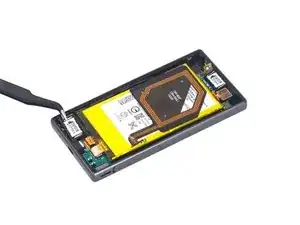

Отсоедините контакт NFC и контакт вспышки.
Шаг 4
Снимите пластиковый кронштейн.

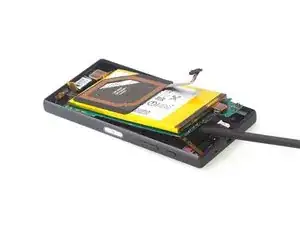

Подденьте и снимите заднюю рамку корпуса.
Шаг 5

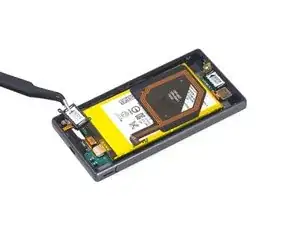

Снимите фронтальную камеру.
Шаг 6

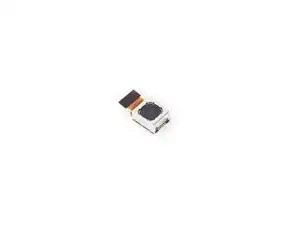

Снимите основную камеру.
Шаг 7

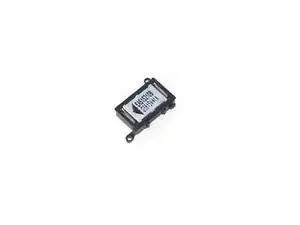

Снимите динамик.
Шаг 8
Освободите разъем зарядного порта.
Снимите пластиковую защитную планку.
Подденьте сборку материнской платы с этой стороны. Под материнской платой находятся три гибких разъема, поэтому поднимайте плату аккуратно.
Шаг 9
Снимите шлейф зарядного порта.
Шаг 10

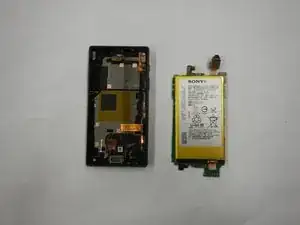

Снимите сборку материнской платы с батареей.

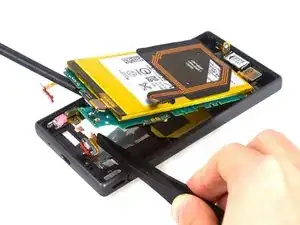

С помощью лопатки отсоедините разъем батареи от материнской платы.
Шаг 11

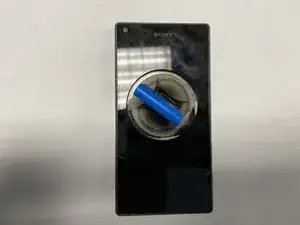

С помощью присоски создайте промежуток между экраном и корпусом телефона.

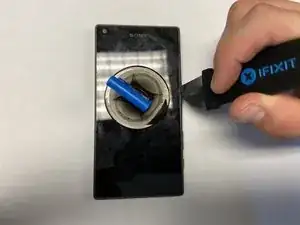

С помощью инструмента для вскрытия подденьте ЖК-экран и снимите его.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
