Замена материнской платы Samsung Galaxy Tab S 10.5

Вставьте пластиковый инструмент для вскрытия в слот для карты SD или в разъем для зарядки.

Попробуйте поддеть вверх, пока не увидите разделение между планшетом и задней крышкой.

Обойдите всё устройство, проводя пластиковым инструментом по кромке.

Если вы делаете это впервые, будет трудно отделить заднюю крышку от планшета.

Защёлки расположены примерно через каждые 5 см. При работе по периметру защёлки издают щелкающий звук при отсоединении.

Снимите заднюю крышку после того, как все крепления будут разъединены.

Будьте осторожны при прикосновениях к любым внутренним компонентам планшета.

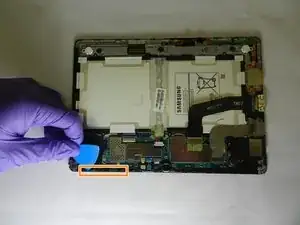

Разместите пластиковый инструмент для вскрытия между внешней рамкой.

Проведите инструментом вниз, чтобы разъединить две части.

Пройдите инструментом вдоль кромки, чтобы отсоединить все зажимы, крепящие внешнюю рамку к задней части устройства.

Повторите этот шаг для всех четырёх сторон, затем снимите рамку.

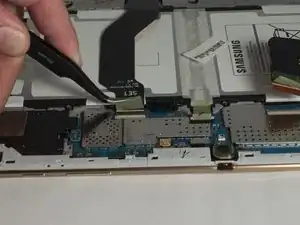

С помощью пинцета отогните зелёную ленту от ZIF‑разъёмов на двух чёрных ленточных кабелях.

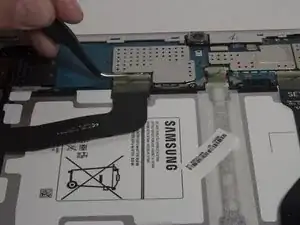

Используйте пластиковый инструмент для вскрытия, чтобы приподнять пластиковые защёлки на ZIF‑разъёмах.

Удалите шесть винтов Phillips #000 длиной 2 мм, окружающих аккумулятор.

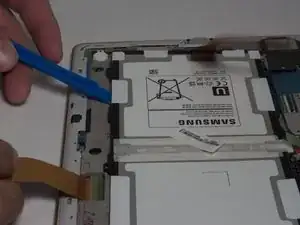

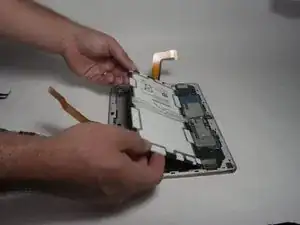

Вставьте пластиковый инструмент между рамой и аккумулятором.

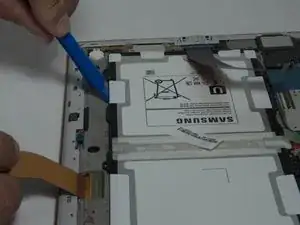

Сдвиньте пластиковый инструмент вниз, от аккумулятора, чтобы извлечь аккумулятор из устройства.

Держите аккумулятор и отсоедините разъём, чтобы снять аккумулятор.

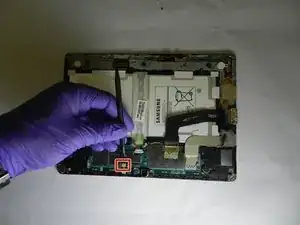

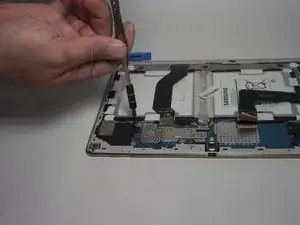

Используя отвертку Phillips #000, удалите два винта на кронштейне ленточного кабеля.

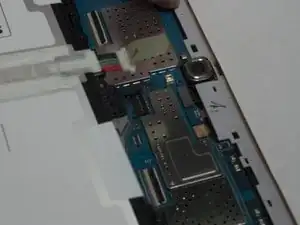

С помощью лопатки приподнимите гибкий разъём.

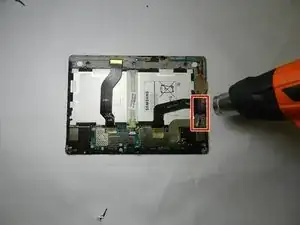

Нагрейте термоэкран (тепловой кронштейн) феном и аккуратно приподнимите кронштейн.

С помощью лопатки подденьте фронтальную камеру, расположенную возле переднего края планшета.

Снимите заднюю камеру лопаткой — она находится непосредственно рядом с фронтальной камерой.

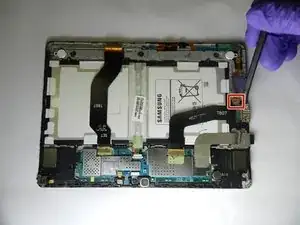

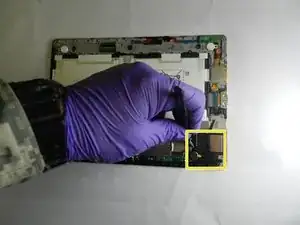

Отсоедините соединение динамика слева от планшета от материнской платы, поддев его лопаткой.

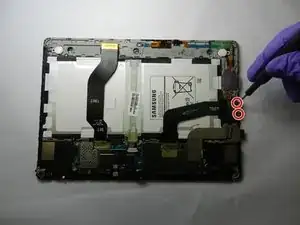

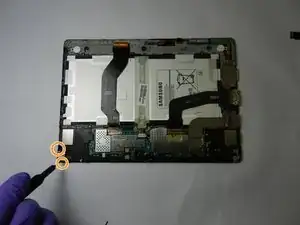

Удалите 2 винта по бокам разъёма для наушников отверткой Phillips #000.

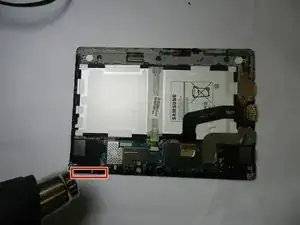

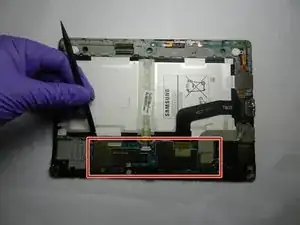

Слегка прогрейте модуль динамика на переднем крае с боковой стороны.

С помощью пластикового медиатора отделите его и отогните вверх.

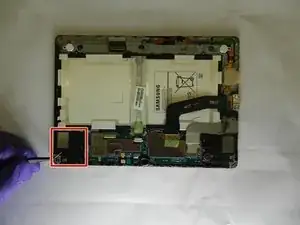

Снимите левый динамик, аккуратно поддев пинцетом.

На правом динамике удалите 1 винт из модуля динамика с помощью отвертки Phillips #000.

Слегка нагрейте модуль правого динамика.

Вынимайте вибромотор пинцетом.

Вынимайте весь модуль динамика пинцетом.

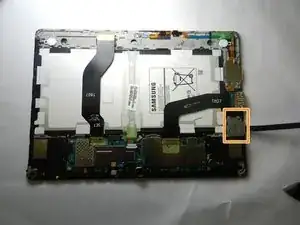

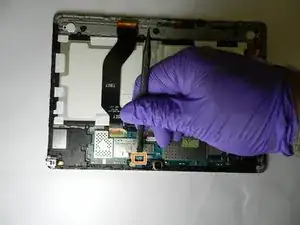

Отсоедините разъём датчика освещённости, рядом с фронтальной камерой, поддев его лопаткой.

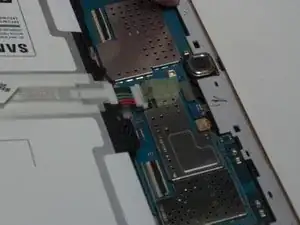

Поддев лопаткой, выньте материнскую плату.
