Замена материнской платы Motorola 120c
Процесс начинается с удаления аккумулятора и внешнего корпуса. После этого материнскую плату можно легко вынуть.
Шаг 1
Держите телефон и потяните задний зажим вниз к нижней части.
Снимите заднюю панель, отпустив зажим и подняв ее с верхней стороны.
Шаг 2
Удалите аккумулятор, потянув нижний край к верхнему, затем поднимите вверх.
Шаг 3

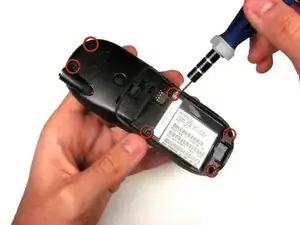

После извлечения аккумулятора открутите шесть винтов 7.0 мм с помощью отвертки T-6.

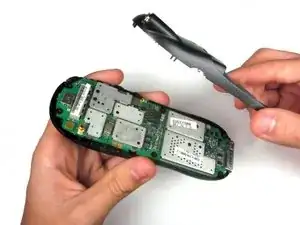

После удаления винтов просто снимите заднюю панель.
Шаг 4

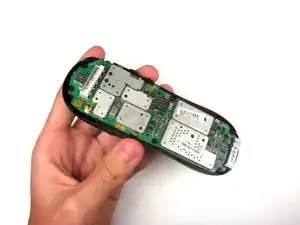

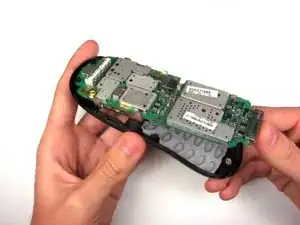

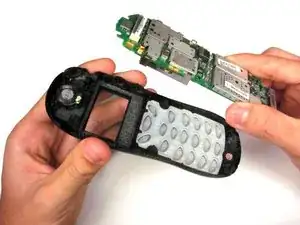

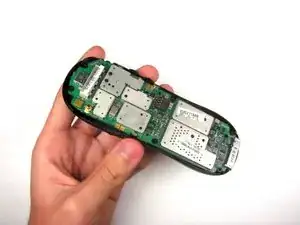

Удалите материнскую плату, подняв ее вверх и вытащив.
Заключение
Чтобы собрать устройство обратно, следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
