Замена выдвижной антенны мобильного телефона Motorola California

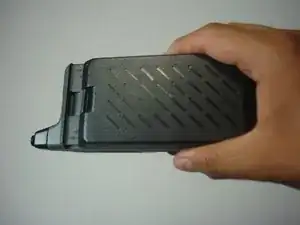

Снимите аккумулятор, сдвинув его вниз по направляющим, к которым он прикреплён.

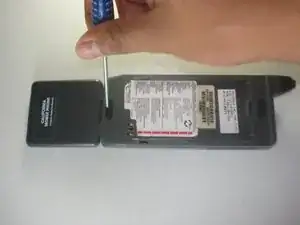

Вставьте отвёртку Phillips 00 в отверстия, которые соединяют защиту клавиатуры с задней крышкой в пластиковом штырe.

На следующем шаге может потребоваться значительная сила.

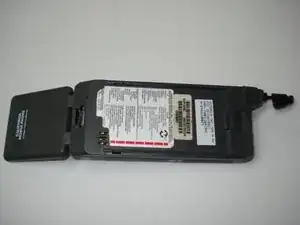

Используя отвёртку, сдвиньте штыри друг к другу, пока они не выйдут из замков и не щёлкнут.

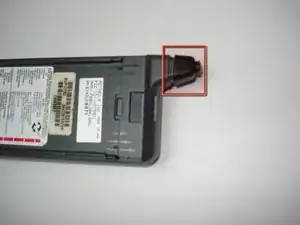

Сдвиньте защиту антенны и найдите четыре защёлки на внешней стороне задней крышки.

Оттолкните защёлки наружу, одновременно приподнимая заднюю крышку и защиту клавиатуры от передней панели.

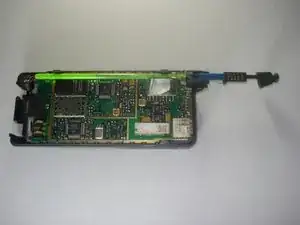

Найдите и отсоедините чёрный элемент текущей антенны от материнской платы.

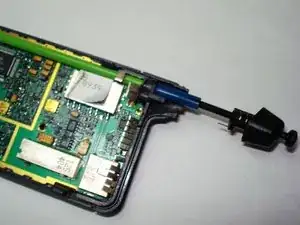

Под чёрным элементом должен находиться синий элемент.

Открутите синий элемент, чтобы освободить антенну.

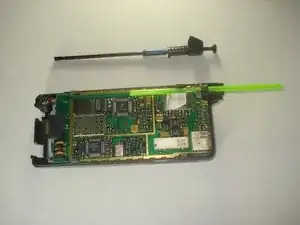

Выдвиньте антенну из зелёной трубки.

Выньте зелёную трубку из её отверстия.

Вставьте новую зелёную трубку в соответствующий паз.

Вставьте новую антенну в зелёную трубку.

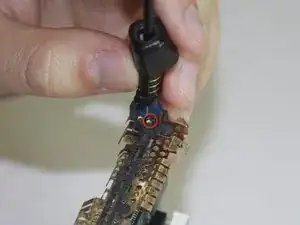

Вкрутите синий элемент антенны в резьбовое отверстие на материнской плате до плотной посадки.

Выровняйте выступающий провод чёрного элемента с соответствующим отверстием на материнской плате.

Вдавите провод в отверстие.

Повторите инструкции из Шага 2 в обратном порядке, чтобы снова установить защиту клавиатуры и заднюю крышку на устройство.

Нажмите на защиту антенны, пока она не защёлкнется на месте.
