Замена экрана и динамика Motorola Buzz ic502
В этом руководстве показано, как заменить экран и пластиковую сборку дисплея.
Шаг 1
Сначала переверните телефон.
Затем найдите механизм освобождения, обведенный красным.
Шаг 2
Осторожно снимите заднюю крышку, используя механизм освобождения.
Поднимайте снизу!
Шаг 3
Поднимите аккумулятор с правой стороны.
После того как аккумулятор отщелкнется на 45 градусов, извлеките его из телефона.
Шаг 4
Удалите все шесть винтов.

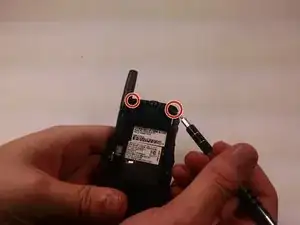

Два верхних винта здесь.

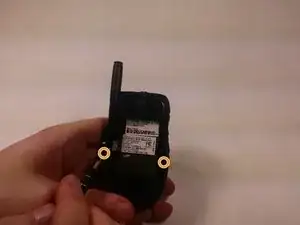

Два средних винта здесь.

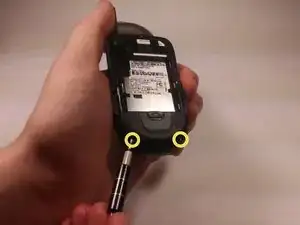

И два нижних винта здесь, они закрыты пластиковыми деталями, которые сначала необходимо снять с помощью нейлоновой лопатки.
Шаг 5

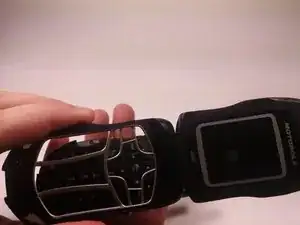

Затем аккуратно снимите переднюю панель с телефона.
Провод, отмеченный маркером, необходимо будет припаять при подключении нового экрана.
Динамики подключены к экрану здесь.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке, припаивая провод к новому экрану.
