Замена материнской платы LG Incite CT810

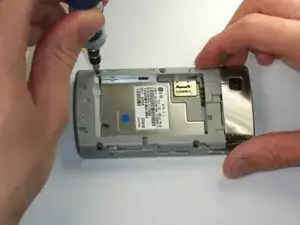

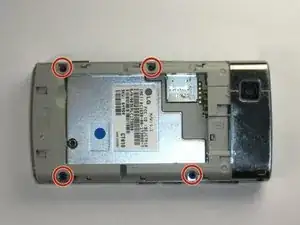

Снимите четыре винта с крестовой шлицем.

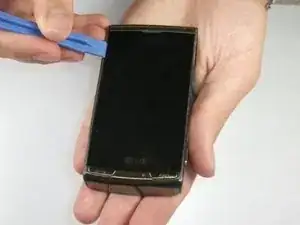

Положив винты в сторону, вставьте пластиковый инструмент для вскрытия между экраном и рамкой корпуса. Аккуратно ведите инструмент вдоль кромки, чтобы ослабить крепление экрана к корпусу. Повторите то же на другой стороне. На этом этапе экран и корпус не полностью отделятся друг от друга.

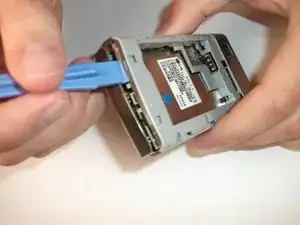

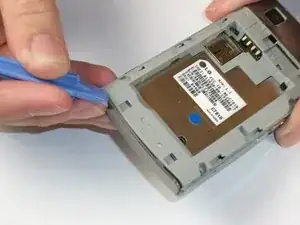

Переверните телефон задней панелью вверх. Найдите стык внизу телефона между пластиковой и металлической частями корпуса. Как в предыдущем шаге, вставьте инструмент в стык и проведите им по длине. Затем подденьте и разъедините две части. Телефон должен разделиться на две части.

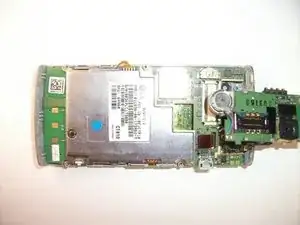

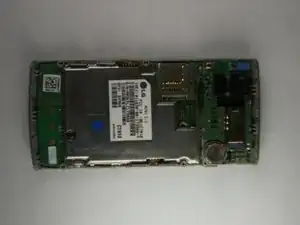

Взгляд сверху того, как должен выглядеть ваш телефон. Необходимо ослабить три желтые защелки, чтобы извлечь материнскую плату. Третья защелка расположена под платой громкоговорителя/камеры и отмечена красным.

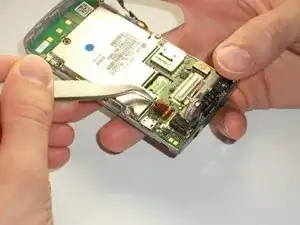

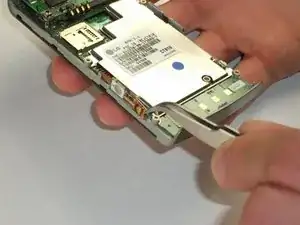

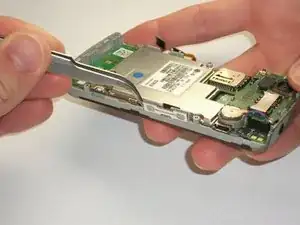

Первые две защелки удалить проще всего. Возьмите металлические пинцеты и аккуратно отделите белую панель от серой поверхности, к которой она прикреплена. То же самое проделайте с белой панелью на другой стороне телефона (показано на изображении 3).

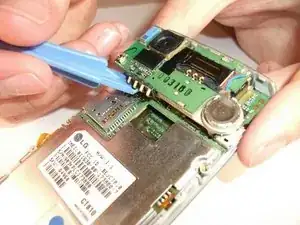

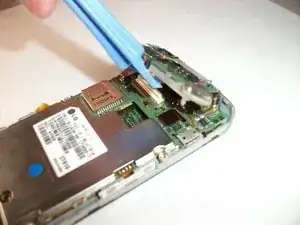

Чтобы получить доступ к третьей защелке, вставьте пластиковый инструмент для вскрытия под плату громкоговорителя/камеры и осторожно подденьте её. Не удаляйте плату полностью — она всё ещё подключена к материнской плате красно-черным проводом. На изображениях два и три защелка показана красным цветом.

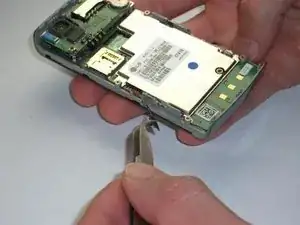

Чтобы освободить эту защелку, используйте металлические пинцеты и поднимите сторону защелки, показанную на изображении 1. Поднимайте аккуратно — защелка должна легко отщелкнуть.

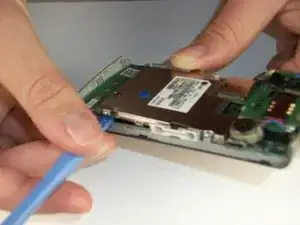

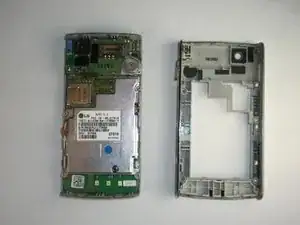

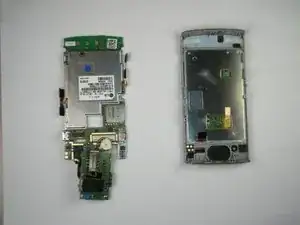

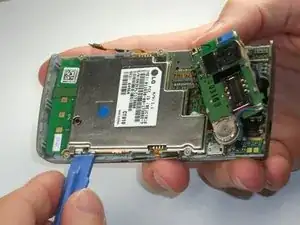

После снятия всех трех защелок пора отделить материнскую плату от другой части корпуса. Вставьте пластиковый инструмент как показано и аккуратно подденьте плату. Убедитесь, что вы ослабили крепления со всех сторон, прежде чем полностью разъединять части. На третьем изображении материнская плата слева, вторая часть корпуса справа.
