Замена материнской платы Huawei Mate 9
Со временем ваш Huawei Mate 9 может начать испытывать серьёзные проблемы с производительностью, которые не решаются заменой аккумулятора. Распространённые признаки выхода из строя материнской платы включают: телефон не включается, частые случайные перезагрузки, проблемы с зарядкой, перегрев или устройство не распознаёт SIM‑карту или экран. Поскольку на материнской плате размещены главный процессор, память и схемы управления питанием, любое повреждение может привести к неправильной работе всего телефона.
Это руководство проведёт вас через процесс замены материнской платы Huawei Mate 9 и поможет восстановить полную работоспособность устройства. Процедура требует терпения, внимательности и подходящих инструментов, так как вы будете работать с хрупкими внутренними компонентами. Независимо от того, вызваны ли повреждения попаданием жидкости, электрическим отказом или механическим воздействием, замена материнской платы часто возвращает Mate 9 в рабочее состояние без необходимости полной замены телефона.
Перед началом ремонта обязательно выключите устройство и отключите его от сетевого кабеля.
Шаг 1
Выключите ваш смартфон Huawei Mate 9.

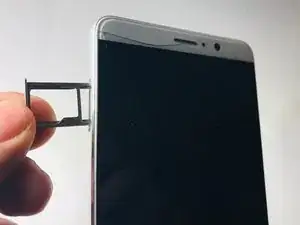

Извлеките лоток SIM‑карты при помощи инструмента для извлечения SIM‑лотка.

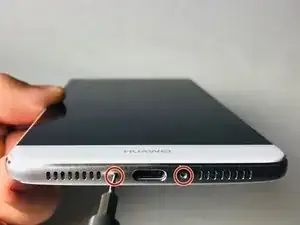

Снимите два винта T2 в основании телефона рядом с портом USB Type‑C с помощью отвертки T2 Torx.
Шаг 2

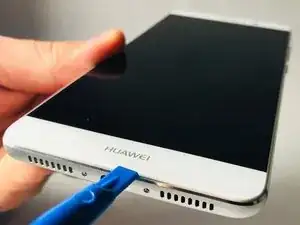

С помощью присоски аккуратно начните приподнимать дисплейный модуль от задней крышки.

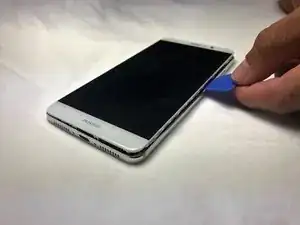

Вставьте медиатор при подъёме дисплейного модуля от задней крышки и одновременно проводите медиатором по краю телефона, чтобы ослабить крепление дисплейного модуля.
При отсоединении дисплейного модуля не полностью снимайте заднюю крышку: кабели кнопки питания и датчика отпечатка пальца всё ещё подключены к материнской плате.
Шаг 3
Чтобы защитить внутренние кабели и компоненты, аккуратно отключите разъём аккумулятора.

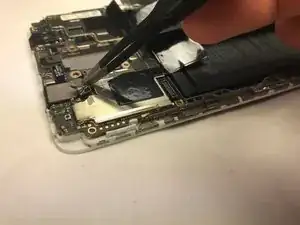

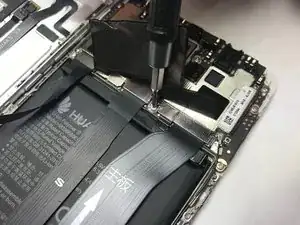

Используйте отвертку Phillips #000 для удаления 1,3‑мм винтов, фиксирующих металлическую пластину.

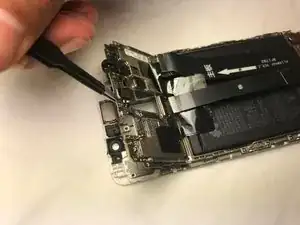

Снимите металлическую пластину пинцетом.

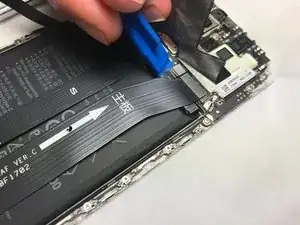

Отключите разъём аккумулятора от материнской платы с помощью лопатки.
Шаг 4

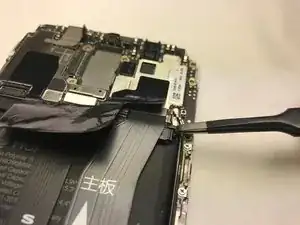

С помощью лопатки отключите разъём аккумулятора.

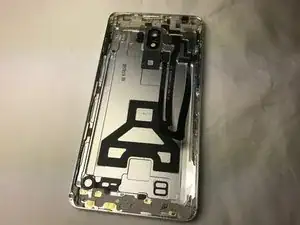

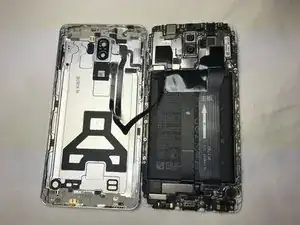

Снимите заднюю крышку.
Шаг 5

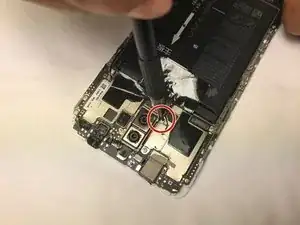

Используйте отвертку Phillips #000, чтобы удалить два 1,0‑мм винта, фиксирующих металлическую пластину.
Снимите металлическую пластину пинцетом.

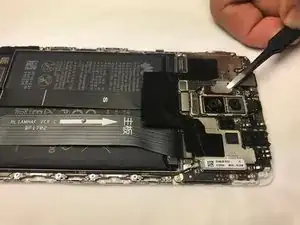

После снятия металлической пластины вы можете извлечь заднюю камеру из её посадочного места.
Шаг 6
Чтобы извлечь фронтальную камеру, оторвите проводящую ткань от металлического экрана на модуле дисплея.
Отключите разъём фронтальной камеры и снимите фронтальную камеру.
Шаг 7

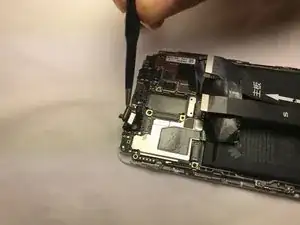

Используйте отвертку Phillips #000, чтобы удалить шесть 1,0‑мм винтов, фиксирующих материнскую плату.

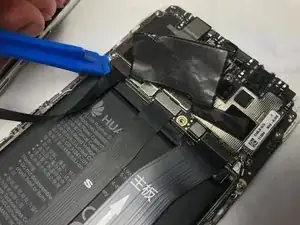

С помощью лопатки отключите коаксиальные антенные кабели.
Отключите остальные кабели с помощью лопатки.
Полностью извлеките материнскую плату.
Заключение
Для сборки устройства следуйте инструкциям в обратном порядке.
Перевод руководства с ifixit.com
