Замена дисплейного модуля Huawei Mate 9

Сначала выключите телефон и извлеките лоток для SIM-карты.

Выверните оба винта в нижней части с помощью отвертки Torx T2.

Используйте пластиковый инструмент для вскрытия, чтобы попасть между дисплеем и корпусом. Откройте смартфон, аккуратно поддев дисплей с комплектующими и вынув его из корпуса.

Не открывайте телефон полностью — кабель сканера отпечатков пальцев всё ещё подключён к задней крышке.

Откиньте телефон вправо.

Отключите кабель сканера отпечатков пальцев с помощью лопатки.

Выдерните клейкую ленту, расположенную под аккумулятором, равномерно потянув за язычок под плоским углом.

Если клейкая лента порвётся, намотайте и проверните её вокруг кончиков пинцета пару раз, затем продолжите вытягивание.

Если аккумулятор не освобождён, используйте медиатор для подъёма под аккумулятор и оторвите его от оставшегося клея.

Удалите аккумулятор.

При сборке замените старый клей на растягивающиеся клейкие ленты, двустороннюю ленту или заранее вырезанные клейкие полосы.

Никогда не устанавливайте обратно аккумулятор, который был согнут или повреждён при снятии.

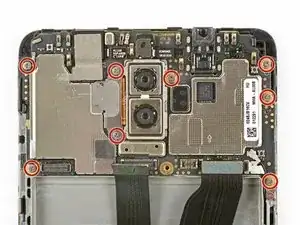

Выверните восемь винтов Phillips #00, которые фиксируют материнскую плату.

Отключите антенный кабель с помощью пинцета.

После удаления всех винтов остаются небольшие зажими, удерживающие материнскую плату. Не ломайте их при снятии — чуть сдвиньте их в сторону, чтобы облегчить демонтаж.

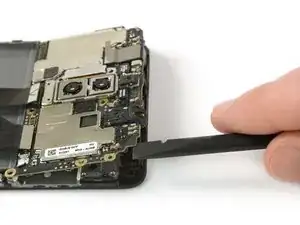

С помощью лопатки аккуратно приподнимите материнскую плату вместе со всеми компонентами и извлеките её.

Снимите разговорный динамик, поддев его сбоку.

Осторожно: не сгибайте металлические контакты.

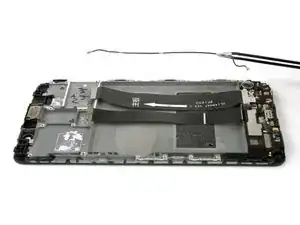

Отключите антенный кабель и аккуратно извлеките его.

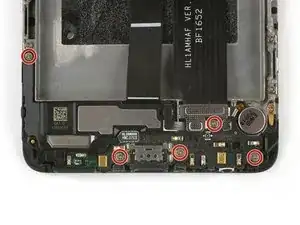

Перейдите к нижней части телефона и выверните пять винтов Phillips #00.

Снимите металлический экран, закрывающий разъём шлейфа материнской платы.

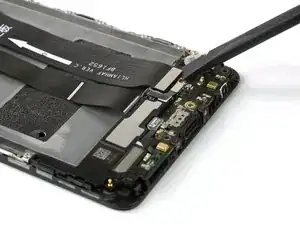

С помощью лопатки отключите шлейф материнской платы и извлеките его.

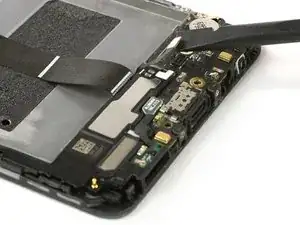

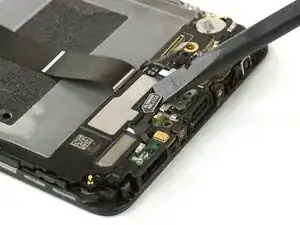

С помощью лопатки отключите шлейфы динамика и разъёма зарядки от дочерней платы.

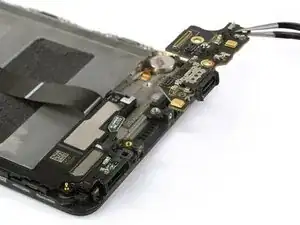

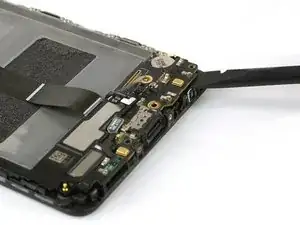

Осторожно подденьте дочернюю плату лопаткой и извлеките её. Не ломайте маленькие зажими, которые прижимают дочернюю плату, а слегка отведите их в сторону, чтобы облегчить снятие.

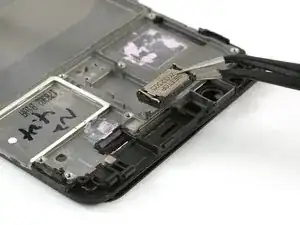

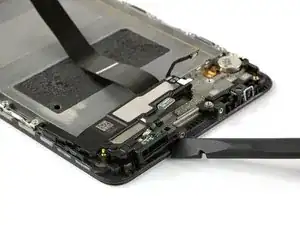

С помощью лопатки снимите динамик и разъём зарядки. Под ними есть клей, и блок может быть слегка приклеен.

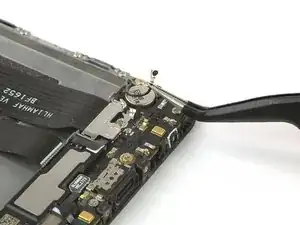

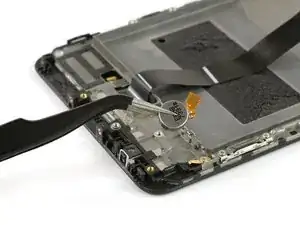

Освободите вибромотор, отклеив его пинцетом, и извлеките его.

Если при снятии динамика или вибромотора возникают трудности, используйте iOpener, чтобы размягчить клей, и попробуйте снова.

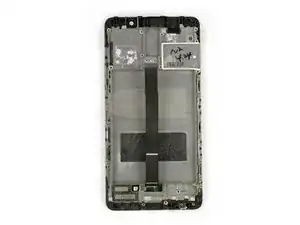

Перед сборкой проверьте новую деталь на наличие компонентов, которые нужно перенести со старой.

При сборке замените старый клей на растягивающиеся клейкие ленты, двустороннюю ленту или заранее вырезанные клейкие полосы.
