Замена цифрового преобразователя LG Dare

Снимите заднюю крышку, крепко надавив на приподнятый край задней панели. Сдвиньте крышку вверх по направлению к верхней части телефона.

Извлеките батарею, поместив ноготь или инструмент для открытия в углубленный край и поднимая батарею.

Используйте отвертку #00 для удаления шести шурупов с крестообразной головкой длиной 4 мм, расположенных по краям телефона.

Поднимите заднюю пластиковую крышку, перемещая инструмент для открытия по краям телефона.

Засовывание инструмента для открытия в нескольких местах по нижней части телефона поможет освободить маленькие зажимы, которые удерживают заднюю крышку на передней рамке.

Боковые кнопки могут выпасть при снятии задней пластиковой крышки.

Снимите заднюю пластиковую панель.

Извлеките кнопки с края рамки. Кнопки это [блокировка], [регулировка громкости], [динамик] и [камера].

Отключите три шлейфа от материнской платы.

Удалите LED.

Удалите разъем камеры.

Извлеките датчик камеры с логической платы. Сжмите стороны датчика камеры крепко и потяните прямо вверх.

Откройте крышку USB-порта.

Используйте инструмент для открытия, чтобы приподнять зеленую материнскую плату во всех областях и удалить ее.

Материнская плата может требовать некоторого усилия для удаления, так как она приклеена к пластиковой рамке.

При снятии материнской платы будьте осторожны, чтобы не порвать шлейфы или боковые кнопки.

Снимите золотую и зеленую ленту рядом с нижней частью телефона.

Снимите синюю ленту, закрывающую разъем динамика.

Снимите золотую ленту слева от динамика.

Нет необходимости снимать синюю и золотую ленту с устройства, если динамик не извлекается.

Поднимите оранжевый шлейф в нижнем левом углу устройства.

Снимите маленький кусок золотой ленты под оранжевым компонентом.

Ослабьте зажимы, которые крепят черную пластиковую полоску к рамке телефона.

Отделите пластиковую полоску от телефона, используя инструмент для открытия, до ее отделения.

Отделите панель кнопок от устройства, начиная с места соединения экрана и панели, пока панель не отсоединится.

Переверните телефон вверх дном, задней частью к себе.

Используя палец, чтобы удерживать нижний разъем на месте, используйте инструмент для открытия, чтобы удалить верхний разъем.

Используя инструмент для открытия, отделите рамку от устройства, начиная с открытых краев в нижней части устройства и постепенно продвигаясь вокруг.

Пока не отделяйте рамку полностью.

Осторожно отделите верхнюю часть рамки от задней части устройства, не отделяя её полностью внизу, как показано на третьем изображении.

Удалите оба разъема из рамки. Согните L-образный разъем и просуньте второй разъем через отверстие в металлической рамке.

Удалите рамку с пластиковой панели.

Следующие два шага предназначены только для удаления динамика.

Используя инструмент для открытия, отделите оранжевую прокладку разъема, которая крепит динамик к рамке, от устройства, пока она не отсоединится.

Возможно, придется приложить больше усилий, чтобы удалить прокладку, так как она приклеена к рамке.

Отвектите оставшуюся оранжевую прокладку коннектора — с противоположной стороны устройства — от рамки и аккуратно извлеките весь слуховой динамик.

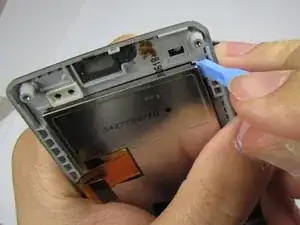

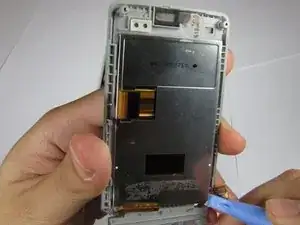

Поднимите все четыре угла экрана.

Будьте осторожны, поскольку чрезмерное усилие может повредить экран.

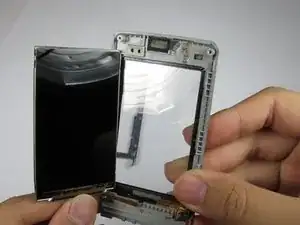

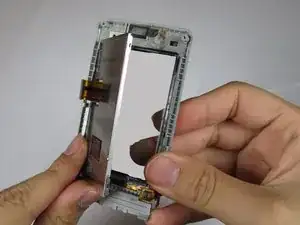

Удалите экран от цифроника.

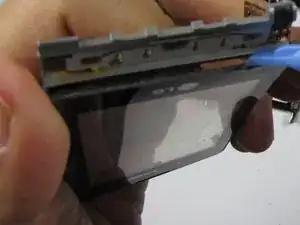

С помощью инструмента для открытия аккуратно отвектите цифроник (черная часть) от серебряной рамки.

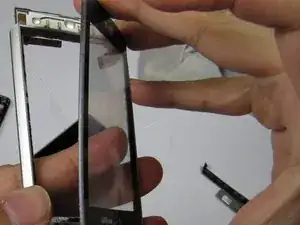

Аккуратно удалите цифроник, не повредив коннектор.

Будьте осторожны при удалении цифроника, так как он приклеен к передней панели. Возможно, потребуется приложить больше усилий или использовать фен для ослабления клея.

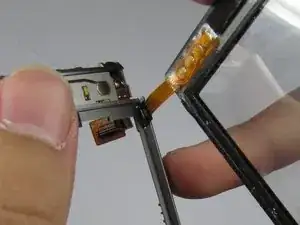

Аккуратно извлеките коннектор цифроника из пластикового каркаса. Существует прорезь, через которую проходит коннектор.
