Замена камеры ZTE Avail 2

Перед началом разборки ZTE Avail 2 убедитесь, что устройство выключено.

Снимите заднюю крышку, воспользовавшись вырезом в нижней части устройства.

Аккуратно отделите заднюю крышку от передней панели, чтобы снять её.

Извлеките аккумулятор, потянув его за вырез на задней пластине.

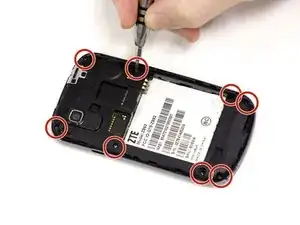

С помощью отвёртки J00 открутите 8 винтов с крестообразным шлицем на чёрной пластине устройства.

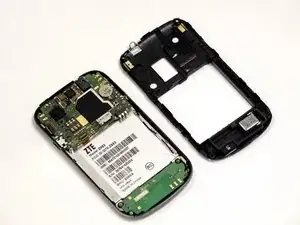

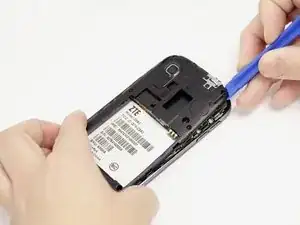

Используя лопатку, подденьте заднюю панель снизу и отсоедините её.

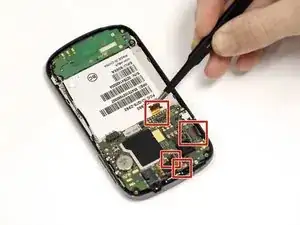

Пинцетом отсоедините 4 оранжевые ленточные кабели, откинув их чёрные разъёмы и извлекая ленты.

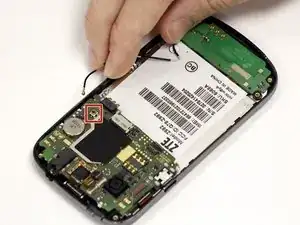

С левой стороны вы увидите провод кабеля сотовой антенны. Аккуратно потяните за него, чтобы отключить.

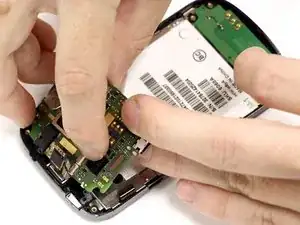

Поднимите печатную плату — возможно, потребуется приложить усилие, так как она закреплена клеем.

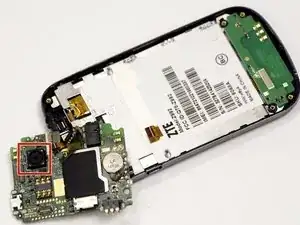

Это позволит получить доступ к камере и её креплению.

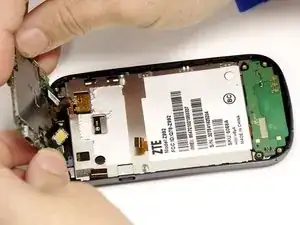

Найдите переднюю часть камеры и слегка нажмите на неё, чтобы извлечь камеру из посадочного места. Камера выйдет с тыльной стороны.

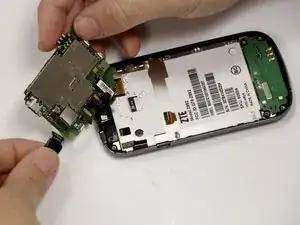

После извлечения снимите скобу, удерживающую камеру с нижней стороны печатной платы. Теперь камера удалена.

После удаления старой камеры установите новую, чтобы завершить ремонт.
