Замена камеры LG V50 ThinQ

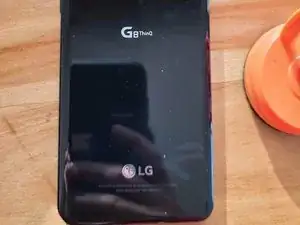

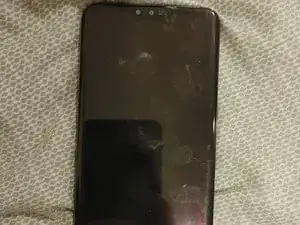

Начните с расположения инструментов и телефона на ровной поверхности. Я фотографировал LG V50 на пледе и LG G8 на деревянной поверхности. Несмотря на внешние отличия, оба телефона используют одну и ту же основную камеру, хотя у LG V50 три камеры и больший экран.

Снимите слот для SD и SIM-карты заранее — позже это может создать проблему.

Отмечу, что я использую корейскую модель LG V50, совместимую с дополнительным экраном и видимую по трём контактам на задней крышке. При разборке это мало чем отличается от глобальной версии LG V50. Однако компоненты камеры отличаются. Заказывайте правильную деталь.

Этот шаг включён, поскольку модели LG различаются по регионам. Убедитесь, что заказали правильную деталь. Хотя LG V50 похож и использует многие детали от G8, есть мелкие различия.

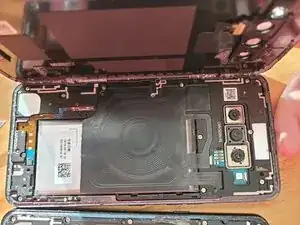

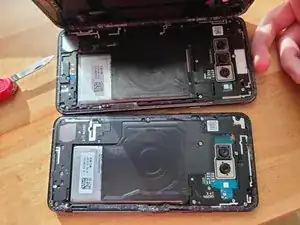

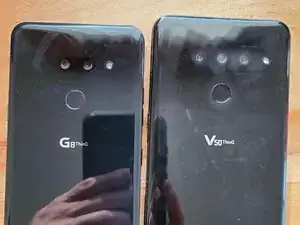

Здесь фотографии разобранного G8 с двумя камерами вместо трёх. Я поместил его рядом с LG V50 для сравнения. Я загрузил отдельное руководство по разборке для тех, кому оно понадобится.

Не спешите, как я, и не пользуйтесь ножом — вы рискуете повредить внутренние компоненты.

Отмечу, что я использую корейскую модель LG V50, совместимую с дополнительным экраном и видимую по трём контактам на задней крышке. Это отличается от глобальной конфигурации камеры LG V50.

Хотя многие компоненты совпадают, камера не идентична. Глобальная версия LG V50 использует ту же камеру, что и G8, а корейская версия — треугольный разъём. Обязательно заказывайте правильную деталь.

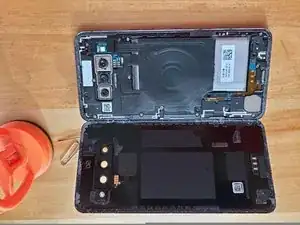

Начните разборку с удаления LCD‑дисплея. Нагрейте края iOpener‑инструментом или феном не менее двух минут, чтобы ослабить клей.

Используйте присоску или лопатку, чтобы приподнять дисплей и сделать точку входа в одном из углов.

После поддевания в углу продолжайте по периметру дисплея, пока весь клей не отделится от дисплея.

Не поддёргивайте глубже четверти сантиметра во внутрь телефона, чтобы не повредить дисплей. Как видно на фото, слой клея очень тонкий и сильно не нужно заглубляться. Вероятность повреждения невелика из‑за отсутствия проводов в месте склейки, но всё же будьте осторожны.

По возможности используйте пластиковую лопатку или медиаторы вместо металла, так как острый металл может повредить внутренние компоненты. Предпочтительна пластиковая лопатка.

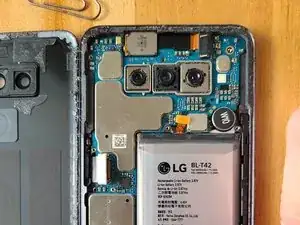

Чтобы получить доступ к камере, нужно открутить все винты в верхней и левой части.

К счастью, все винты — маленькие крестовые, поэтому не требуются специальные отвертки.

Всего нужно удалить одиннадцать винтов: три сверху непосредственно над камерой, три в середине прямо под ней, три в нижней левой части и два в нижней правой.

По сути, удалите все видимые винты после снятия задней крышки.

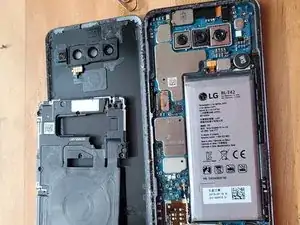

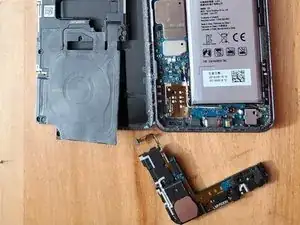

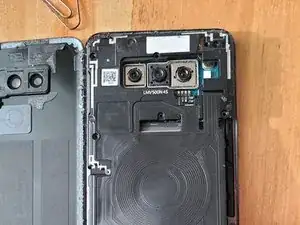

Аккуратно используйте лопатку, чтобы снять 2 пластиковые крышки: начните с большой крышки дисплея сверху, которая соединяется с беспроводной зарядкой, затем снимите длинную L‑образную снизу.

Будьте осторожны при поднятии крышки беспроводной зарядки — длинный прямоугольник в центре с «O». Не поднимайте более чем на 15 градусов, иначе вы рискуете повредить зарядку.

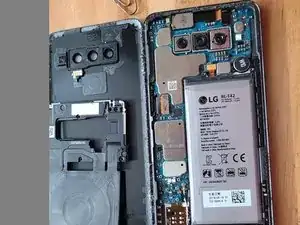

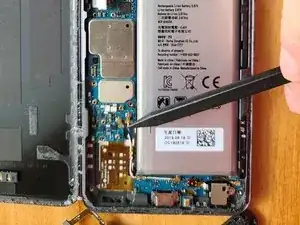

Перед снятием платы необходимо отключить разъёмы дисплея.

Для этого отсоедините: разъём верхней фронтальной камеры, разъём аккумулятора в середине и разъём платы слева в середине.

Также нужно отсоединить два нижних проводника, на которые я указывал лопаткой. Будьте очень осторожны — даже сильный скрут или перекос может их повредить.

Для надёжности можно также отсоединить разъём аудиоразъёма внизу справа, но это не обязательно.

Будьте очень внимательны — это самая сложная часть процедуры.

Если вы ещё не сняли слот для SIM/SD, снимите его сейчас.

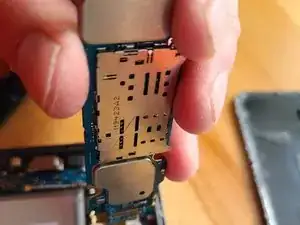

Снимайте плату, аккуратно приподняв верхнюю плату на 15 градусов или до появления разъёма на нижней части. Используйте лопатку, чтобы отключить верхнюю плату от нижней.

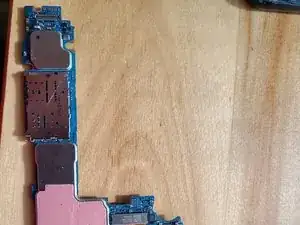

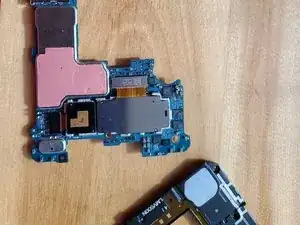

После отключения разъёма аккуратно приподнимите и снимите плату.

Фронтальная камера зажата между платами, что делает этот этап сложнее. Лучше оставить фронтальную камеру на месте, чем перемещать её. Если это слишком сложно, просто полностью снимите фронтальную камеру.

Сложность вызвана хрупкостью платы и положением фронтальной камеры. Хотя это легче, чем отклеивание дисплея, этот этап наиболее рискован для повреждения смартфона.

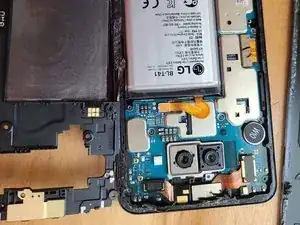

После снятия платы отсоедините разъём камеры.

Аккуратно извлеките камеру и установите замену.

В заключение: глобальная версия LG V50 без трёх контактов использует треугольный задний разъём, который не совместим с корейским разъёмом LG V50N.
