Замена динамика и разъёма зарядки LG V50 ThinQ
Если качество звука стало значительно хуже, возможно, необходимо заменить акустическую систему! Наиболее частая причина ухудшения работы динамика — повреждение от влаги со временем.
Если разъём зарядки больше не работает, это может быть из‑за загрязнений, забившихся в разъёме. Попробуйте очистить порт и проверить его работу прежде чем заменять весь разъём.
Перед использованием этого руководства обязательно ознакомьтесь со страницей устранения неполадок LG V50 ThinQ, чтобы убедиться, что нет других вариантов спасения динамиков или разъёма зарядки.
Если требуется замена акустической системы или разъёма зарядки, это руководство поможет вам заменить их в Android‑смартфоне LG V50 ThinQ. Перед заменой любых частей убедитесь, что устройство выключено.
Шаг 1

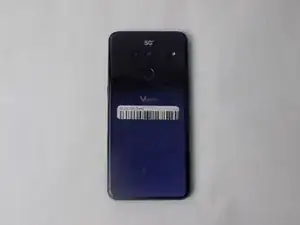

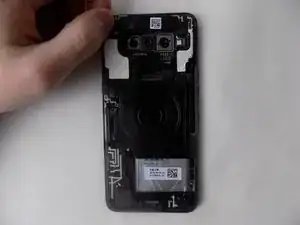

Переверните телефон так, чтобы задняя сторона была обращена к вам.

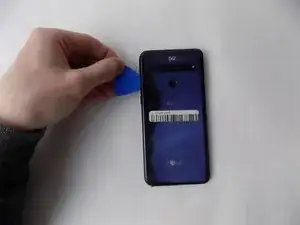

С помощью медиатора или пластиковой лопатки приподнимите заднюю крышку, проводя инструментом по всем сторонам, чтобы открыть внутренние компоненты.
Шаг 2

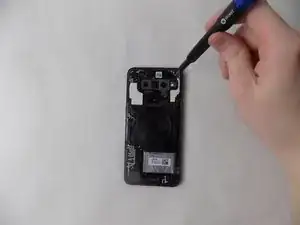

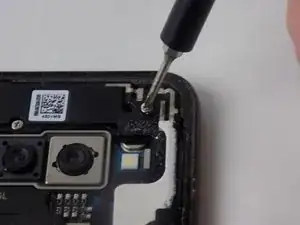

С открытой задней крышкой отвинтите все 12 винтов Phillips #000 длиной 1 мм.
Не забудьте сохранить винты в безопасном месте для последующей сборки!
Шаг 3

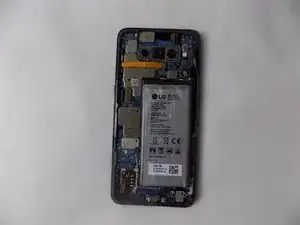

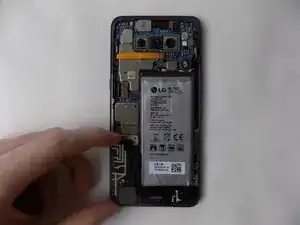

Снимите две планки, закрывающие внутренние компоненты.
Шаг 4

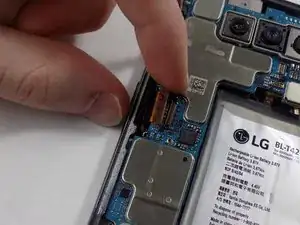

Отключите аккумулятор, отсоединив его разъём от гнезда на плате.

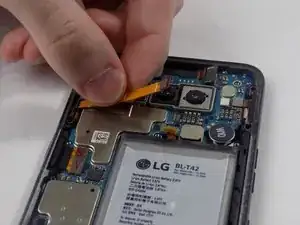

Отсоедините оранжевый кабель, поддев разъём пальцами и поднимая его вверх.

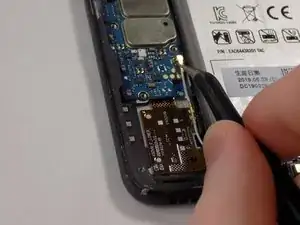

Подденьте и поднимите пинцетом конец белого провода, чтобы отсоединить его от двух плат.
Подденьте и поднимите пинцетом тёмно‑оранжевый кабель, чтобы отсоединить его.
Шаг 5
Извлеките SIM‑карту, вставив инструмент для извлечения SIM и нажав в отверстие лотка.
Отсоедините оранжевую панель рядом с гнездом SIM от платы.

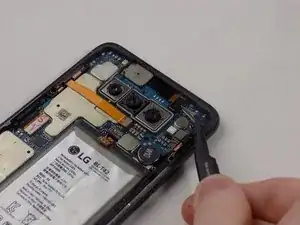

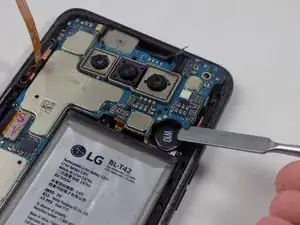

Подденьте и приподнимите сверху плату рядом с аккумулятором CMOS, чтобы снять верхнюю часть схемы с телефона.
Шаг 6

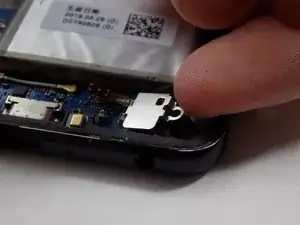

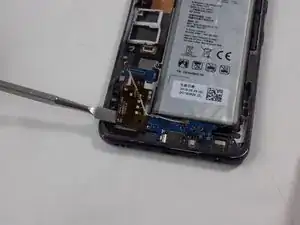

Подденьте справа металлическую защитную пластину в нижней правой части телефона и приподнимите её.
Снимите основание металлической детали с платы.

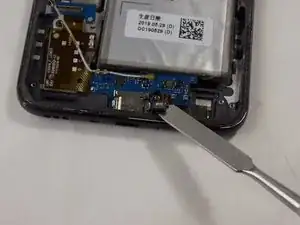

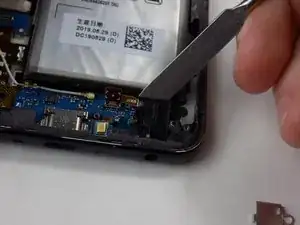

Сделайте кубическую деталь подвижной, аккуратно покачивая под неё медиатором или лопаткой.
Шаг 7
Извлеките нижнюю плату; акустическая система является частью нижней платы.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
