Замена камеры GeeksPhone Keon
Примечание: материнную плату извлекать из телефона не требуется для снятия камеры.
Это руководство можно использовать для замены камеры, если она работает неправильно.
Шаг 1
Вставьте пластиковый инструмент для вскрытия в щель между передней частью устройства и задней крышкой.
Проведите пластиковым инструментом для вскрытия от нижней части телефона к верхней.
Используйте пластиковый инструмент для вскрытия, чтобы освободить все защелки, прикреплённые к телефону.
Шаг 2
Откиньте крышку от телефона.
Шаг 3
Вставьте пластиковый инструмент для вскрытия в паз между нижней частью телефона и аккумулятором.
Подденьте аккумулятор пластиковым инструментом для вскрытия и закончите извлечение аккумулятора вручную.
Шаг 4
Удалите два винта T4 длиной 5 мм по бокам маленькой оранжевой пластины.
Шаг 5
Осторожно снимите маленькую оранжевую пластину, потянув её вниз.
Шаг 6
Удалите следующие винты, крепящие заднюю панель к устройству:
Два серебристых винта T3 длиной 2 мм
Пять чёрных винтов T3 длиной 3 мм
Шаг 7
Слегка приподнимите нижний угол задней панели.
Освободите четыре защёлки с обеих сторон, оттянув их от устройства.
Шаг 8
Снимите заднюю панель с устройства.
Шаг 9

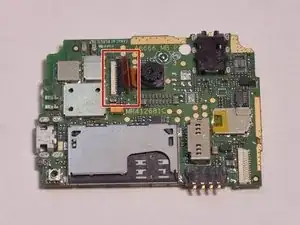

Поднимите фиксирующую крышку на ZIF-разъёме камеры.
Оттяните ленточный кабель пинцетом.
Шаг 10

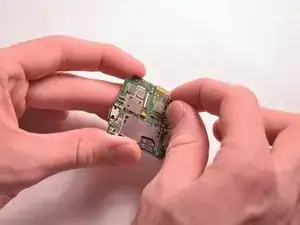

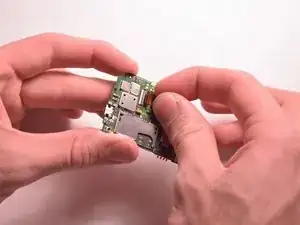

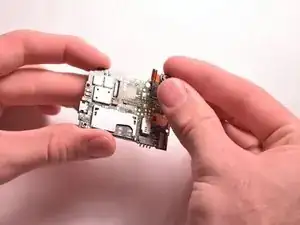

Осторожно покачивая, извлеките камеру из устройства.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке; однако помните, что новую камеру необходимо приклеить на место, где была снята старая.
Перевод руководства с ifixit.com
