Разбор платы логики KDDI Kyocera A5521K

Переверните телефон, чтобы открыть крышку отсека аккумулятора.

Нажмите на заднюю часть крышки аккумулятора и сдвиньте её вниз.

Крышка аккумулятора теперь отделена от телефона.

Извлеките аккумулятор, поддавив его вверх и выталкивая снизу.

Аккумулятор, крышка и телефон теперь должны быть отделены друг от друга.

Удалите четыре винта с помощью отвертки Y0.

Снимите чёрные резиновые заглушки винтов в верхней части задней панели телефона, чтобы обнажить два дополнительных винта.

Удалите два винта с помощью отвертки Y0.

Поверните телефон на 180 градусов.

Осторожно отделите заднюю панель от остальной части телефона.

Задняя панель должна теперь полностью отделиться от корпуса телефона.

Поверните телефон примерно на 45 градусов вправо.

Осторожно подденьте разъём для карты SD лопаткой.

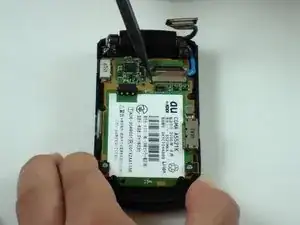

Поднимите первую показанную клемму с помощью плоскогубцев.

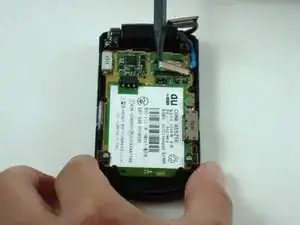

Отсоедините первую клемму между платой логики и проводом, используя плоскогубцы.

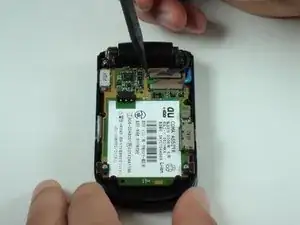

Повторите описанные выше действия для второй клеммы.

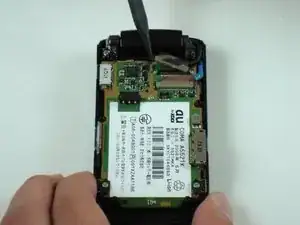

Используйте плоскогубцы, чтобы поддеть клемму.

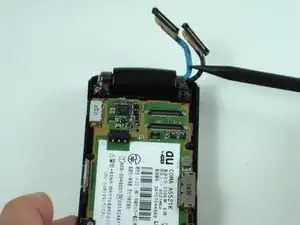

С помощью плоскогубцев отсоедините соединение между платой логики и проводом.

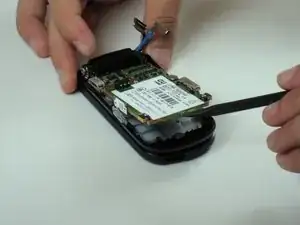

Подденьте нижнюю часть платы логики лопаткой.

Осторожно извлеките оставшуюся плату логики из телефона.

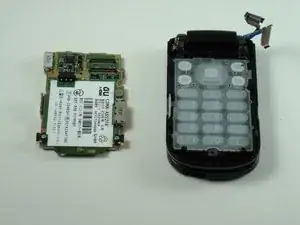

Плата логики теперь должна быть полностью отсоединена от телефона.
