Замена экрана Xiaomi 12

Перед началом ремонта полностью разрядите аккумулятор телефона. Заряженный аккумулятор может загореться при повреждении во время ремонта.

Отсоедините все кабели и полностью выключите телефон.

Подготовьте iOpener и приложите его к задней панели на две минуты, чтобы ослабить сцепление клея.

Можно также использовать фен, термофен или нагревательную плитку, но будьте осторожны: чрезмерный перегрев может повредить дисплей и внутренний аккумулятор.

Клей, фиксирующий заднюю панель, очень прочный, и создание зазора требует значительного усилия. Если возникнут трудности, нанесите больше тепла и повторите попытку.

Если задняя панель сильно треснула, приклейте на неё прозрачную упаковочную плёнку, чтобы присоска могла зацепиться. Вместо присоски также можно использовать прочную ленту. Если ничего не помогает, склейте присоску с повреждённой панелью суперклеем.

Установите присоску на нижний край задней панели в центре, как можно ближе к краю.

Потяните за присоску сильным и плавным усилием, чтобы создать зазор между задней панелью и корпусом.

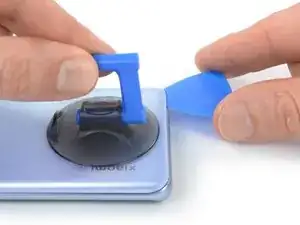

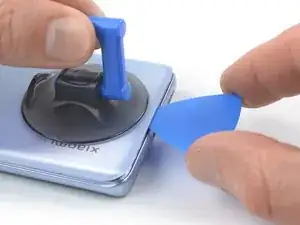

Заведите лопатку в зазор рядом с разъёмом зарядки.

Во всех последующих шагах не вставляйте лопатку глубже 4 мм, чтобы не повредить внутренние компоненты.

Перемещайте лопатку по нижнему правому углу задней панели, чтобы рассечь клей.

Оставьте лопатку на месте, чтобы клей не сцепился заново.

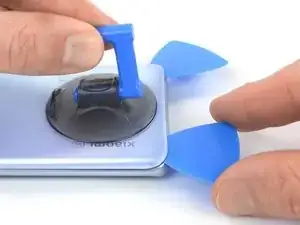

Вставьте вторую лопатку в нижний правый угол и переместите её в нижний левый угол задней панели, разрезая клей.

Оставьте лопатку на месте, чтобы клей не сцепился заново.

Если клей стало трудно разрезать, нанесите iOpener снова на 1–2 минуты или разогрейте его феном или термофеном.

Вставьте третью лопатку в нижний левый угол задней панели.

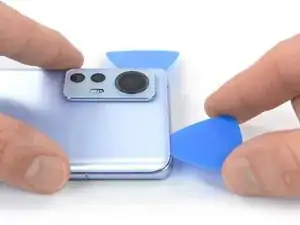

Перемещайте лопатку вдоль левого края задней панели, чтобы рассечь клей.

Оставьте лопатку в верхнем левом углу, чтобы клей не сцепился заново.

Вставьте четвёртую лопатку в верхний левый угол задней панели.

Перемещайте лопатку вдоль верхнего края корпуса, чтобы рассечь клей.

Оставьте лопатку в верхнем правом углу, чтобы клей не сцепился заново.

Вставьте пятую лопатку в верхний правый угол задней панели и переместите её в нижний правый угол, чтобы рассечь оставшийся клей.

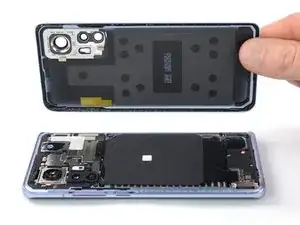

Снимите заднюю панель.

Если задняя панель всё ещё приклеена к корпусу, проведите лопаткой по всему периметру, пока панель полностью не отделяется.

При сборке:

В этот момент рекомендуется включить телефон и проверить работоспособность всех функций, прежде чем герметизировать устройство. Убедитесь, что перед продолжением работы телефон полностью выключен.

При сборке зафиксируйте заднюю панель с помощью предварительно вырезанного клеевого уплотнения или двустороннего скотча после очистки поверхностей салфеткой, смоченной в изопропиловом спирте высокой концентрации (>90%) без ворса.

После установки задней панели равномерно и плотно прижмите телефон на несколько минут, чтобы клей лучше сцепился — удобно использовать стопку тяжёлых книг.

Модуль приёма зарядки приклеен к динамику мягким скотчем.

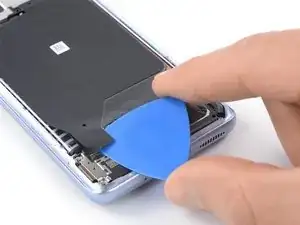

Вставьте лопатку в нижний правый угол модуля приёма зарядки.

Переместите лопатку к разъёму зарядки, чтобы отделить скотч.

Заведите лопатку в нижний левый угол модуля приёма зарядки и отделите прилегающий скотч.

Под нижним левым углом модуля проходит соединительный кабель. Следите, чтобы при отделении скотча не порвать, не перерезать и не помять кабель.

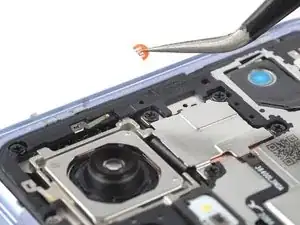

Оранжевый стикер индикатора воздействия воды закрывает винт на верхнем крае крышки материнской платы. Проколите его отвёрткой или снимите пинцетом.

Отвёрткой с крестообразным наконечником выверните четыре винта длиной 5,4 мм, крепящих крышку разъёма вспышки.

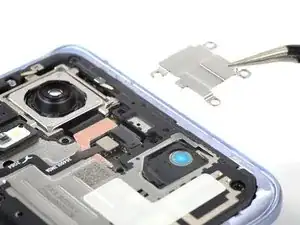

Пинцетом или пальцами снимите крышку разъёма вспышки.

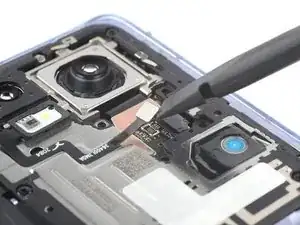

Используйте плоский конец лопатки, чтобы поддеть и отключить разъём вспышки.

Открутите с помощью крестовой отвёртки семь винтов, крепящих крышку материнской платы:

Пять чёрных винтов длиной 5,4 мм

Два серебристых винта длиной 4,4 мм

Крышка материнской платы дополнительно зафиксирована пластиковыми защёлками.

Вставьте раз separationную пластину под нижний правый угол крышки материнской платы и слегка подденьте её вверх.

Проведите пластиной вверх вдоль правого края крышки материнской платы.

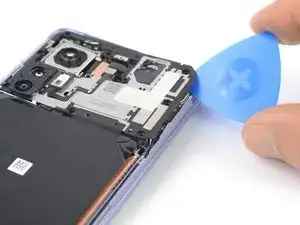

Поверните пластину, чтобы освободить остальные защёлки.

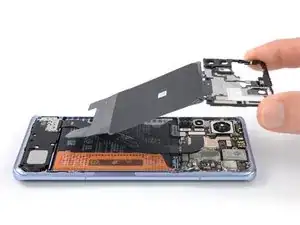

Снимите крышку материнской платы.

Катушка индукционной зарядки прикреплена к крышке материнской платы и будет подниматься одновременно с ней.

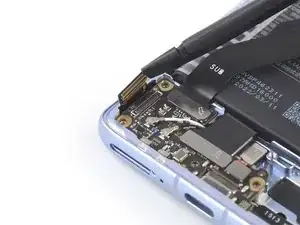

Используйте плоский конец лопатки, чтобы отключить оба кабеля аккумулятора, поддев разъёмы строго вверх от разъёмов на плате.

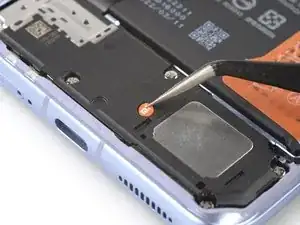

На верхнем краю крышки материнской платы находится оранжевая наклейка индикатора попадания воды, закрывающая винт. Проколите её отвёрткой или удалите пинцетом.

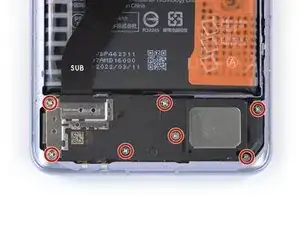

Используйте крестовую отвёртку, чтобы открутить семь винтов длиной 3,4 мм, крепящих динамик.

Вставьте плоский конец лопатки под верхний край динамика.

Подденьте вверх, чтобы освободить защёлки, фиксирующие его в корпусе.

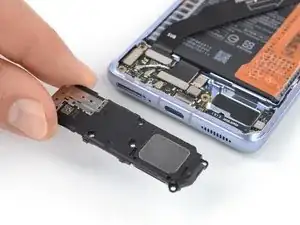

Извлеките динамик.

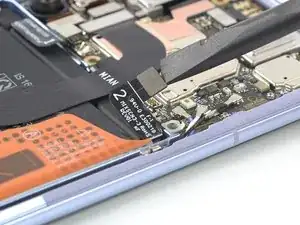

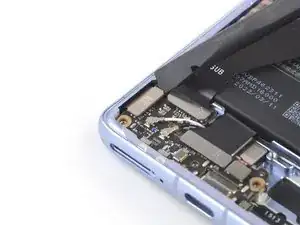

Используйте плоский конец лопатки, чтобы отключить кабель дисплея, поддев разъём строго вверх от разъёма на плате.

Чтобы снова подключить разъёмы такого типа, аккуратно выровняйте их и нажмите на одну сторону, пока она не зафиксируется с щелчком, затем повторите то же самое с другой стороны. Не нажимайте посередине. Если разъём смещён, контакты могут погнуться и вызвать необратимые повреждения.

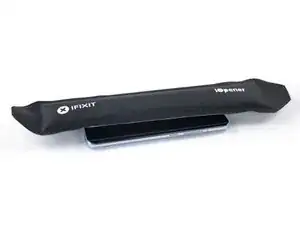

Подготовьте iOpener и приложите его к экрану на 5 минут, чтобы размягчить клей под ним.

Можно также использовать фен, тепловую пушку или нагревательную плитку, но будьте осторожны — чрезмерный нагрев может повредить дисплей и внутренний аккумулятор.

Клей, фиксирующий экран, обладает очень высокой прочностью, и создание зазора требует значительных усилий. Если возникают трудности, нанесите дополнительный нагрев и повторите попытку.

Если экран сильно повреждён, как и заднее стекло, наклейка прозрачной упаковочной плёнки поможет удержать присоску. В качестве альтернативы можно использовать очень прочную ленту вместо присоски. Если ничего не помогает, можно приклеить присоску к разбитому экрану суперклеем.

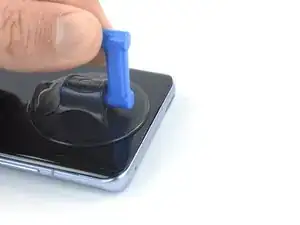

Установите присоску в центре верхнего края экрана, как можно ближе к краю.

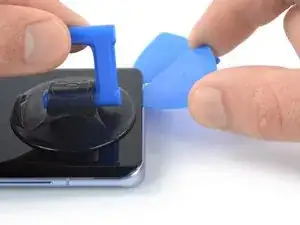

Потяните присоску вверх с равномерным и сильным усилием, чтобы образовать зазор между экраном и рамкой.

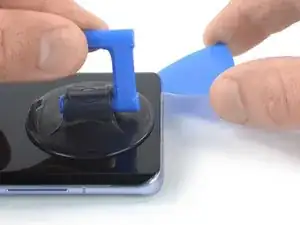

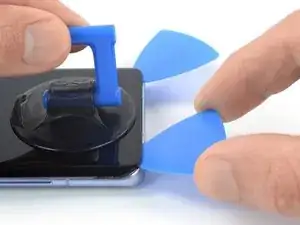

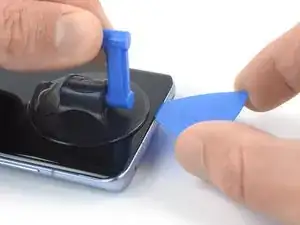

Вставьте раз separationную пластину между экраном и рамкой около выреза для динамика около уха.

На следующих шагах не вставляйте раз separationную пластину глубже 4 мм, чтобы не повредить внутренние компоненты.

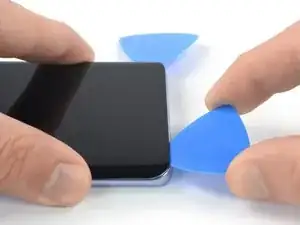

Проведите пластиной в левый верхний угол экрана, разрезая клей.

Оставьте пластину на месте, чтобы клей не соединился снова.

Вставьте вторую раз separationную пластину в левом верхнем углу и проведите ею до правого верхнего угла экрана, разрезая клей.

Оставьте раз separationную пластину на месте, чтобы клей не соединился снова.

Если клей становится слишком твёрдым, приложите iOpener на 1–2 минуты или разогрейте его с помощью фена или тепловой пушки.

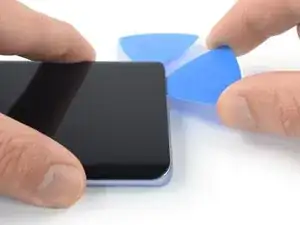

Вставьте третью раз separationную пластину под правым верхним углом экрана.

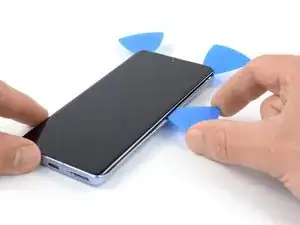

Проведите раз separationной пластиной вдоль правого края экрана, разрезая клей.

Оставьте пластину в нижнем правом углу, чтобы клей не соединился снова.

Вставьте четвёртую раз separationную пластину под нижний правый угол экрана.

Проведите раз separationной пластиной вдоль нижнего края телефона, разрезая клей.

Оставьте пластину в нижнем левом углу, чтобы клей не соединился снова.

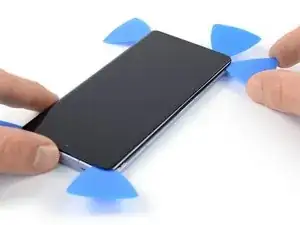

Вставьте пятую открывашку под нижний левый угол экрана и проведите ею вдоль левого края телефона, чтобы разрезать оставшийся клей.

Пока не пытайтесь полностью снимать дисплей, так как кабель дисплея ещё проходит сквозь серединную раму.

По углам экрана имеются плотные участки клея, которые необходимо дополнительно разогреть перед тем, как снимать экран.

Подготовьте iOpener и приложите его к экрану на 2 минуты, чтобы ослабить клей.

Также можно использовать фен, тепловую пушку или нагревательную плитку, но будьте осторожны и не перегревайте телефон — дисплей и внутренний аккумулятор могут повредиться от высокой температуры.

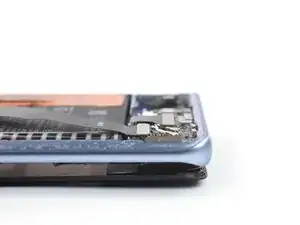

Приподнимите экран от рамы, пока он не отделится от плотных участков клея. Не пытайтесь полностью отделить экран, пока кабель дисплея не будет освобождён на следующем шаге.

Если экран всё ещё прилип к раме, проведите открывашкой по всему периметру, пока экран полностью не отделится.

Переверните телефон экраном вниз.

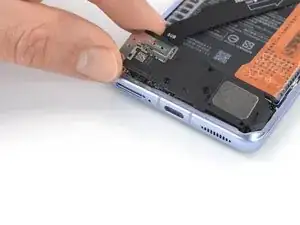

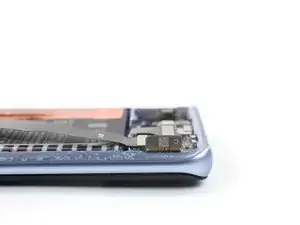

Приподнимите нижний край телефона и аккуратно протяните кабель дисплея через его проём в раме.

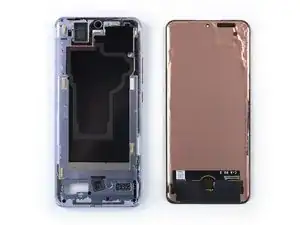

Снимите экран.

При сборке:

Если на новом экране не нанесён клей, закрепите экран с помощью специально вырезанного клеевого слоя или двусторонней клейкой ленты.

После установки дисплея приложите сильное и ровное давление к его периметру на несколько минут, чтобы клей лучше схватился — хорошо подойдёт стопка тяжёлых книг.
