Замена динамика Motorola C139

Переверните телефон так, чтобы задняя крышка была сверху.

Надавите на заднюю крышку и одновременно сдвиньте её вниз.

Примечание: Надавливание на ребристые участки облегчает снятие крышки.

Нажмите кнопку с надписью «PUSH», расположенную внизу задней части телефона. Это освободит батарею.

Поднимите и извлеките батарею.

Не сгибайте и не царапайте SIM-карту. Держите её вдали от статического электричества, пыли и воды.

Осторожно сдвиньте SIM-карту и приподнимите, чтобы извлечь её из телефона.

Используйте отвертку Torx T-5, чтобы выкрутить винты на задней части телефона.

Длина винтов 6,86 мм, диаметр 1,61 мм.

Подденьте пластиковым инструментом клейкую резиновую полосу и оторвите её от телефона.

Повторите для другой стороны.

Вставьте поддевочный инструмент в щель сбоку телефона и проведите вниз, пока не услышите щелчок и нижняя часть телефона не отойдет от верхней.

Используйте инструмент, чтобы освободить по два защелки с каждой стороны и две защелки вверху, удерживающие корпус вместе.

Освободите всего шесть защелок со сторон и верха, чтобы разделить телефон на две половины.

С помощью отвертки Torx T-5 выкрутите винты в верхней части телефона.

Длина винтов 6,86 мм, диаметр 1,61 мм.

Используйте пластиковые инструменты для раскрытия корпуса, чтобы освободить плату от корпуса.

Плату удерживают два крючка (по одному с каждой стороны).

Затем захватите плату и приподнимите, чтобы извлечь её из корпуса.

Освободите антенну, отпустив два крючка по одному с каждой стороны телефона.

Отсоедините антенну от задней стороны платы.

Маленькая чёрная резиновая крышка может оторваться.

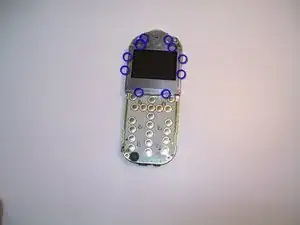

Освободите 10 защёлок, удерживающих металлическую экранную крышку, и потяните вверх, чтобы оторвать её от логической платы.

На металлической крышке четыре защёлки вверху, по две по бокам и две защёлки внизу.

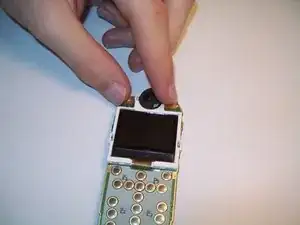

Подденьте и снимите динамик с контактной площадки на логической плате.
