Замена экрана Huawei Mate 10

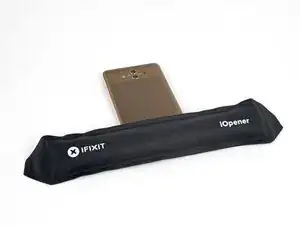

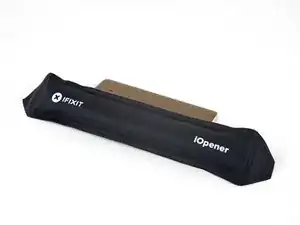

Разогрейте iOpener и приложите его к нижнему краю телефона на две минуты. При необходимости повторно разогревайте iOpener.

Можно также использовать фен, термофен или горячую пластину, но будьте осторожны, чтобы не перегреть телефон.

Пока ждёте, обратите внимание на расположение клея, удерживающего заднюю крышку.

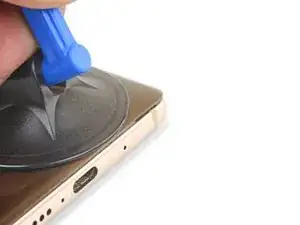

Разместите присоску возле нижнего края задней крышки, с правой стороны (напротив сетки динамика) порта USB-C, над отверстием микрофона.

Если задняя крышка сильно треснула, покрытие её слоем прозрачной упаковочной ленты может позволить присоске приклеиться. Если ничего не помогает, можно приклеить присоску суперклеем к задней крышке.

Потяните за присоску сильно и ровно, чтобы образовать зазор.

Из-за силы клея это очень трудно и может потребовать нескольких попыток. Если не удаётся создать зазор, повторно нагрейте и попробуйте снова.

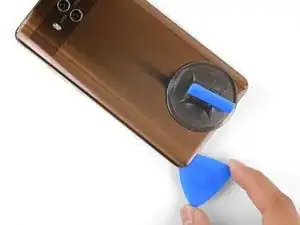

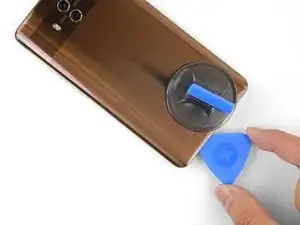

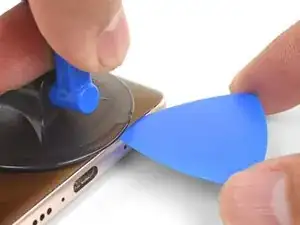

Вставьте кончик медиатора для вскрытия в образовавшийся зазор.

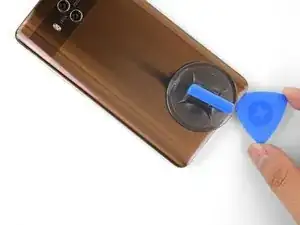

Проведите медиатором вдоль нижнего края и вокруг нижнего левого угла, перерезая клей.

Если клей липкий и трудно режется, повторно нагрейте край и попробуйте снова.

Оставьте медиатор в шве, чтобы предотвратить повторное герметичное соединение края.

Приложите разогретый iOpener к левому краю телефона.

Используйте медиатор, чтобы перерезать клей на левом краю телефона.

В некоторых местах клей очень плотный. Длительное воздействие тепла поможет ослабить упрямый клей. Не торопитесь и применяйте тепло щедро.

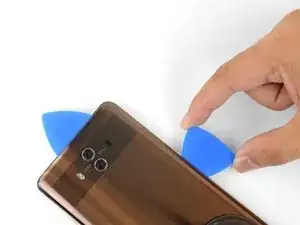

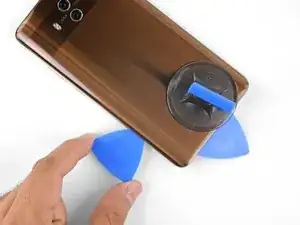

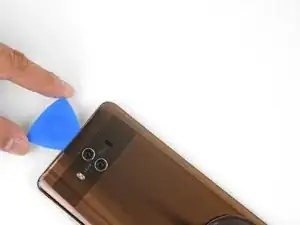

Продолжайте нагревать и перерезать оставшиеся кромки, оставляя медиаторы в швах, чтобы клей не склеился снова.

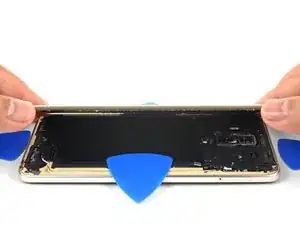

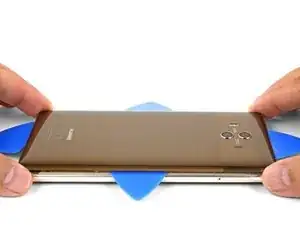

После того как вы перережете клей по всему периметру задней крышки, начните приподнимать её от телефона.

Используйте медиатор, чтобы перерезать оставшийся клей.

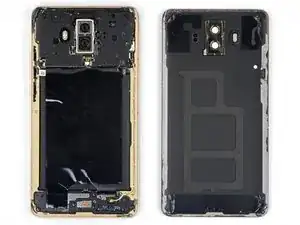

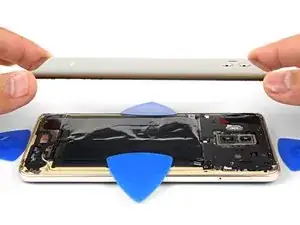

Снимите заднюю крышку.

При повторной сборке это хорошее место, чтобы включить телефон и проверить все функции перед окончательной герметизацией. Обязательно полностью выключите телефон перед продолжением работы.

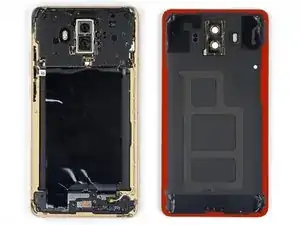

Перед установкой запасной задней крышки обязательно удалите все следы периферийного клея с рамки телефона.

Если вы повторно используете заднюю крышку, аккуратно удалите все следы клея с самой крышки.

Задняя стеклянная крышка хрупкая и склонна к трещинам. Не применяйте неравномерное давление к крышке при чистке.

При удалении клея вы можете сорвать участки цветного покрытия крышки. Чтобы снизить вероятность этого, применяйте тепло или высококонцентрированный изопропиловый спирт к клею, чтобы ослабить его.

Если запасная задняя крышка не поставлялась с рассеивателем вспышки или окантовкой камеры, вам потребуется перенести их со старой крышки на новую.

Приложите разогретый iOpener непосредственно над окантовками на минуту.

Используйте медиатор, чтобы провести по периметру рассеивателя вспышки и ослабить клей.

Рассеиватель вспышки изготовлен из пластика и легко трескается. Убедитесь, что вы полностью прорезали клей вокруг рассеивателя, прежде чем поддевать его.

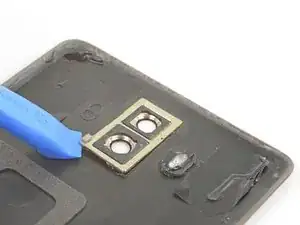

Используйте инструмент для поддевания, чтобы приподнять и снять окантовку камеры.

Перенесите эти детали на запасную крышку.

Следующие два шага показывают, как снять слой теплоотвода вместе с его пластиковой скобой.

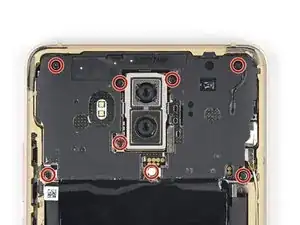

Удалите восемь филипсовых винтов длиной 3,4 мм, крепящих пластиковую скобу.

Один винт находится под белой наклейкой. Снимите наклейку.

Вставьте кончик лопатки под правый край пластиковой скобы и слегка приподнимите, чтобы ослабить экран.

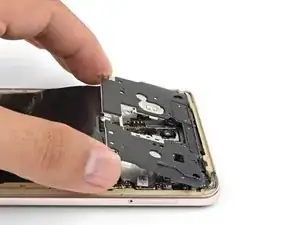

Схватите нижний край пластиковой скобы пальцами и слегка приподнимите край.

Оттяните пластиковую скобу от верхнего края телефона.

Медленно отделяйте чёрный слой теплоотвода от телефона. Он зафиксирован небольшими участками клея.

Снимите пластиковую скобу вместе с слоем теплоотвода.

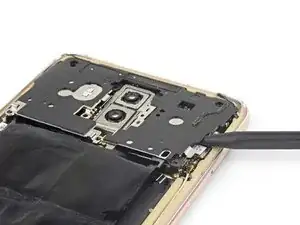

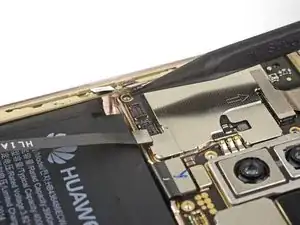

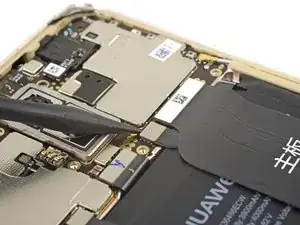

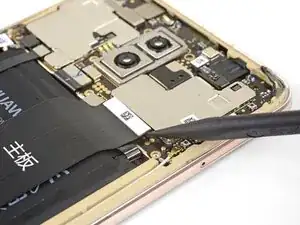

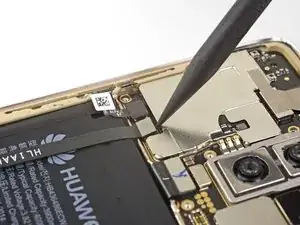

Используйте конец лопатки, чтобы поддеть и отсоединить разъем аккумулятора от гнезда на материнской плате.

При отсоединении подобных разъемов будьте осторожны, чтобы не сдвинуть мелкие поверхностно-монтируемые компоненты, окружающие гнездо.

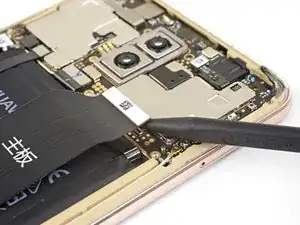

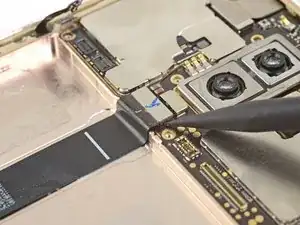

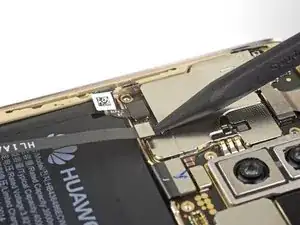

Используйте конец лопатки, чтобы поддеть и отсоединить широкий гибкий кабель межсоединения от гнезда на материнской плате.

Чтобы снова подсоединить такие плотно защелкивающиеся разъемы, аккуратно выровняйте и надавите на одну сторону до щелчка, затем повторите с другой стороны. Не нажимайте посередине. Если разъем смещён, контакты могут погнуться, что приведёт к необратимому повреждению.

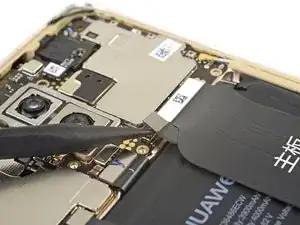

Используйте конец лопатки, чтобы поддеть и отсоединить шлейф датчика отпечатка пальца от гнезда на материнской плате.

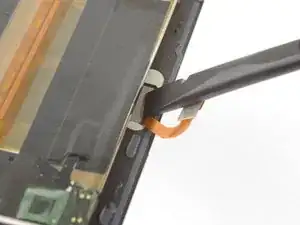

Используйте конец лопатки, чтобы поддеть и отсоединить разъем кнопки от гнезда на материнской плате.

Аккумулятор закреплён очень сильным клеем.

Приложите нагретый iOpener к левой стороне экрана телефона на минуту.

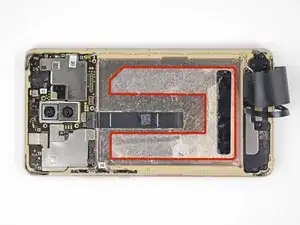

Пока ждёте, обратите внимание на расположение U-образного клеевого слоя на рамке телефона.

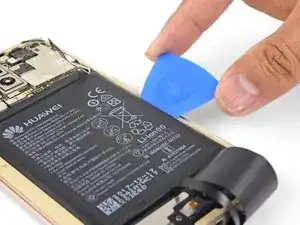

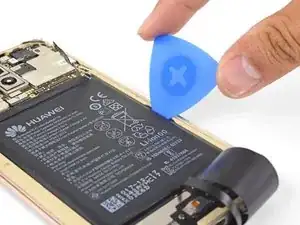

Вставьте медиатор в выемку на правом торце телефона.

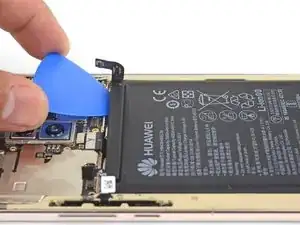

Медленно, но уверенно продвиньте медиатор под аккумулятор, чтобы ослабить его от рамки.

Если трудно подлезть медиатором под аккумулятор, можно нанести немного изопропилового спирта высокой концентрации на стык. Дайте спирту минуту, чтобы проникнуть и размягчить клей.

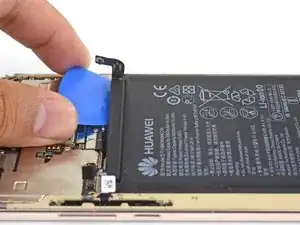

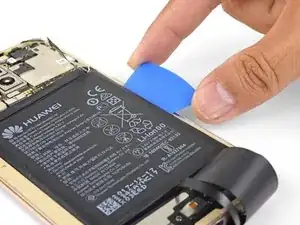

Медленно вставьте медиатор в верхний край батареи, ближе к правому краю.

Слегка поверните, чтобы помочь ослабить аккумулятор.

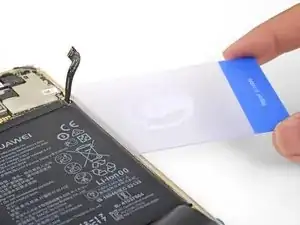

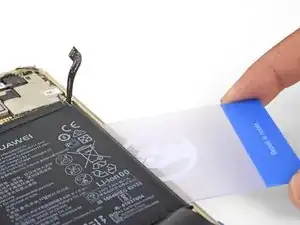

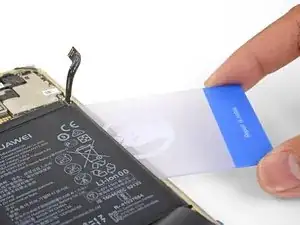

Вставьте пластиковую карточку под правый край аккумулятора.

Продвиньте карточку внутрь, чтобы ослабить аккумулятор от рамки.

Если вам трудно ослабить аккумулятор, можно применить больше изопропилового спирта или попытаться размягчить клей дополнительным нагревом.

Старайтесь не деформировать аккумулятор при поддевании.

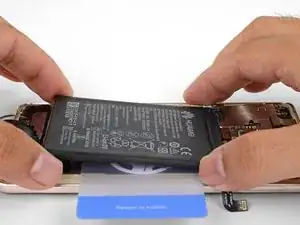

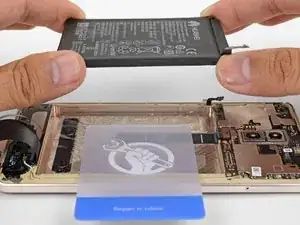

Когда аккумулятор достаточно ослаблен от рамки, медленно поднимите его и выньте.

Удалите аккумулятор.

Чтобы установить запасной аккумулятор:

Нанесите новый клей на рамку телефона.

Аккуратно уложите батарейный блок в телефон.

Временно подключите аккумулятор к материнской плате, чтобы убедиться в правильной его ориентации.

Когда аккумулятор выровнен, прижмите его плотно пальцами. Отключите аккумулятор от материнской платы и продолжите сборку.

Для оптимальной работы калибруйте установленный аккумулятор: зарядите его до 100% и продолжайте зарядку ещё не менее 2 часов. Затем используйте устройство до полного отключения из‑за низкого заряда. Наконец, зарядите его без прерываний до 100%.

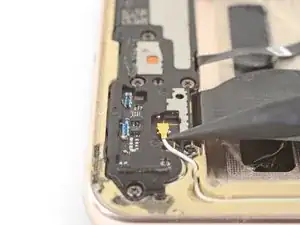

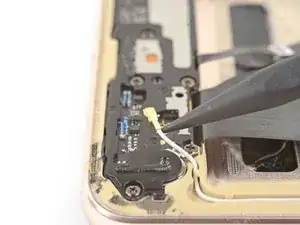

Используйте конец лопатки, чтобы поддеть и отсоединить белый антенный кабель от нижней части телефона.

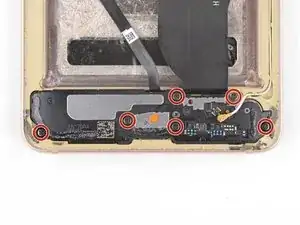

Уберите шесть винтов Phillips 3,4 мм, удерживающих динамик.

Динамик всё ещё держится на клее и защёлках.

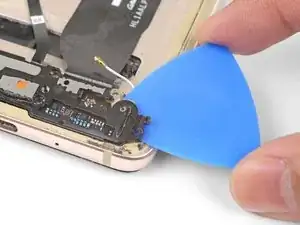

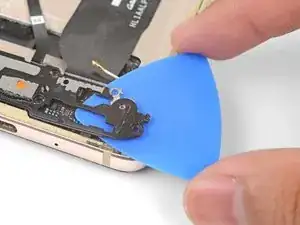

Вставьте медиатор под правый край блока динамика.

Осторожно сдвиньте медиатор под правую половину блока, чтобы ослабить защёлки.

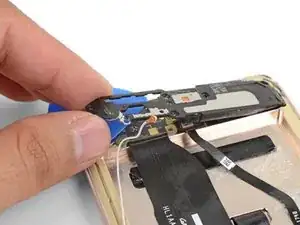

Схватите ослабленный край динамика и аккуратно оттяните блок от нижнего края телефона.

Возможно, потребуется немного пошевелить блок, чтобы ослабить его от рамки.

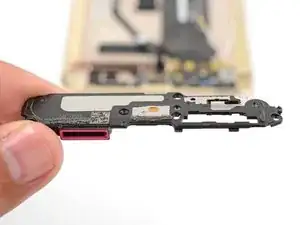

Снимите динамик.

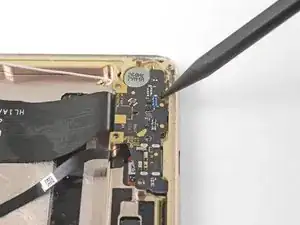

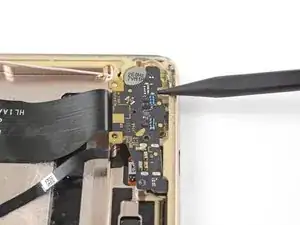

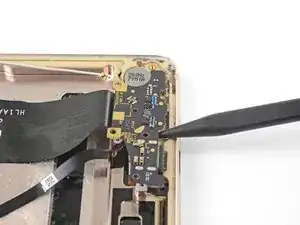

Вставьте конец лопатки в одну из выемок вдоль нижнего края платы дочерней платы.

Оттолкните дочернюю плату от нижней части телефона, чтобы ослабить плату.

Повторите процедуру с другой выемкой, чтобы полностью освободить дочернюю плату.

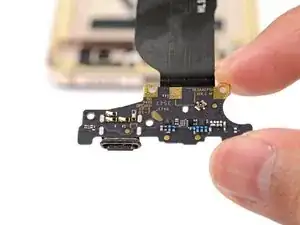

Снимите дочернюю плату.

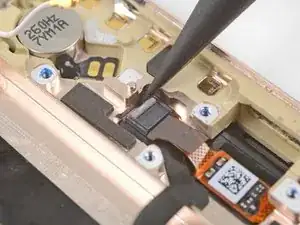

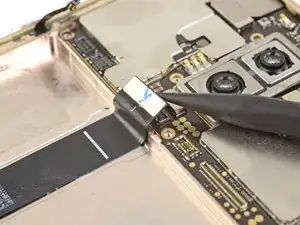

Используйте конец лопатки, чтобы поддеть и отсоединить шлейф дисплея от гнезда на материнской плате.

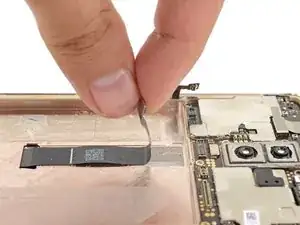

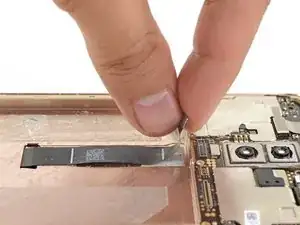

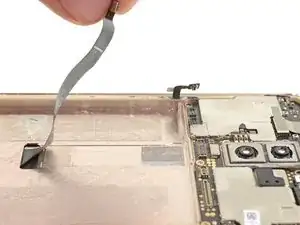

Возьмитесь за шлейф дисплея пальцами и аккуратно потяните его от рамки телефона.

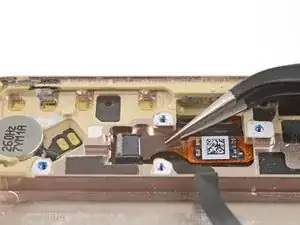

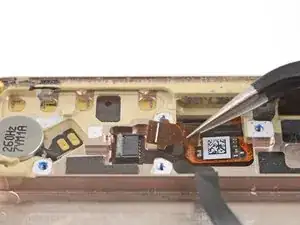

Используйте пинцет, чтобы оторвать ленту, закрывающую разъём кабеля датчика отпечатков пальцев у нижнего края телефона.

Кабель зафиксирован в разъёме типа ZIF.

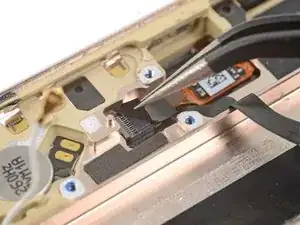

Используйте кончик лопатки, чтобы приподнять серую планку на разъёме и разблокировать кабель.

Захватите пинцетом коричневую тяговую бирку кабеля и вытяните кабель из разъёма.

Для повторной установки кабеля датчика отпечатков пальцев:

Выравняйте и вставьте кабель обратно в разъём до белой линии, отмеченной на кабеле.

Осторожно опустите серую планку на разъёме, чтобы зафиксировать кабель.

Дальнейшие шаги показывают, как снять экран, сильно приклеенный к телефону. Хотя возможно заменить только верхнее стекло, это очень сложно сделать без повреждения ЖК-экрана.

Приложите нагретый iOpener к левому краю телефона на две минуты.

Можно также использовать фен, тепловую пушку или нагревательную плиту. Поскольку вам не нужно опасаться перегрева батареи или экрана, можно применять больше тепла, чем обычно.

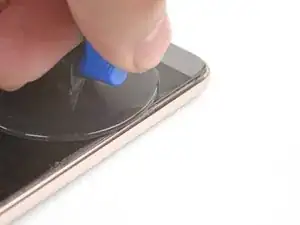

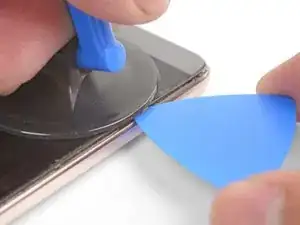

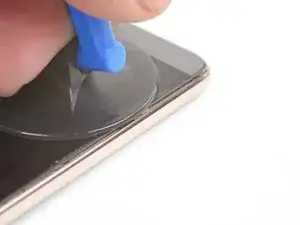

Поместите присоску рядом с нижним левым углом телефона. На этом участке клей немного тоньше.

Тяните за присоску сильной, равномерной силой, чтобы создать зазор в шве.

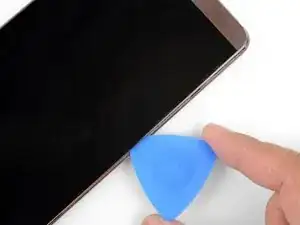

Вставьте в зазор медиатор для вскрытия.

В зависимости от возраста телефона создание начального зазора может быть очень трудным. Вот что можно попробовать, если возникают трудности:

Повторите процесс нагрева и тянущего усилия несколько раз, чтобы размягчить клей.

Используйте игральную карту вместо медиатора для вставки в зазор.

Попробуйте нагревать и поддевать в другом месте.

Используйте лезвие (Jimmy) для первоначального входа. Будьте осторожны при работе с металлическими инструментами — они царапают рамку и скалывают стекло экрана.

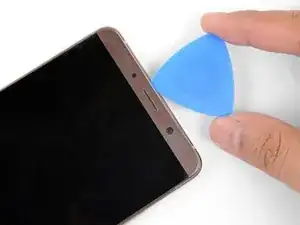

После создания начального зазора проведите резку вдоль левого, верхнего и правого краёв телефона. Нагрев помогает размягчить клей.

На верхнем крае клей такой же толщины, как окантовка. Убедитесь, что вы прорезали весь клей.

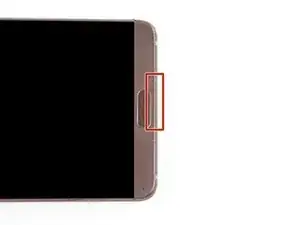

При резке нижнего края аккуратно обходите правую область датчика отпечатков. Там находится лента датчика, которая легко повредится.

Прорежьте нижний край телефона, не затрагивая область датчика отпечатков, как показано на изображении.

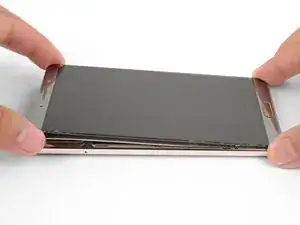

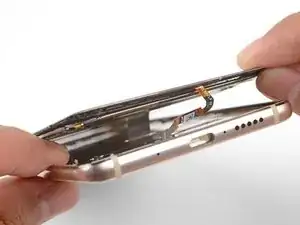

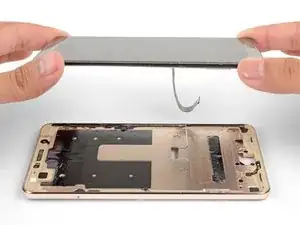

После того как вы прорежете по периметру, захватите экран за верхние углы и поднимите вверх.

Используйте медиатор, чтобы прорезать оставшийся клей, который держит экран.

Осторожно проведите кабель датчика отпечатков и кабель дисплея через их соответствующие вырезы в рамке телефона.

Снимите экран.

Возможно, вам потребуется перенести датчик отпечатков на новый экран. Следуйте следующему шагу, чтобы снять датчик отпечатков.

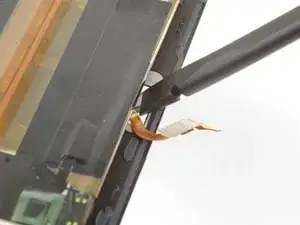

Поместите палец или плоский конец лопатки на заднюю сторону датчика отпечатков и аккуратно надавите, чтобы выдавить датчик.

Осторожно проведите кабель датчика через вырез в экране.

Снимите датчик отпечатков.
