Замена дисплея с рамкой Huawei P9 Plus

Сначала выключите телефон.

Извлеките лоток для SIM и карты памяти.

Снимите два винта P2 Pentalobe по обе стороны от порта USB C.

Используйте iSclack или присоску, чтобы отделить модуль дисплея от задней панели корпуса.

Не отделяйте полностью части, они всё ещё соединены кабелем датчика отпечатка пальца.

После отделения задней панели переверните другую половину, чтобы добраться до гибких разъёмов.

С помощью лопатки отключите гибкий разъём датчика отпечатка пальца и разъём боковых кнопок.

Снимите заднюю панель корпуса.

Снимите наклейку, расположенную над левым винтом над аккумулятором.

Удалите три винта Phillips #00, удерживающие металлические пластины.

У обеих металлических пластин есть маленькие защёлки. Используйте пинцет, чтобы освободить их, и откиньте пластины, осторожно поднимая вверх.

С помощью лопатки отключите шлейф дисплея.

Затем отключите шлейф материнской платы и шлейф аккумулятора.

Клеящиеся полоски в верхней части аккумулятора реже рвутся, если тянуть их горизонтально в одну линию, а не вверх или в другом направлении.

Используйте пинцет, чтобы расправить чёрный язычок настолько, чтобы можно было схватить его пальцами.

Тяните первую клеящуюся полоску медленным и равномерным движением.

Резкие рывки или ослабление захвата могут привести к смятию клея и его разрыву.

Освободите конец другой клеящейся полоски пинцетом и вытяните её. При необходимости снова используйте iOpener, чтобы немного размягчить клей.

С помощью лопатки подденьте аккумулятор снизу.

Если вам удалось вытянуть клеящиеся полоски, вы сможете легко вынуть аккумулятор. В противном случае снова используйте iOpener для размягчения оставшегося клея. Под аккумулятором нет кабелей, которые можно повредить.

Извлеките аккумулятор.

При обратной сборке замените старый клей на растягивающиеся клейкие ленты, двусторонний скотч или заранее вырезанные клейкие полоски.

С помощью пинцета снимите наклейку, лежащую поверх винта рядом с антенным кабелем.

Отключите антенный кабель и освободите его из крепления на металлической пластине, закрывающей основной шлейф.

Удалите четыре винта Phillips #00.

Пластина, закрывающая шлейф материнской платы, имеет небольшие защёлки по бокам. Используйте пинцет, чтобы освободить их, и откиньте пластину, аккуратно поднимая вверх.

С помощью лопатки отключите шлейф материнской платы и снимите его.

Отключите гибкий разъём громкоговорителя.

С помощью лопатки отключите гибкий разъём разъёма для наушников.

Снимите разъём для наушников.

Осторожно обращайтесь с контактами внутри и в нижней части разъёма для наушников. Они легко повреждаются.

С помощью лопатки вытяните дочернюю плату.

Поднимите громкоговоритель из средней рамки. Под ним есть клей, поэтому он может немного прилипать.

С помощью пинцета освободите шлейф вибромотора. Будьте осторожны, он немного липкий.

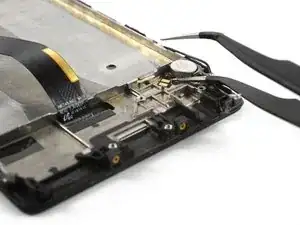

Снимите вибромотор.

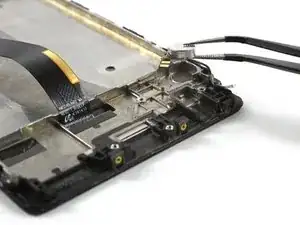

С помощью пинцета отключите антенный кабель и удалите его.

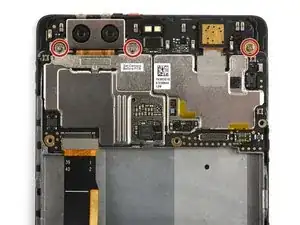

Удалите три винта Phillips #00.

С помощью лопатки поднимите и извлеките узел материнской платы, следя за камерами.

На обратной стороне материнской платы расположены термопрокладки (розовые резиноподобные кусочки) для отвода тепла. Если эти термопрокладки повреждены, слишком засохли или прилипли к старому модулю дисплея, вам потребуется нанести новые термопрокладки на новый модуль дисплея или на материнскую плату.

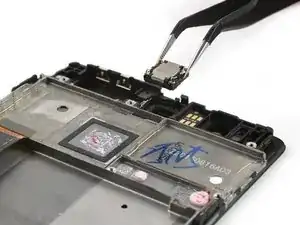

Удалите динамик телефонного разговорного канала при помощи пинцета.

Берегите металлические контакты, не сгибайте их.

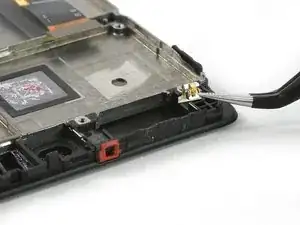

Аккуратно извлеките датчик приближения из его гнезда.

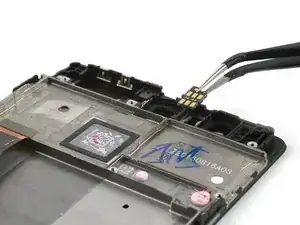

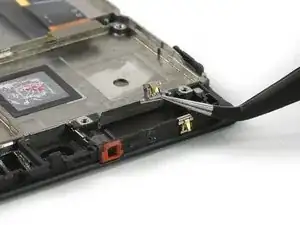

Аккуратно снимите пружинные контакты с дисплейного модуля, не сгибая их.

Снимите резиновую прокладку микрофона.

Перед сборкой проверьте новую деталь на наличие компонентов, которые нужно перенести со старой (например, пластиковую вставку для датчика приближения). Также проверьте, требуется ли замена теплоизоляционных прокладок (розоватые резиноподобные элементы).

При повторной сборке телефона замените старый клей двусторонним скотчем или преднарезанными полосками клея.
