Замена экрана BLU Life XL

Выключите устройство, удерживая кнопку питания до 5 секунд, затем нажмите кнопку «Выключение» на экране.

Снимите заднюю крышку руками, поддев её за выступ на задней панели устройства. Инструменты не требуются.

Извлеките аккумулятор, сначала приподняв его нижний край.

Выверните винты 12x3 мм с задней пластины с помощью отвертки Phillips #000.

Крепко вставьте инструмент для поддевания в зазор между передним стеклом и задней пластиной. Этот зазор имеется по всему периметру телефона.

Проведите инструментом по окружности телефона, отделяя заднюю пластину от рамки.

Осторожно снимите ленту, закрывающую кнопки регулировки громкости. Лента расположена ближе к верхнему левому краю отсека для аккумулятора.

Верните компонент на место и снова наклейте ленту поверх кнопок.

Выверните два винта 12x3 мм с помощью отвертки Phillips #000.

Отсоедините ленточные кабели.

Ленточные кабели подключены через разъёмы с нулевым усилием вставки (ZIF). Чтобы отсоединить кабель, поднимите маленькую фиксирующую защёлку и выньте кабель.

Снимите белый ZIF-разъём, затем осторожно извлеките кабель, соединяющий дигитайзер с материнской платой, потянув его.

К материнской плате этот компонент приклеен клеевой подложкой. Чтобы снять её, аккуратно подденьте пинцетом и приподнимите вверх.

Материнская плата теперь должна быть свободна от своего крепления в телефоне, но всё ещё подключена к кабелю PBC. Чтобы снять кабель с материнской платы, аккуратно подденьте его вверх.

Материнская плата теперь свободна и может быть заменена.

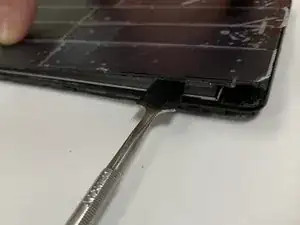

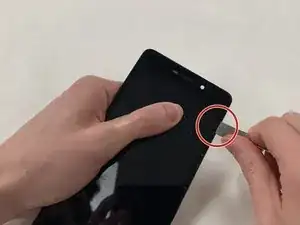

Чтобы снять экран, вставьте лопатку между экраном и задней крышкой. Проведите лопаткой вдоль края экрана и аккуратно разъедините их.

Если экран начинает трескаться, заклейте его лентой, чтобы он не рассыпался и чтобы защитить руки от осколков стекла.

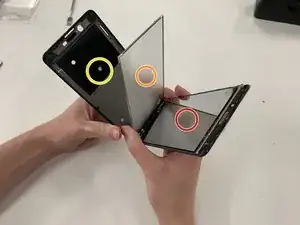

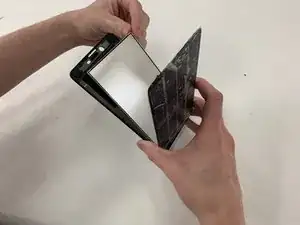

После отщёлкивания экрана должно получиться три отдельных компонента: экран, молочно-белый дигитайзер и задняя крышка. Аккуратно извлеките экран и дигитайзер из задней крышки.

Это — экран.

Это — дигитайзер.

Это — задняя крышка.

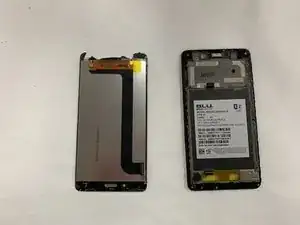

Так должны выглядеть разделённые экран/дигитайзер и задняя крышка. На первом изображении показаны внутренние поверхности обоих, а на втором изображении показаны внешние поверхности.

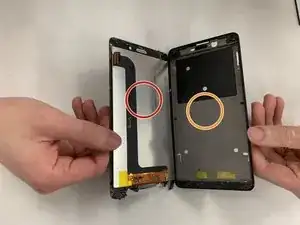

Это — внутренняя поверхность дигитайзера.

Это — внутренняя поверхность задней крышки.

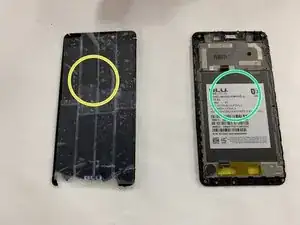

Это — внешняя поверхность экрана.

Это — внешняя поверхность задней крышки.
