Замена разъёма для наушников BLU Life XL

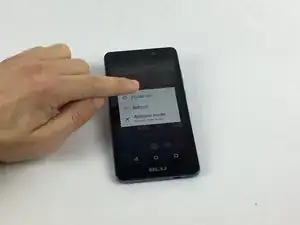

Выключите устройство, удерживая кнопку питания до 5 секунд, затем нажмите кнопку «Выключение» на экране.

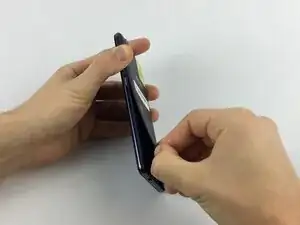

Снимите заднюю крышку вручную, подтянув за выступ на задней крышке. Инструменты не требуются.

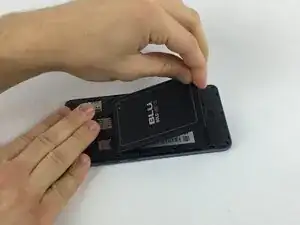

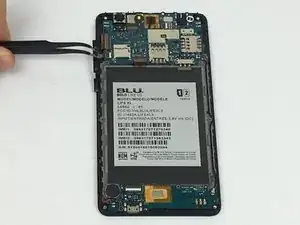

Снимите аккумулятор, сначала поддев нижний край аккумулятора вверх.

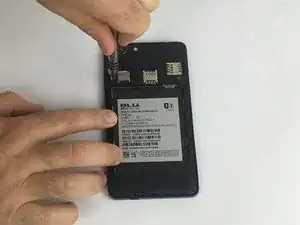

Удалите винты 12x3 мм с задней панели с помощью отвертки Phillips #000.

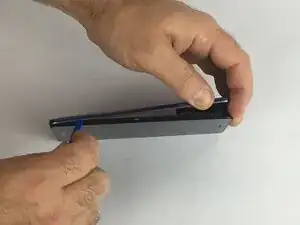

Плотно вставьте лопаточку в зазор между передним стеклом и задней панелью. Этот зазор находится по всему периметру телефона.

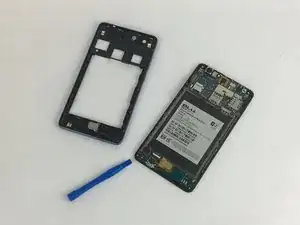

Проведите лопаточкой вокруг всего телефона, отделяя заднюю панель от рамки.

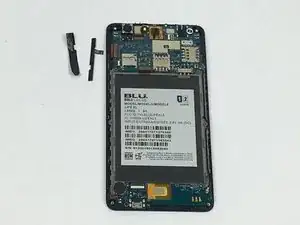

Аккуратно снимите ленту, покрывающую кнопки регулировки громкости. Лента находится в верхнем левом углу отсека для аккумулятора.

Замените компонент и снова наклейте ленту поверх кнопок.

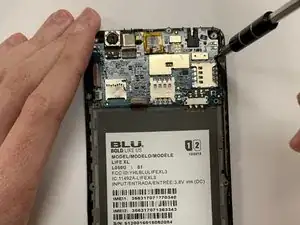

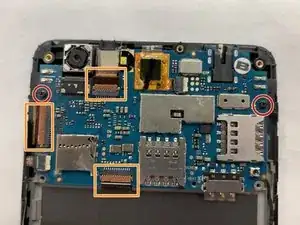

Удалите два винта 12x3 мм с помощью отвертки Phillips #000.

Отсоедините гибкие шлейфы.

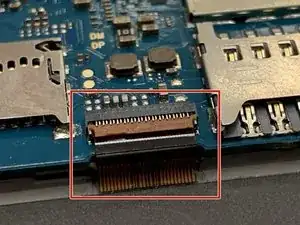

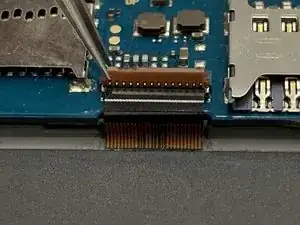

Гибкие шлейфы закреплены разъёмами с нулевым усилием (ZIF). Чтобы отсоединить шлейф, поднимите маленький фиксирующий язычок и аккуратно вытащите шлейф.

Снимите белый ZIF-разъём, затем аккуратно потяните шлейф, соединяющий дигитайзер с материнской платой.

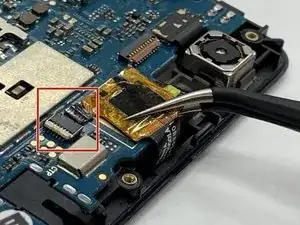

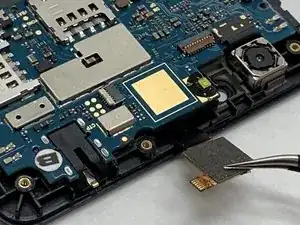

К компоненту приклеена клейкая подложка. Чтобы снять её, используйте пинцет и осторожно подденьте вверх.

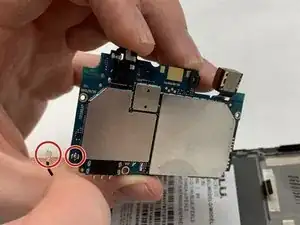

Материнская плата теперь должна освободиться от крепления в телефоне, но она всё ещё подключена к кабелю печатной платы. Чтобы отсоединить кабель от материнской платы, аккуратно подденьте его вверх.

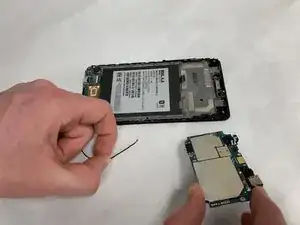

Материнская плата теперь свободна и может быть заменена.

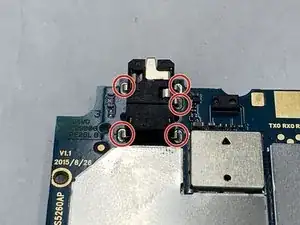

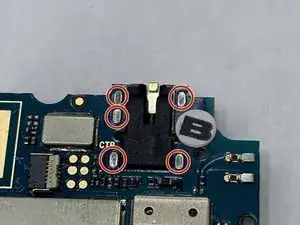

Разъём для наушников прикреплён к материнской плате пятью паяными контактами. Выпаяйте эти пять точек и удалите разъём.

Для помощи с пайкой и выпайкой ознакомьтесь с этим руководством.
