Замена материнской платы BLU Studio 5.0 II

Перед разборкой выключите телефон.

Найдите маленькое отверстие в нижнем углу задней крышки.

Используйте палец, чтобы открыть заднюю крышку, медленно потянув её в месте отверстия.

Когда крышка приподнята в углу, проведите пальцем вдоль кромки телефона, чтобы снять оставшуюся часть крышки.

Найдите выемку внизу аккумулятора.

Подденьте аккумулятор пальцем и извлеките его из корпуса.

Найдите четыре винта 3 мм по каждой стороне задней панели.

Используйте отвертку Phillips #00, чтобы выкрутить восемь винтов.

Аккуратно вставьте лопатку между чёрной и синей линиями на боковой части телефона, чтобы начать открывать заднюю крышку.

С помощью пальцев продолжайте снимать крышку, сдвигая её через образовавшийся зазор.

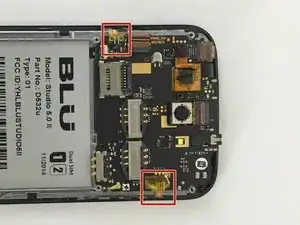

Найдите перечисленные кнопки с контактным клеем с правой и левой стороны материнской платы. Это кнопки громкости и питания.

Используйте лопатку, чтобы аккуратно отделить их от платы.

Найдите эти два ZIF-разъёма в верхней и левой части материнской платы.

Используйте лопатку, чтобы откинуть и разблокировать чёрную защёлку разъёма.

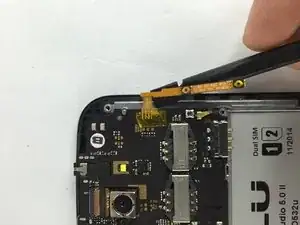

Пинцетом извлеките ленточные шлейфы из разъёмов.

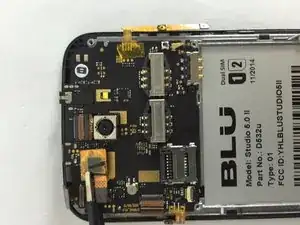

Найдите указанный разъём на верхней стороне материнской платы.

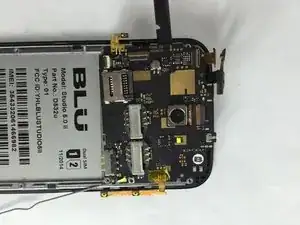

Пинцетом осторожно подденьте разъём и приподнимите его с платы.

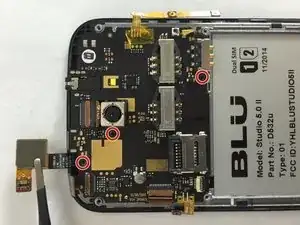

Снимите три винта 3 мм на материнской плате с помощью отвертки Phillips #00.

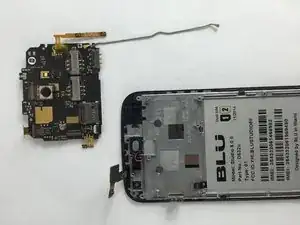

Лопаткой или пинцетом аккуратно приподнимите и извлеките материнскую плату.
