Замена дисплейного модуля с рамкой Huawei P9

Сначала выключите телефон и извлеките лоток для SIM-карты.

Отвинтите два винта Pentalobe P2, расположенные внизу рядом с USB‑C разъёмом устройства.

Если экран треснут, рекомендуется приклеить скотч, чтобы защитить глаза от осколков стекла и получить лучшее сцепление при открытии телефона.

Не поднимайте только дисплей вместо всей сборки, так как это может повредить экран.

Используйте iSclack или присоску, чтобы отделить модуль телефона от задней панели.

Если не удаётся приподнять модуль из задней панели, можно вставить заострённый конец лопатки в отверстие для разъёма наушников и нажать модуль вверх, чтобы создать зазор между модулем и задней панелью. Затем используйте лопатку, чтобы отжать модуль из панели.

Пока не снимайте заднюю панель полностью. К ней подключён кабель! Он идёт от датчика отпечатка пальца к дисплею.

Отключите датчик отпечатка пальца с помощью лопатки.

Отсоедините антенную разъём.

Снимите наклейку, расположенную поверх винта.

Отвинтите два винта Phillips #00, которые крепят металлическую пластину.

Пластина, закрывающая разъём батареи, имеет по два маленьких крючка с каждой стороны. Используйте пинцет, чтобы освободить их и отщёлкнуть пластину, аккуратно сдвинув её вверх.

Теперь можно отсоединить разъём батареи и отогнуть его в сторону.

Модель EVA‑L09 имеет NFC‑антенну, приклеенную к батарее.

Если вы снимаете батарею только для доступа к дисплею, NFC можно оставить на батарее.

Отметьте её положение на батарее фломастером для правильной сборки. Аккуратно снимите антенну, не разрывая и не мнув её.

При сборке вновь установите NFC‑антенну на батарею в прежнее место так, чтобы её контакты совпадали со своими соотвественниками.

Освободите концы клеевых тяг, чтобы получить хорошее сцепление с ними.

Батарея закреплена тремя кусками клея: одна съёмная тянущаяся полоска по центру и одна по стороне лотка для SIM. Третья полоса на стороне кнопок не имеет тянущейся полоски.

Тяните клеевые полоски медленно и равномерно, чтобы освободить батарею.

Если клеевые полоски порвутся, можно подогреть их iOpener, чтобы размягчить, и затем поддеть батарею лопаткой.

Под батареей проходят два кабеля. Будьте осторожны, чтобы не повредить их при поддевании лопаткой! Их положение видно на последнем изображении.

Медленно поднимайте батарею в сторону кнопочной части и освобождайте её от оставшегося скрытого куска клея.

При повторной сборке замените старый клей на растяжимые клеевые полосы с возможностью съёма, двусторонний скотч или готовые к использованию клеевые полосы.

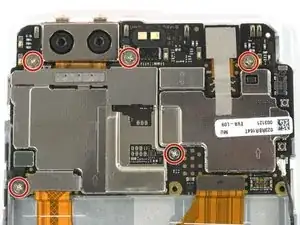

Снимите остальные пять винтов Phillips #00 с материнской платы.

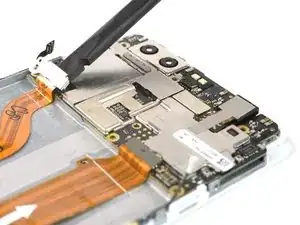

Отключите шлейф материнской платы, а также шлейф питания и клавиш громкости.

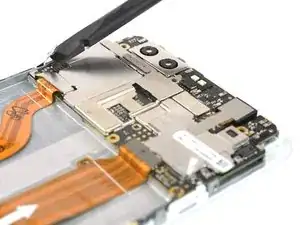

Отсоедините шлейф LCD экрана.

Снимите сборку материнской платы.

Снимите разговорный динамик (обратите внимание на клей под ним).

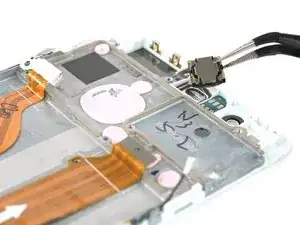

Снимите модуль датчика приближения с его кронштейна.

Если в новом дисплейном модуле резиновая прокладка датчика приближения не установлена, перенесите её со старого модуля.

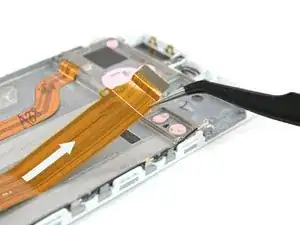

Аккуратно отщёлкните шлейф материнской платы.

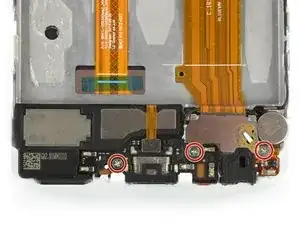

Отвинтите три винта Phillips #00 с дочерней платы.

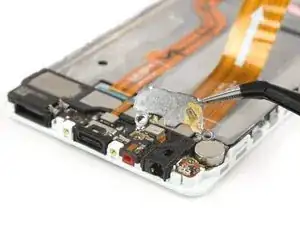

Аккуратно снимите металлический кронштейн. Разъём для наушников может оставаться приклеенным к нему.

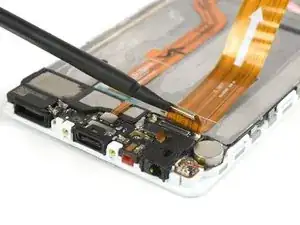

Отключите шлейф материнской платы и отведите кабель в сторону.

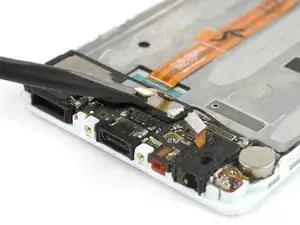

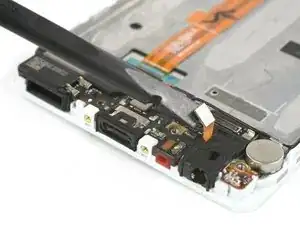

Отключите шлейф разъёма для наушников.

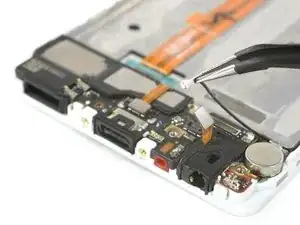

Отсоедините антенну.

Отключите разъём громкоговорителя.

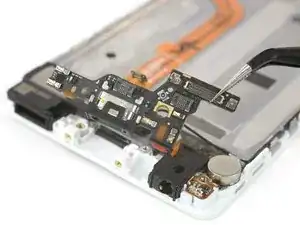

Снимите дочернюю плату.

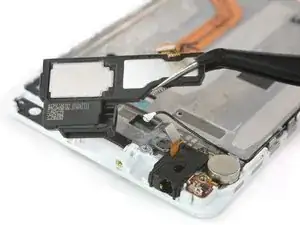

Отожмите динамик от клея, прикрепляющего его к узлу дисплея.

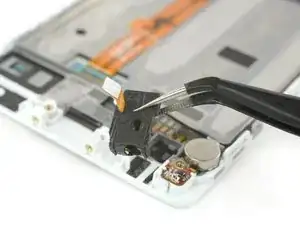

Выньте разъём для наушников из его гнезда.

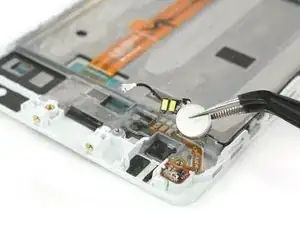

Вытолкните вибромотор из приклеенного углубления в узле дисплея.

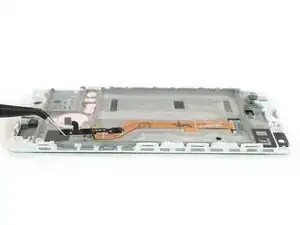

Осторожно отделите хрупкий контактный кабель от клея, фиксирующего его к корпусу.

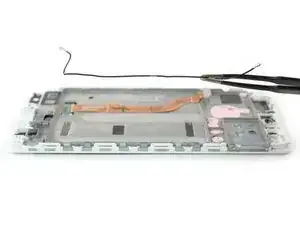

Снимите антенный кабель и нижний кабель питания и громкости с обеих сторон.

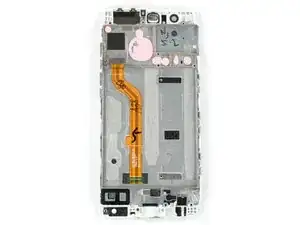

Внимательно осмотрите новую деталь и сравните её со старой. Возможно, придется перенести некоторые мелкие элементы.

На обратной стороне материнской платы находятся термопрокладки (розовые резиноподобные кусочки) для отвода тепла. Если эти термопрокладки повреждены, пересохли или прилипли к старому узлу дисплея, возможно, потребуется нанести новые термопрокладки на новый узел дисплея или на материнскую плату.
