Замена дисплея Huawei P9

Сначала выключите телефон и извлеките лоток SIM-карты.

Открутите два винта Pentalobe P2, расположенных в нижней части рядом с USB C-портом устройства.

Если экран треснул, желательно использовать ленту, чтобы защитить глаза от осколков стекла и получить лучшее сцепление при открытии телефона.

Избегайте подъёма только дисплея вместо всего модуля телефона — это может повредить экран.

Используйте iSclack или присоску, чтобы отделить модуль телефона от задней панели.

Если не удаётся поднять модуль телефона из задней панели, можно вставить заострённый конец лопатки в отверстие для наушников и прижать модуль вверх, пока не появится зазор между модулем и задней панелью. Затем используйте лопаточку, чтобы поддеть модуль телефона и вывести его из панели.

Пока не удаляйте заднюю панель полностью. К ней подключён кабель! Он идёт от датчика отпечатка пальца к дисплейному модулю.

Отключите датчик отпечатка пальца с помощью лопатки.

Отключите антенный кабель.

Снимите наклейку, расположенную поверх винта.

Открутите два винта Phillips #00, удерживающие металлическую пластину на месте.

Пластина, закрывающая разъём батареи, имеет по два маленьких крючка с каждой стороны. Используйте пинцет, чтобы освободить их и отщёлкнуть пластину, осторожно перемещая её вверх.

Теперь можно отключить разъём батареи и отогнуть его в сторону.

Модель EVA-L09 имеет антенну NFC, приклеенную к батарее.

Если Вы снимаете батарею только для доступа к дисплею, можно оставить NFC на батарее.

Отметьте её положение на батарее фломастером для последующей сборки. Аккуратно оторвите её и следите, чтобы не порвать и не смять антенну.

При сборке разместите антенну NFC на батарее так, чтобы её контакты совпали с соответствующими контактами телефона.

Освободите концы клейких вкладок, чтобы получить надёжный захват за них.

Батарея закреплена тремя кусками клея: съемной тянущейся вкладкой в центре и на стороне лотка SIM. Третий кусок клея на стороне с кнопками не имеет вкладки.

Тяните клейкие вкладки медленно и равномерно, чтобы освободить батарею.

Если эти вкладки порвутся, можно использовать iOpener, чтобы нагреть и немного размягчить клей, после чего вынуть батарею лопаткой.

Под батареей проходят два кабеля. Берегите их, чтобы не повредить при поддевании лопаткой! Их расположение видно на последнем изображении.

Медленно приподнимайте батарею в сторону кнопочной части и освобождайте её от оставшегося скрытого куска клея.

При обратной сборке замените старый клей на растягивающиеся клейкие ленты, двухсторонний скотч или заранее вырезанные клейкие ленты.

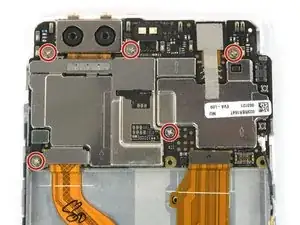

Снимите остальные пять винтов Phillips #00 с материнской платы.

Отключите шлейф материнской платы, а также шлейфы питания и кнопок громкости.

Отключите шлейф LCD-дисплея.

Теперь Вы можете легко снять всю материнскую плату.

Удобно, что фронтальная и тыловая камеры снимаются вместе с материнской платой.

Снимите разговорный динамик (учтите клей под ним).

Нагрейте верхнюю часть стекла тепловым феном или iOpener.

Клей, используемый для дисплея, прочный и требует терпения и аккуратного постоянного усилия.

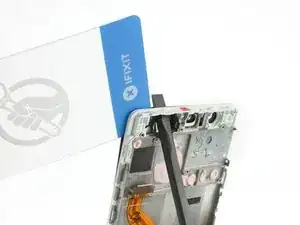

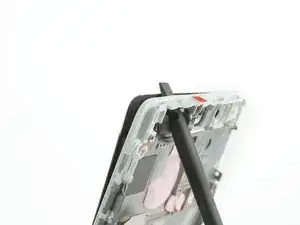

Когда клей размягчится, вставьте лопаточку через отсек камеры в среднюю рамку и оттолкните дисплей от рамки.

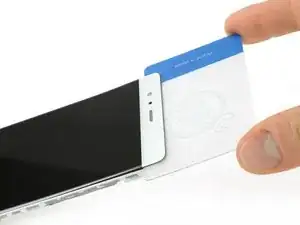

Поместите пластиковую карточку или два медиатора для вскрытия под ободок дисплея вверху, между экраном и рамкой. Это предотвратит повторное склеивание.

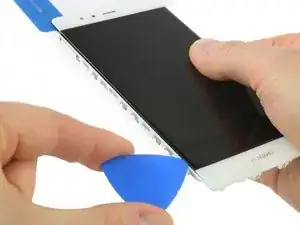

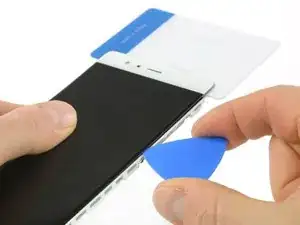

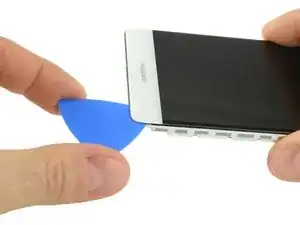

Вставьте медиатор примерно на 1/16 дюйма и проведите им вдоль стороны, чтобы отделить дисплей от рамки.

Вы можете почувствовать большее сопротивление там, где нижняя часть LCD заканчивается.

Остановитесь и при необходимости прогрейте эту часть ещё раз, чтобы размягчить клей.

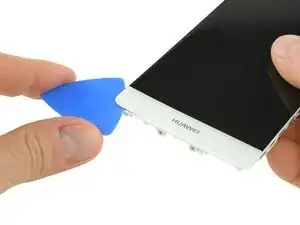

Когда клей станет достаточно мягким, аккуратно проведите медиатором по нижнему углу.

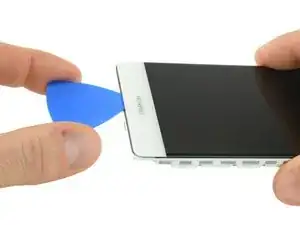

Теперь можно продолжать работу вдоль нижнего края.

Оставьте медиатор с одной стороны открытия и переверните дисплей.

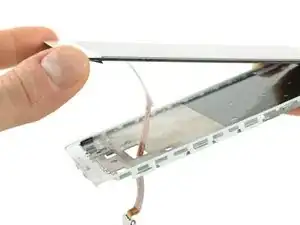

С задней стороны отсоедините гибкий кабель дисплея от рамки.

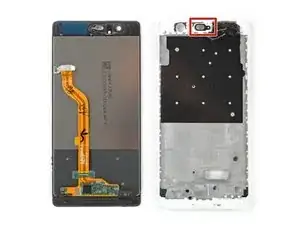

Теперь можно поднять дисплей и снять его с рамки.

Проверьте наличие мелких деталей, таких как резиновая прокладка вверху за решёткой динамика.
