Замена экрана Motorola C261

Положите телефон экраном вниз на ровную поверхность.

Защипните защёлку и сдвиньте её вверх в сторону верхней части телефона.

Поднимите заднюю крышку телефона.

На нижнем конце крышки батарейного отсека имеются защёлки, вокруг которых крышка открывается.

Снимите аккумулятор, нажав на кромку аккумулятора от верхней части телефона к нижней и подняв его вверх.

Удалите четыре винта 8,5 мм под крышкой аккумуляторного отсека с помощью отвёртки T4 Torx.

Удалите два винта 8,5 мм в верхней части телефона с помощью отвёртки T4 Torx.

С помощью пластикового лопатки снимите заднюю панель с остальной части телефона. Возможно, придётся поддевать по всему периметру корпуса, а не только в показанном месте.

При снятии задней панели резиновая заглушка для разъёма наушников/зарядки может выпасть. Если нет — снимите её.

Снимите маленькую чёрную круглую резиновую прокладку.

Снимите белую резиновую прокладку.

Эти детали маленькие и их легко потерять, особенно чёрную. Положите их в безопасное место!

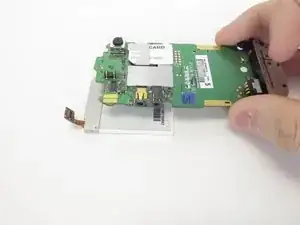

Осторожно снимите узел материнской платы с передней панели корпуса.

Теперь передняя панель может быть заменена, как и декоративная клавиатура.

Снимите 2 защёлки по бокам телефона, сразу под экраном, с помощью лопатки.

Плата с кнопками теперь свободна для снятия и замены.

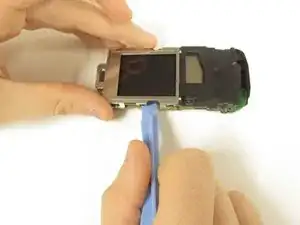

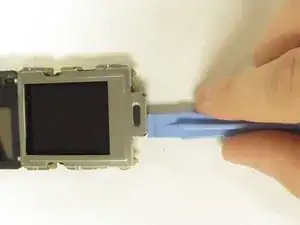

Подденьте под дисплей по краям, пока он не отсоединится от платы.

Вы удаляете чёрный пластиковый элемент, удерживающий плату кнопок. Вокруг элемента имеется алюминиевая рамка. Обе детали будут сняты вместе и разделять их не нужно.

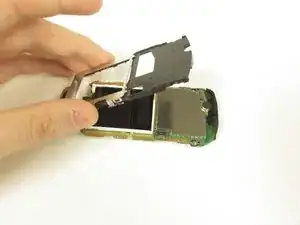

Осторожно снимите пластиковую и металлическую рамку телефона, подняв её вверх.

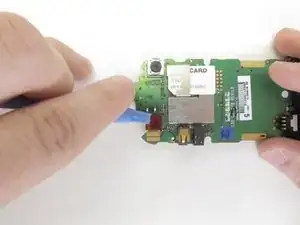

С помощью поддевателя отсоедините соединение между дисплеем и основной платой.

Шлейф не удаляется. Он соединён с платой с помощью набора разъёмов.
