Замена логической платы Samsung Galaxy Core
Samsung Galaxy CORE, DUOS (i8260, i8262) - как разобрать телефон и удалить логическую плату.
_________________ Видеоурок: _________________
Шаг 1
Выключите телефон.
Снимите крышку аккумулятора и аккумулятор.
Удалите установленную SIM-карту и карты памяти.
Шаг 2
Удалите 9 шурупов типа Phillips.
С помощью пластикового инструмента снимите заднюю крышку.
Вибромотор находится с другой стороны задней крышки.
Шаг 3

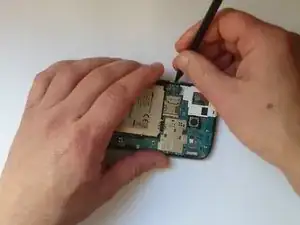

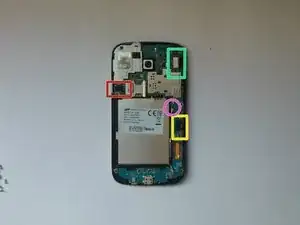

Отключите по одному:
Модуль гибкого кабеля для разговорного динамика/громкоговорителя/аудиоджек
Гибкий кабель LCD-экрана
Гибкий кабель док-станции/антенны/микрофона
Коаксиальный кабель антенны
Аккуратно снимите логическую плату.
Заключение
Чтобы собрать устройство, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
