Замена дисплея Samsung Galaxy A3 (2017)

Выключите телефон перед началом разборки.

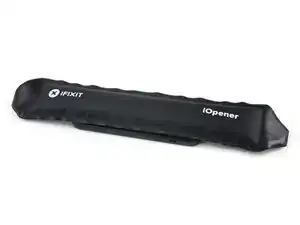

Используйте iOpener, чтобы ослабить клей под задней крышкой. Приложите iOpener не менее чем на две минуты. Возможно, придётся повторять этот шаг несколько раз во время снятия задней крышки.

Клей Samsung Galaxy A3 (2017) очень прочный. При невозможности открыть устройство с помощью iOpener можно использовать фен, тепловую пушку или нагревательную плиту. Будьте осторожны, чтобы не перегреть телефон — AMOLED-дисплей и встроенный аккумулятор чувствительны к тепловому воздействию.

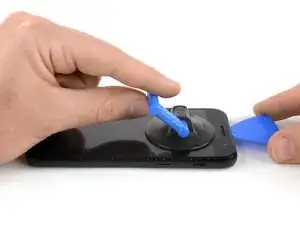

Используйте маленькую присоску, чтобы создать зазор в нижней части Galaxy A3.

Вставьте лезвие для вскрытия и проведите его к нижнему левому углу, чтобы разрезать клей.

Оставьте лезвие для вскрытия в нижнем левом углу, чтобы клей не схватился снова.

Вставьте новое лезвие для вскрытия и начните разрезать клей в сторону нижней левой части телефона.

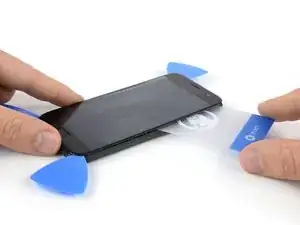

Используйте лезвие для вскрытия, чтобы разрезать клей по всем сторонам телефона. Оставляйте по одному лезвию в каждом углу, чтобы клей не схватился снова.

Повторно используйте iOpener, если клей стало трудно резать. Во время снятия задняя крышка всё время находится под напряжением и может треснуть, если клей недостаточно разогрет.

Вставьте лезвие для вскрытия с правой стороны телефона после того как разрежете клей по всем сторонам. Поверните его боком, пока не получится надежно захватить заднюю крышку.

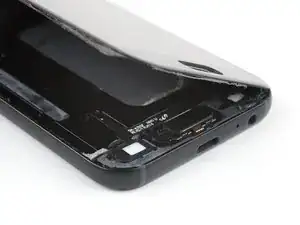

Снимите заднюю крышку с телефона.

Перед нанесением нового клея удалите остатки старого клея с задней крышки и рамки и очистите поверхности изопропиловым спиртом и безворсовой тканью.

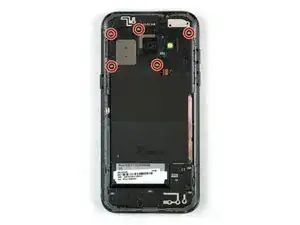

Удалите пять винтов Phillips #00, удерживающих защитные крышки платы.

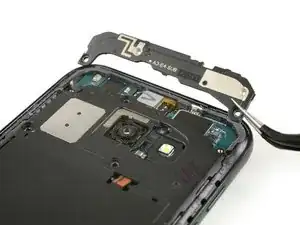

С помощью пинцета снимите верхнюю часть защитной крышки платы.

Крышка зафиксирована маленькими пластиковыми защёлками. Не сломайте их при снятии.

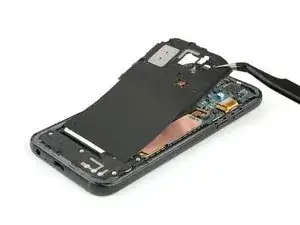

С помощью пинцета приподнимите крышку платы вместе с динамиком и антенной NFC и снимите её.

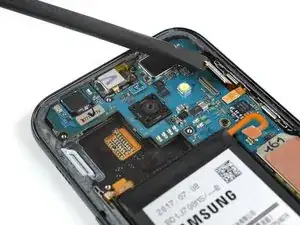

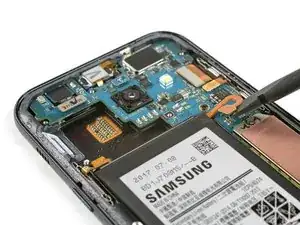

Используйте плоский конец лопатки, чтобы отключить разъём гибкого кабеля аккумулятора.

Используйте плоский конец лопатки, чтобы отключить гибкий кабель дисплея.

Подготовьте iOpener и приложите его к дисплею не менее чем на две минуты, чтобы ослабить клей под ним.

Возможно, придётся несколько раз разогревать и прикладывать iOpener, чтобы разогреть телефон до нужной температуры. Следуйте инструкциям iOpener, чтобы не перегреть устройство.

Если стекло дисплея треснуло, чтобы предотвратить дальнейшее разрушение и травмы, заклейте стекло лентой.

Наклейте накладывающиеся полосы прозрачной упаковочной ленты на дисплей до полного покрытия лицевой поверхности.

Это удержит осколки стекла и обеспечит прочность при поддевании и подъёме дисплея.

Наденьте защитные очки, чтобы защитить глаза от возможных осколков стекла при ремонте.

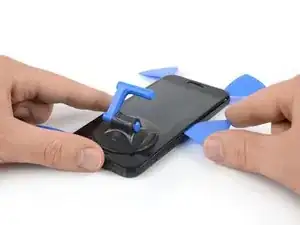

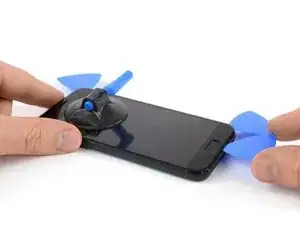

Когда дисплей станет тёплым на ощупь, приложите присоску к верхнему краю телефона.

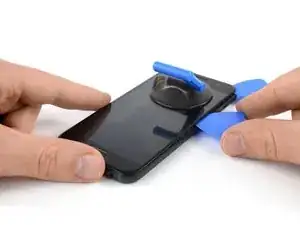

Поднимите присоску и вставьте лезвие для вскрытия под модуль дисплея.

Начните проводить лезвием по верхнему краю телефона, чтобы разрезать клей. Оставьте лезвие в углу, чтобы клей не схватился снова.

Продолжайте разрезать клей по остальным сторонам телефона, оставляя лезвие в каждом углу.

Кабели кнопки «домой» и сенсорных клавиш находятся под нижней частью модуля дисплея. Вставляйте влезвие только наконечником.

Гибкий кабель экрана расположен прямо за кнопками регулировки громкости и может мешать режущему инструменту.

После разрезания клея по всем сторонам вставьте пластиковую карту под модуль дисплея, чтобы ослабить оставшийся клей позади него.

Ещё не открывайте телефон полностью. Шлейф дисплея всё ещё продет через среднюю рамку, и вы можете оторвать шлейфы кнопки «Домой» и навигационных кнопок.

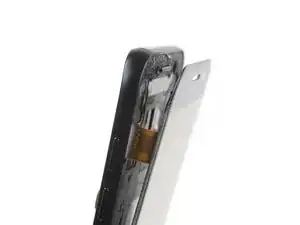

Начните аккуратно приподнимать верхний край сборки дисплея и проденьте шлейф дисплея через среднюю рамку.

Проверьте, не пристают ли шлейфы кнопки «Домой» или навигационных кнопок к сборке дисплея, прежде чем полностью снять дисплей.

Если один из шлейфов пристаёт к дисплею, аккуратно отлейте его пинцетом или медиатором для вскрытия.

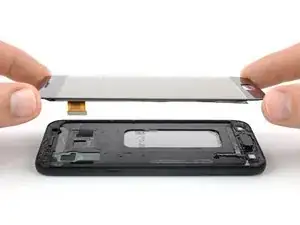

Снимите сборку дисплея с телефона.

Перед повторной сборкой убедитесь, что удалили остатки клея с рамки, используя изопропиловый спирт (>97%) и безворсовую салфетку или ватную палочку.
