Идентификация чипов iPhone 16e
Эти снимки плат сделаны с использованием американской модели iPhone 16e.
Смотрите наше разбор iPhone 16e для получения дополнительных сведений.
Особая благодарность нашему участнику сообщества Chunglin Chin за вклад!

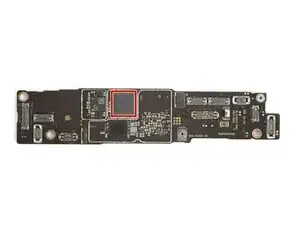

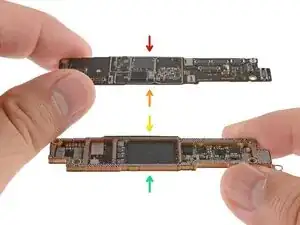

Шаг 1
Аудиоусилитель Cirrus Logic 338S00537

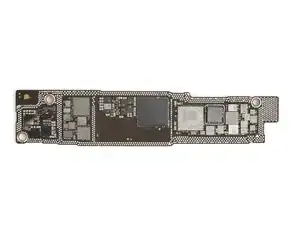

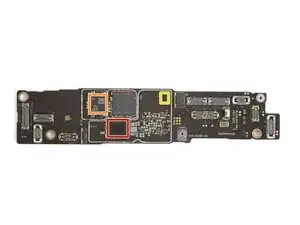

Шаг 2
Модуль Wi‑Fi и Bluetooth USI 339S01444
Модем 5G Apple APL1114/337S07030 ? C1
Фронт‑энд модуль Broadcom AFEM‑8254
Фронт‑энд модуль Broadcom AFEM‑8255
Фронт‑энд модуль Broadcom AFEM‑8264
Фронт‑энд модуль Skyworks SKY53921‑16
Фронт‑энд модуль Murata

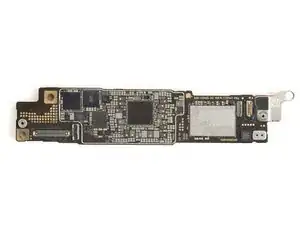

Шаг 3
РЧ приёмопередатчик Apple APL1088/338S01150

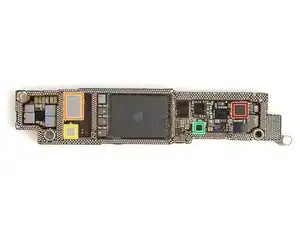

Шаг 4
Система управления питанием Apple APL1034/338S01180
Система управления питанием Qorvo QM81026
Программируемый MEMS‑осциллятор SiTime

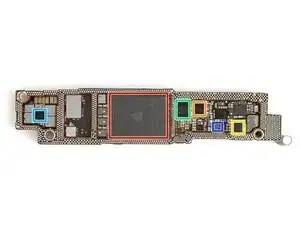

Шаг 5
Прикладной процессор Apple APL1V08/339S01608 A18 с графическим ускорителем, расположенный под памятью SK hynix H58G66CK8HX139 8 ГБ LPDDR5X SDRAM
PMIC производства Renesas
Аудиоусилитель Cirrus Logic 338S00537
Контроллер беспроводной зарядки STMicroelectronics STWPCHA1
Источник питания OLED‑дисплея Samsung S2DOS24
Драйвер светодиода вспышки Texas Instruments LM3567A1

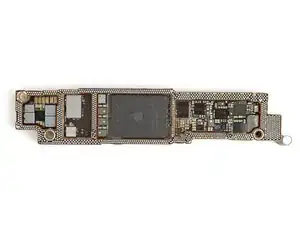

Шаг 6

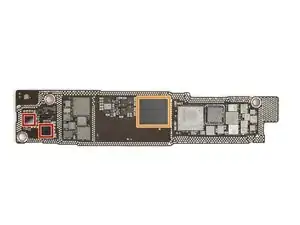

Шаг 7
Контроллер NFC NXP Semiconductor SN300 с eSIM и защищённым элементом
Фронт‑энд модуль Skyworks SKY58454‑11
Фронт‑энд модуль Murata
Драйвер подсветки Renesas

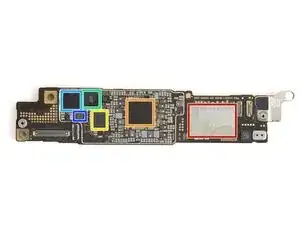

Шаг 8
Память NAND Kioxia K5A3AL0872 128 ГБ
Система управления питанием Apple APL109A/338S01165
PMIC производства Renesas
Вероятно контроллер USB Type‑C Texas Instruments SN2012027
Аудиокодек Cirrus Logic 338S00739
Последовательная NOR‑память GigaDevice GD25Q80E 1 МБ
Шаг 9
Акселерометр и гироскоп Bosch Sensortec
Программируемый MEMS‑осциллятор SiTime
