Замена материнской платы Dell Optiplex SX280

Убедитесь, что компьютер выключен: откройте меню «Пуск» и выберите «Завершение работы».

Перед открытием корпуса убедитесь, что все кабели, динамики и другие устройства отключены и отключены от питания.

Положите компьютер на бок; вы увидите синий поворотный фиксатор.

Поверните этот фиксатор на 90° по часовой стрелке.

Сдвиньте панель корпуса вперед примерно на 1/2 дюйма, удерживая фиксатор повернутым.

Снимите панель корпуса с компьютера.

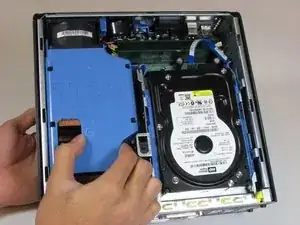

Снимите большую синюю крышку с компьютера; она не закреплена винтами или защелками.

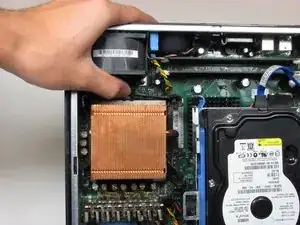

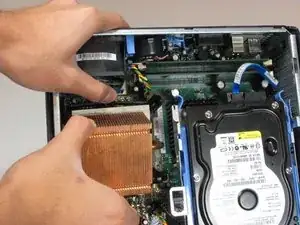

Нажмите на фиксатор над радиатором.

Вытащите радиатор из компьютера, удерживая нажатым фиксатор.

При сборке очистите процессор и радиатор от старой термопасты и нанесите новую пасту на процессор.

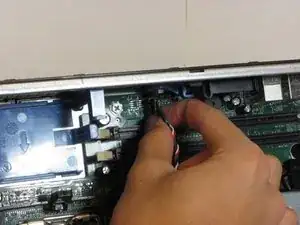

Отключите питание, подключающее верхний вентилятор к материнской плате. На проводах питания есть черный, красный, зеленый и желтый провода.

Снимите резиновые втулки с основания вентилятора. Может пригодиться лопатка.

Нажмите на синий фиксатор и вытащите верхний вентилятор из корпуса.

Отключите питание, подключающее нижний вентилятор к материнской плате; его провода также черный, красный, зеленый и желтый.

При снятии разъема питания обязательно нажимайте на фиксатор.

Снимите резиновые втулки с основания вентилятора. Может пригодиться лопатка.

Нажмите на синий фиксатор и извлеките вентилятор.

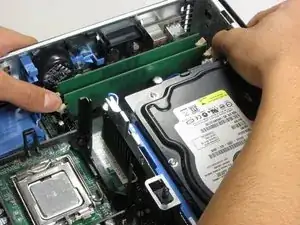

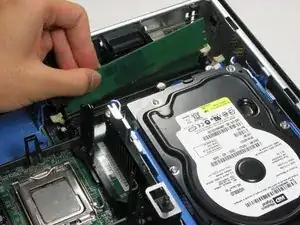

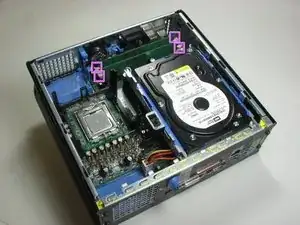

Оперативная память — это две зелёные планки в углу компьютера.

С каждого конца платы две белые защёлки фиксируют модули памяти на материнской плате.

Надавите большим пальцем на обе белые защёлки до щелчка.

Теперь модули памяти можно вынуть.

Отключите синий кабель, соединяющий жесткий диск с материнской платой.

Отключите кабель питания, отличающийся красными и желтыми проводами.

Сожмите фиксирующие защёлки по бокам жесткого диска.

Держа защёлки сжатыми, выдвиньте жесткий диск из корпуса.

Отключите кабель, соединяющий жесткий диск с материнской платой.

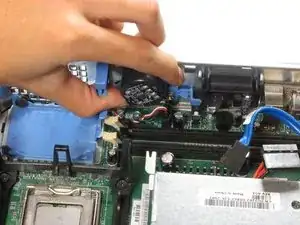

Нажмите на фиксатор и снимите динамик материнской платы, прикреплённый к боковой части корпуса.

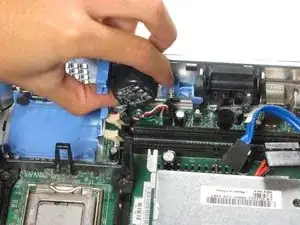

Отключите кабель питания, подключённый к динамику материнской платы.

При снятии кабеля питания обязательно нажимайте на фиксатор.

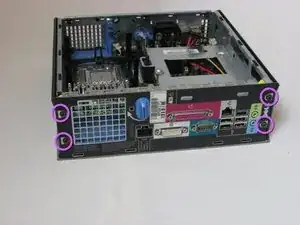

Снимите четыре винта, расположенные на задней панели корпуса.

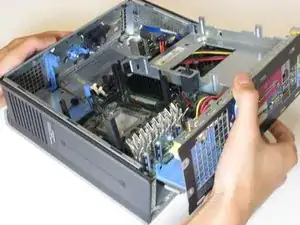

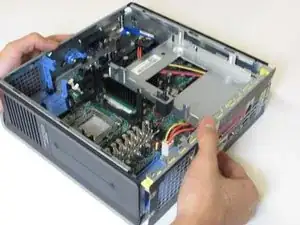

Осторожно отсоедините материнскую плату от корпуса компьютера.

Поднимите материнскую плату из корпуса компьютера.

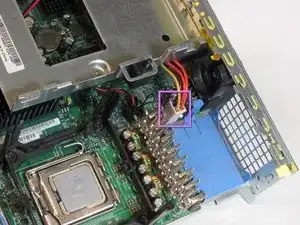

Отключите кабель питания жесткого диска, который имеет оранжевый, красный и желтый провода.

При снятии кабеля нажмите фиксатор.

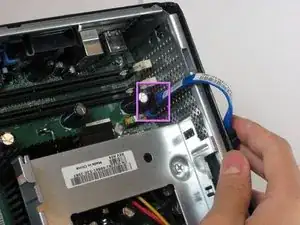

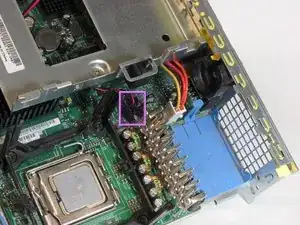

Отключите кабель питания аварийного выключателя, отличающийся красными проводами.

При отсоединении аварийного выключателя убедитесь, что нажали на фиксатор для его освобождения.

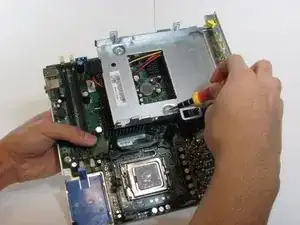

Удалите два винта с держателя жёсткого диска.

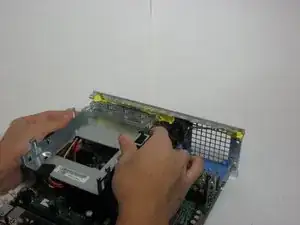

Сдвиньте держатель жёсткого диска влево.

Снимите держатель с остальной части задней панели.

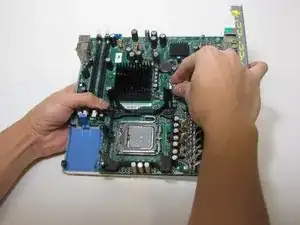

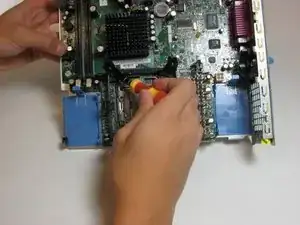

Снимите стойки, поддерживающие держатель жёсткого диска, с материнской платы.

Стойки можно снять вручную.

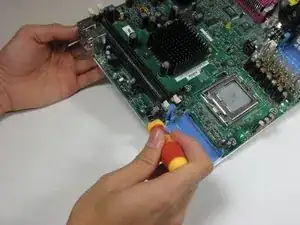

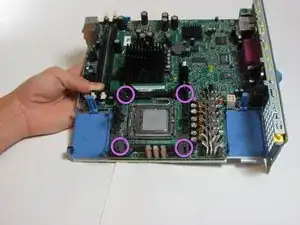

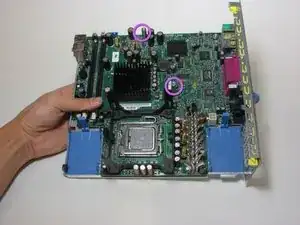

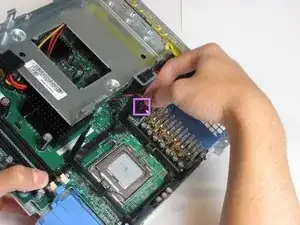

Удалите четыре винта, расположенные на кронштейне радиатора.

Теперь кронштейн радиатора можно поднять с материнской платы.

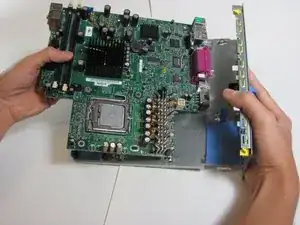

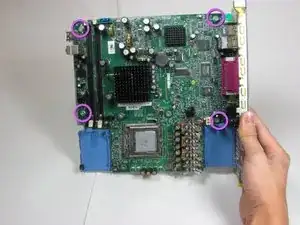

Удалите четыре винта, крепящие материнскую плату к задней панели корпуса.

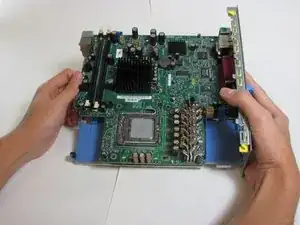

Теперь материнскую плату можно извлечь из оставшейся панели.
