Замена кабеля жесткого диска Mac mini (середина 2011 г.)

Поместите большие пальцы в углубления, вырезанные в нижней крышке.

Поверните нижнюю крышку против часовой стрелки, пока белая точка, нанесённая на нижней крышке, не совместится с кольцом, нанесённым на внешнем корпусе.

При вращении не нужно прикладывать сильное надавливание вниз.

Наклоните мини, чтобы нижняя крышка отвалилась от внешнего корпуса.

Снимите нижнюю крышку и отложите её в сторону.

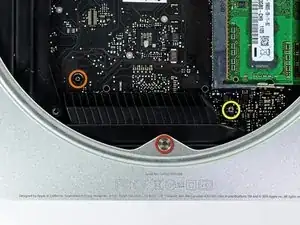

Отверните два винта T6 Torx длиной 11,3 мм, крепящие вентилятор к плате логики рядом с антенной панелью.

Поднимите ушко вентилятора, ближайшее к оперативной памяти, с стойки, закреплённой во внешнем корпусе.

Вывинчивать винт стойки не требуется для снятия вентилятора. Нужно лишь приподнять вентилятор настолько, чтобы снять его со стойки.

Поднимите вентилятор из мини, чтобы получить доступ к его разъёму.

Хватитесь за все провода одновременно и аккуратно потяните вверх, чтобы отсоединить вентилятор от платы логики.

Не поддёргивайте разъём рычагом, иначе вы можете вырвать его с платы логики.

Снимите вентилятор.

Отверните один винт T6 Torx длиной 3,5 мм, крепящий кожух к радиатору.

Поднимите кожух с конца, ближайшего к антенной панели.

Поверните кожух от внешнего корпуса и снимите его с мини.

Снимите следующие винты, крепящие антенною панель к мини:

Два винта T8 Torx длиной 6,6 мм

Два винта T8 Torx длиной 5,0 мм или два винта под шестигранник 2,0 мм (подойдёт любая из отвёрток)

При сборке:

Иногда бывает трудно правильно установить жёсткий диск так, чтобы антенная панель корректно встала на место. Если отверстия под винты не совмещаются с отверстиями в жёстком диске, убедитесь, что два штифта на задней части жёсткого диска правильно входят в отверстия в задней части корпуса, над посадочным местом для второго жесткого диска.

Антенна непосредственно прикреплена к жесткому диску (обозначено красными метками), поэтому при установке антенны жёсткий диск может сдвинуться и ослабить соединение кабеля жесткого диска с платой логики.

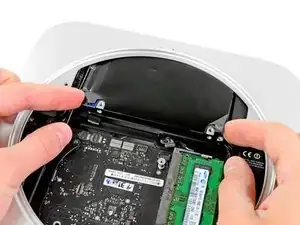

Немного приподнимите антенную панель с конца, ближайшего к оперативной памяти.

Осторожно оттяните антенную панель от круглого ободка внешнего корпуса.

Пока что не снимайте антенную панель. Она всё ещё подключена к плате AirPort/Bluetooth.

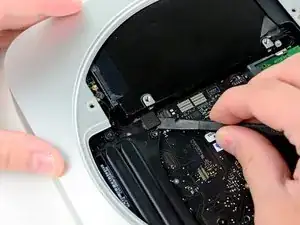

Используйте наконечник лопатки, чтобы аккуратно поддеть антенный разъём и отсоединить его от гнезда на плате AirPort/Bluetooth.

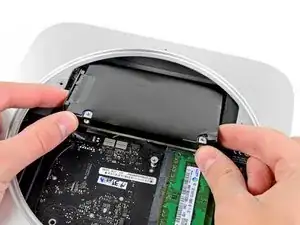

Снимите антенную панель с мини.

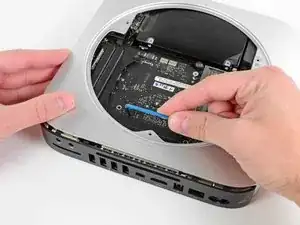

Используйте плоский конец лопатки, чтобы поддеть разъём кабеля жесткого диска и приподнять его из гнезда на плате логики.

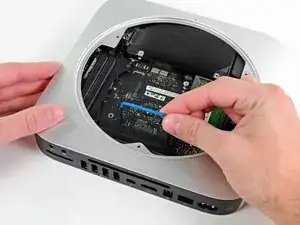

Используйте наконечник лопатки, чтобы приподнять разъём датчика ИК и вынуть его из гнезда на плате логики.

Этот разъём может быть очень хрупким — поднимайте аккуратно и равномерно.

Удалите следующие три винта:

Один винт T8 Torx длиной 5,0 мм или винт под шестигранник 2,0 мм (подойдёт любая из отвёрток)

Один винт T6 Torx длиной 16,2 мм

Одна стойка T6 Torx длиной 26 мм

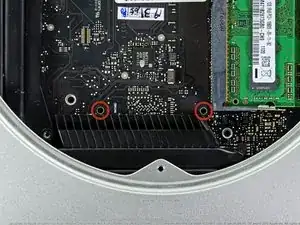

Для снятия платы логики необходимо вставить два цилиндрических штыря инструмента для снятия платы логики Mac mini в отверстия, выделенные красным. Вставка инструментов в любые другие отверстия платы логики может её повредить.

Вставьте инструмент для снятия платы логики Mac mini в два отверстия, выделенные красным. Убедитесь, что он упирается в верхнюю сторону внешнего корпуса под платой логики, прежде чем продолжить.

Осторожно потяните инструмент в сторону платы ввода/вывода. Сборка платы логики и платы ввода/вывода должна слегка выдвинуться из внешнего корпуса.

Прекратите поддевать, когда плата ввода/вывода будет визуально отделена от внешнего корпуса.

Снимите инструмент для удаления платы логики Mac mini.

Одновременно сдвиньте два пластиковых зажима на крайнем левом и правом краях платы ввода/вывода к центру платы и вытяните плату ввода/вывода из внешнего корпуса.

Вытяните сборку платы логики из внешнего корпуса только до тех пор, пока край платы ввода/вывода не окажется примерно на 0,5" от края алюминиевого корпуса.

Оттяните жёсткий диск от переднего края мини и извлеките его из внешнего корпуса.

Удалите полосу ленты, соединяющую кабель жесткого диска с жестким диском.

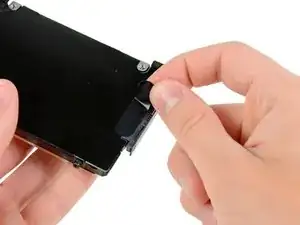

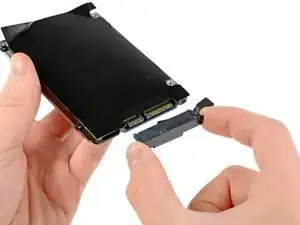

Снимите кабель жесткого диска, потянув его разъем прямо от жесткого диска.
