Как упаковать плату логики для отправки

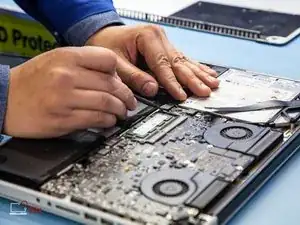

Безопасно снимите компоненты, такие как цифровой сенсор и батарея, и отсоедините все гибкие шлейфы, которые удерживают плату логики внутри устройства. Корректные инструменты и соблюдение всех мер предосторожности по защите от электростатического разряда должны быть приоритетом из-за чувствительности платы.

Многослойные платы логики с высокой плотностью, расположенные в новейших электронных устройствах, подвержены повреждениям от изгиба, что приводит к возникновению холодных соединений. Любой изгиб или небрежное обращение с печатной платой должны быть исключены.

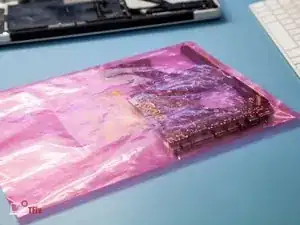

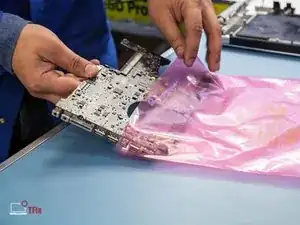

Пожалуйста, убедитесь, что используется упаковка, защищенная от электростатического разряда, так как все печатные платы требуют нахождения в среде, защищенной от ЕSD, чтобы избежать повреждений во время транспортировки. Мы рекомендуем использовать розовые пакеты, которые можно приобрести у всех крупных продавцов электронных компонентов. Наличие знаков предостережения о защите от электростатического разряда является преимуществом.

Электростатический разряд (ESD) — это внезапный поток электричества между двумя электрически заряженными объектами, вызванный контактом, электрическим коротким замыканием или диэлектрическим пробоем. Накопление статического электричества может происходить из-за трибоэлектрического заряда или электростатической индукции.

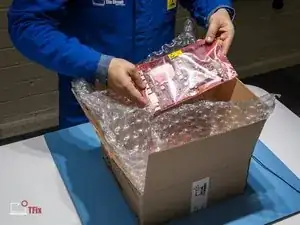

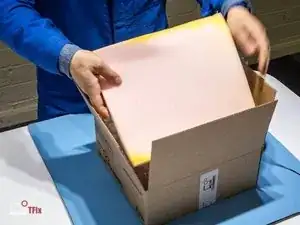

Используйте только жесткие коробки с достаточным количеством упаковки при транспортировке печатных плат, чтобы минимизировать риск повреждения от ударов или изгиба во время транспортировки. Убедитесь, что вокруг печатной платы достаточно амортизирующего материала, однако плата не должна смещаться внутри коробки, чтобы избежать повреждений от ударов.

Упаковка, защищенная от электростатического разряда, такая
