Замена материнской платы Lenovo ThinkPad T580

Сдвиньте переключатель на левой стороне батареи влево.

Сдвиньте переключатель на правой стороне батареи вправо, одновременно приподнимая батарею вверх.

Вытяните батарею прямо из разъёма.

Отверткой Phillips #00 отвинтите восемь захваченных винтов 3.3 мм на нижней стороне ноутбука.

«Захваченные» винты не выйдут из корпуса.

Проведите джимми по шву корпуса по всему периметру, периодически прокручивая его, чтобы отщёлкнуть защёлки.

Когда все защёлки освободятся, снимите нижнюю крышку.

Возможно, придётся слегка покачать корпус, чтобы освободить защёлки вокруг внешнего отсека батареи.

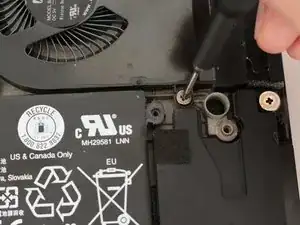

Отверткой Phillips #00 отвинтите пять винтов 3.7 мм, крепящих батарею.

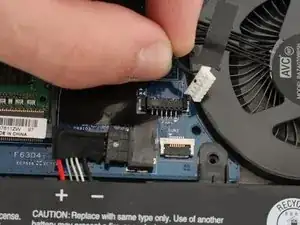

Отключите и снимите разъём батареи с материнской платы.

Удалите внутреннюю батарею.

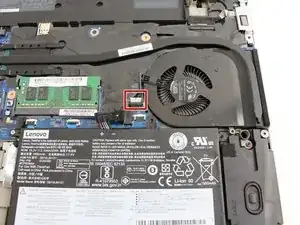

Отключите кабель вентилятора охлаждения от материнской платы.

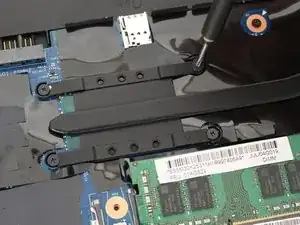

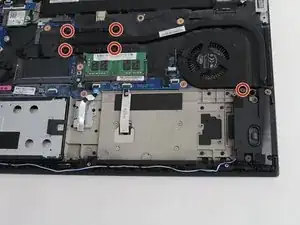

Отверткой Phillips #00 отвинтите пять винтов 4.6 мм, крепящих вентилятор и тепловую трубку.

Винты установлены в пластике и не могут быть полностью вынуты из частей вентилятора.

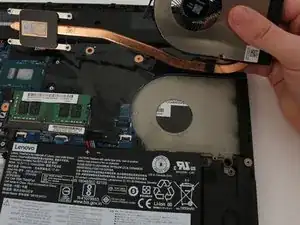

Снимите вентилятор, вытянув его прямо вверх из основания.

Обязательно очистите и нанесите новую термопасту на радиатор и процессор перед сборкой. Если нужна помощь, воспользуйтесь нашим руководством «Как наносить термопасту».

С помощью лопатки отсоедините серый и чёрный коаксиальные кабели от карты Wi‑Fi.

Отверткой Phillips #00 отвинтите винт 3.6 мм на карте Wi‑Fi.

Выдвиньте карту Wi‑Fi из разъёма на материнской плате.

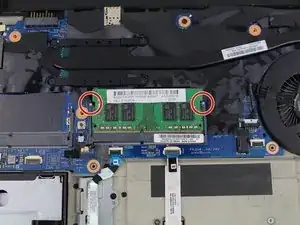

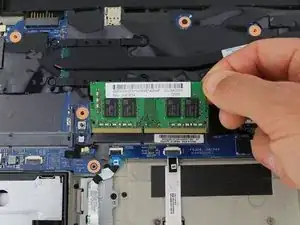

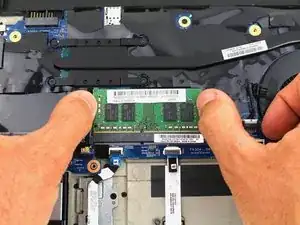

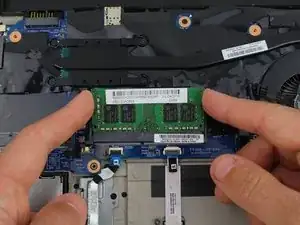

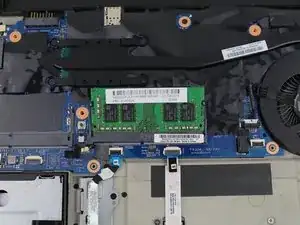

Оттяните двумя пальцами защёлки по обеим сторонам планки оперативной памяти наружу.

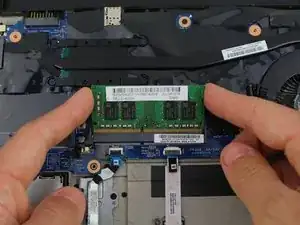

Модуль оперативной памяти должен откинуться и зафиксироваться под углом относительно материнской платы.

Извлеките карту Wi‑Fi из порта за края платы.

Старайтесь снимать и вставлять плату под тем же углом, под которым она расположена относительно материнской платы.

Удалите модуль оперативной памяти из ноутбука.

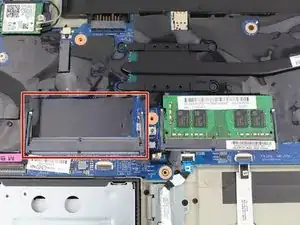

Повторите ту же процедуру для второго модуля, если он установлен в вашем компьютере.

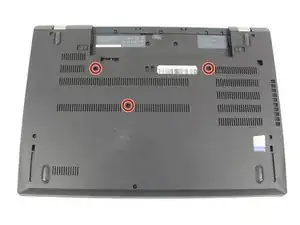

Отверткой Phillips #00 отвинтите три захваченных винта 3.3 мм, фиксирующие клавиатуру.

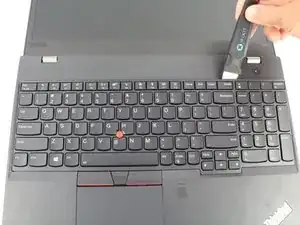

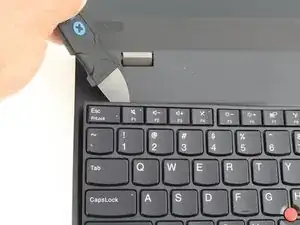

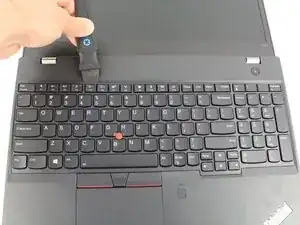

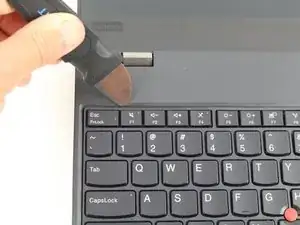

Используйте рычаг (джимми), чтобы поддеть верхний левый угол клавиатуры.

Вы можете услышать «щелчок» или «треск», когда защёлки клавиатуры отпустят.

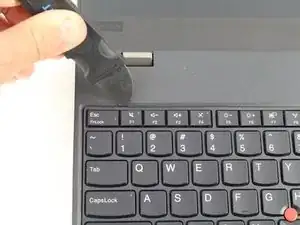

Продолжайте поддевать вдоль верхнего края клавиатуры, освобождая защёлки по ходу.

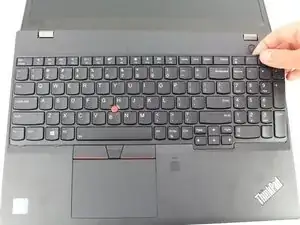

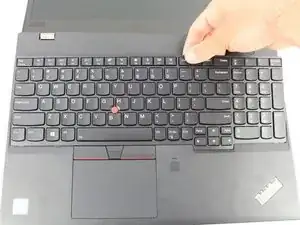

Когда верхний край полностью освободится, захватите верхний край и откиньте клавиатуру вверх, опирая её на нижний край.

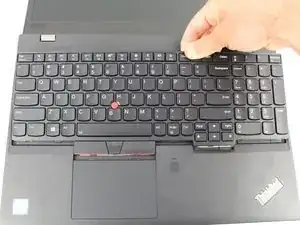

Оттяните клавиатуру от себя, освобождая защёлки вдоль нижнего края.

Не тяните за клавиатуру чрезмерно, она всё ещё подключена к плате двумя ленточными кабелями.

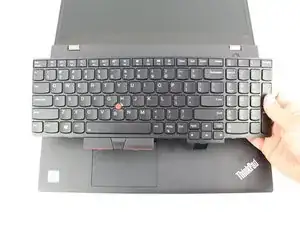

Переверните клавиатуру лицевой стороной вниз и положите её на тачпад.

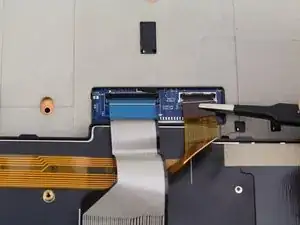

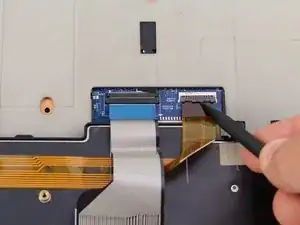

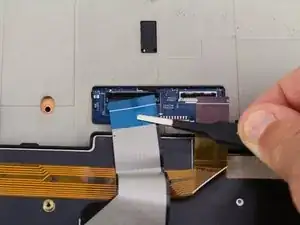

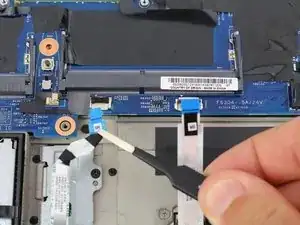

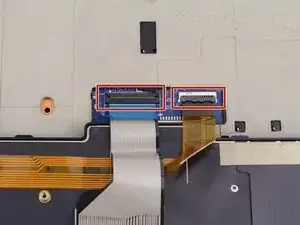

Используйте пластиковую лопатку, чтобы поднять два чёрных шарнирных фиксирующих язычка на ZIF-коннекторах на плате.

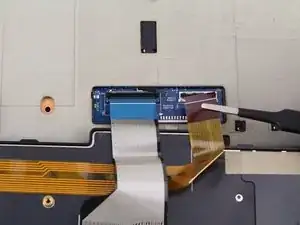

Используйте пинцет с тупыми концами, чтобы вытащить два ленточных кабеля клавиатуры из ZIF-коннекторов.

Снимите клавиатуру.

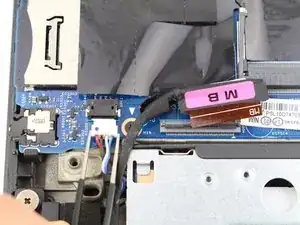

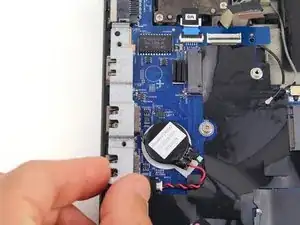

Отключите все подключённые кабели.

Отверткой Phillips #00 отвинтите три винта платы длиной 3,3 мм.

Отверткой Phillips #00 снимите прижимы портов и выкрутите три винта длиной 3,6 мм.

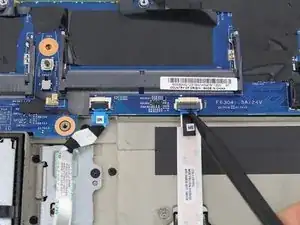

Поднимите два ZIF-кабеля для тачпада и датчика отпечатка с помощью заострённого конца пластиковой лопатки.

Вытяните два ленточных кабеля пинцетом с тупыми концами.

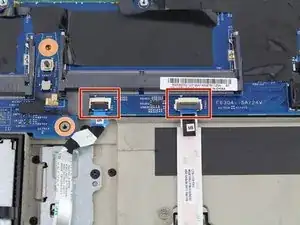

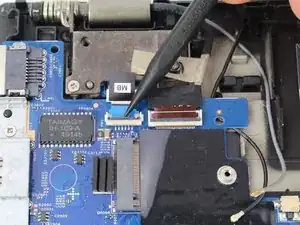

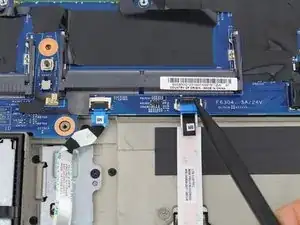

С помощью лопатки откиньте фиксирующие язычки двух ZIF-коннекторов в верхнем левом углу платы.

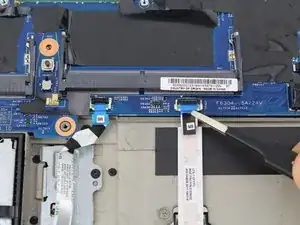

Вытяните каждый ленточный кабель пинцетом с тупыми концами.

Откиньте фиксирующий язычок ZIF-коннектора в нижнем левом углу платы.

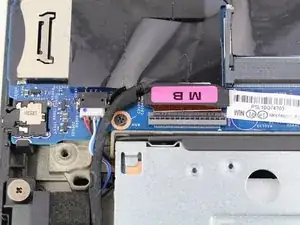

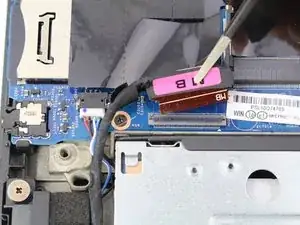

Вытяните ленточный кабель и кабель динамика из их разъёмов с помощью пинцета с тупыми концами.

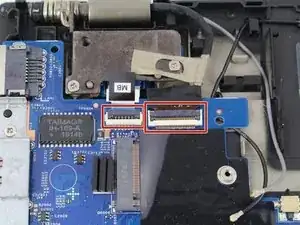

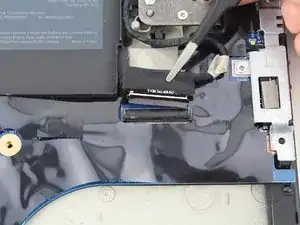

С помощью лопатки откиньте фиксирующий язычок ZIF-коннектора в верхнем правом углу платы.

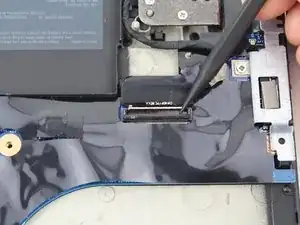

Вытяните ленточный кабель из разъёма пинцетом с тупыми концами.

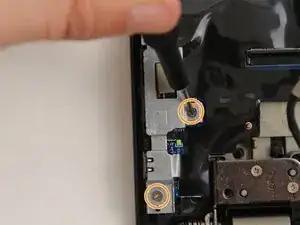

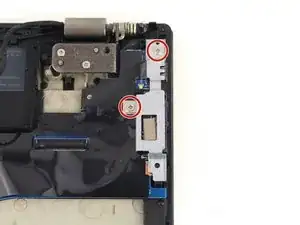

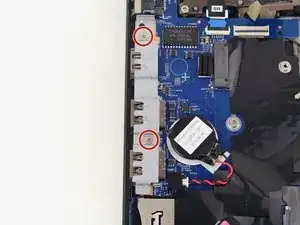

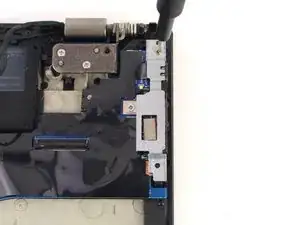

Отверткой Phillips #00 снимите четыре винта длиной 3,6 мм, удерживающие кронштейны портов справа и слева от платы.

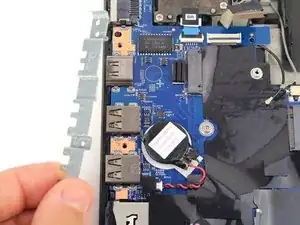

Снимите каждый из кронштейнов портов.

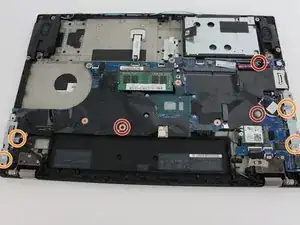

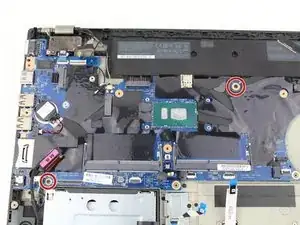

Отверткой Phillips #00 удалите два винта длиной 3,3 мм с платы.

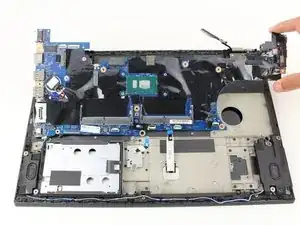

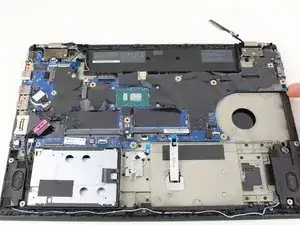

Поднимите и извлеките материнскую плату.

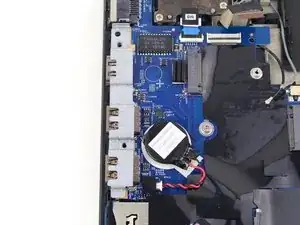

Если в вашей запасной плате отсутствует батарейка CMOS, возможно, потребуется перенести её со старой платы. Вы можете воспользоваться этим руководством по замене батарейки CMOS, если нужна помощь!
