Замена жёсткого диска HP Pavilion 15-n210dx
ПРЕДУПРЕЖДЕНИЕ: Компьютер должен быть выключен (без питания), отключён от сети, и аккумулятор должен быть извлечён, чтобы избежать поражения электрическим током.
Если требуется заменить жёсткий диск в HP Pavilion 15-n210dx, используйте это руководство. Перед разборкой ноутбука для доступа к жёсткому диску необходимо снять клавиатуру.
Жёсткий диск, также называемый жёстким диском (HDD) или твердотельным накопителем (SSD), — это аппаратный компонент компьютера, который хранит файлы и программы. Если нехватка места вызывает проблемы с оборудованием, при замене убедитесь, что новый диск имеет большую ёмкость. Другие признаки того, что диск нуждается в замене — появление шумов, сбои или частые сообщения об ошибках.
Сделайте резервную копию жёсткого диска перед началом замены, чтобы сохранить файлы в безопасности. После установки нового диска восстановите файлы.
Необходимые инструменты: отвёртка Tri-point Y0 и металлическая лопатка.
Шаг 1
Переверните ноутбук.
Шаг 2
Сдвиньте фиксирующие штифты друг к другу с помощью больших пальцев. Аккумулятор немного выйдет. Снимите его вручную.
Шаг 3

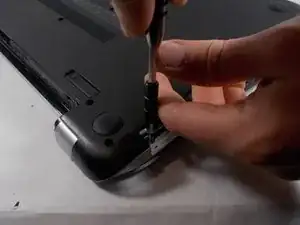

Переверните ноутбук и удалите один винт с помощью отвертки Tri-point Y0.
Шаг 4

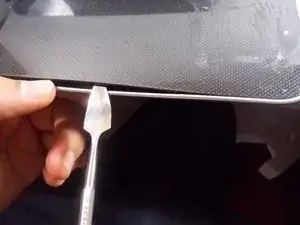

Откройте ноутбук и аккуратно подденьте клавиатуру лопаткой. Освободите клавиатуру по всем сторонам, затем приподнимите её.
Шаг 5
С помощью лопатки отщёлкните защёлку и отключите разъём.
Клавиатура теперь должна быть полностью отсоединена от компьютера.
Шаг 6

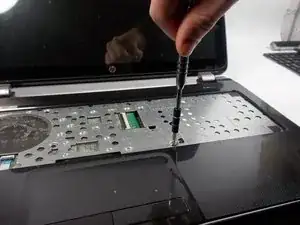

Используйте отвертку Tri-point Y0, чтобы открутить все винты на металлической пластине, затем снимите металлическую пластину.
Шаг 7

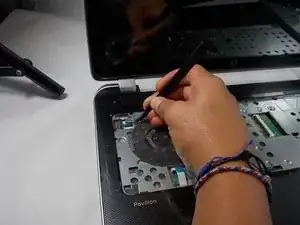

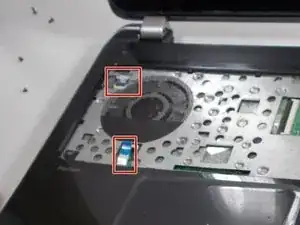

Снимите два синих провода-контакта с помощью обратных пинцетов и приподнимите провода, чтобы отсоединить их.
Шаг 8

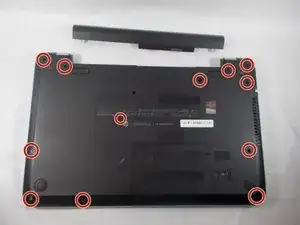

С помощью крестовой отвёртки Phillips #0 открутите двенадцать (12) винтов на задней панели.
Шаг 9

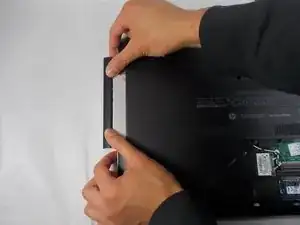

Извлеките оптический привод, нажав большим пальцем на край, чтобы открыть его. Когда он откроется, используйте обе руки, чтобы полностью вынуть его.
Шаг 10
Удалите винты, которые стали видны после извлечения оптического привода, с помощью крестовой отвёртки Phillips #0.
Шаг 11

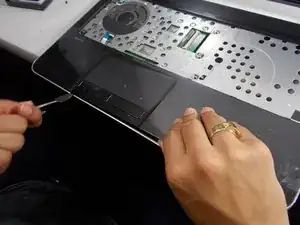

Подденьте металлической лопаткой между чёрным и серебристым пластиком.
Проведите лопаткой вдоль края корпуса, чтобы облегчить разделение. Затем руками отделите чёрный пластик от серебристого.
Избегайте использования металлической лопатки, если не требуется серьёзная сила поддёма. При неправильном использовании металлическая лопатка может повредить внутренние компоненты устройства.
Шаг 12

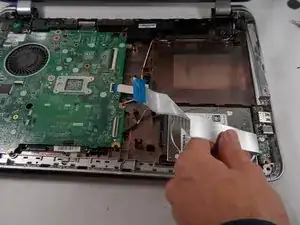

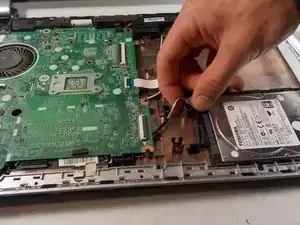

Отсоедините два разъёма, подключённых к жёсткому диску, подняв их вверх и от порта.
Шаг 13

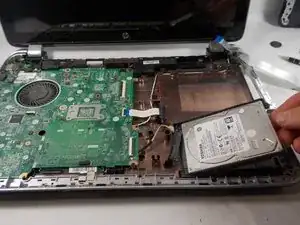

Извлеките жёсткий диск, приподняв его за заднюю часть.
Заключение
Для повторной сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
