Замена жесткого диска HP Pavilion 15-n232nr
Это руководство поможет при замене жесткого диска в HP Pavilion 15-n232nr. Процесс достаточно трудоемкий из‑за снятия клавиатуры. Необходимые инструменты: отвертка, пластиковый отсоединитель, металлическая лопатка и пинцет.
Шаг 1

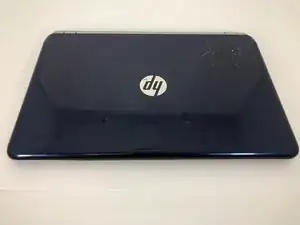

Переверните ноутбук.
Шаг 2
Сдвиньте защелки батареи к центру ноутбука. Батарея отсоединится автоматически.
Снимите батарею, сдвинув её от корпуса ноутбука.
Шаг 3

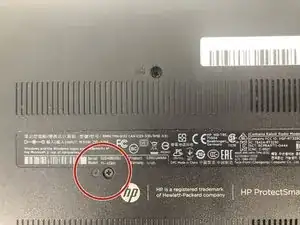

Отверните винт Phillips #1, 6 мм, фиксирующий клавиатуру.
Шаг 4

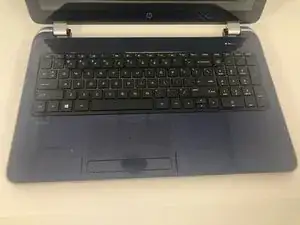

Переверните ноутбук лицевой стороной и раскройте крышку.
Шаг 5

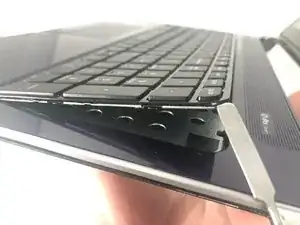

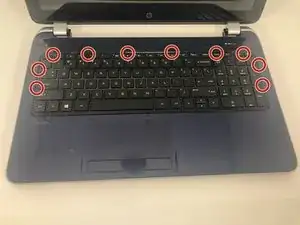

Используйте металлическую лопатку, чтобы отщелкнуть клавиатуру от передней панели.
Шаг 6

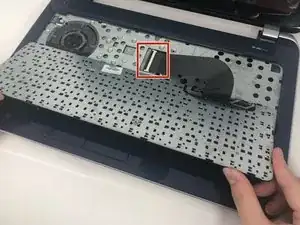

Выверните клавиатуру и найдите разъем.
Используйте лопатку, чтобы открыть фикcатор и отсоединить разъем.
Клавиатура должна быть полностью отсоединена после этого шага.
Шаг 7

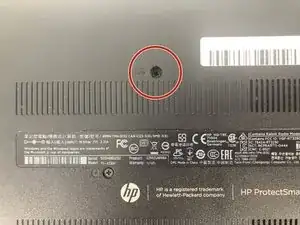

Отверните винт Phillips #1, 6 мм, фиксирующий оптический привод.
Шаг 8

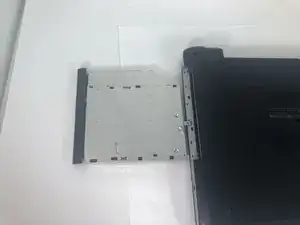

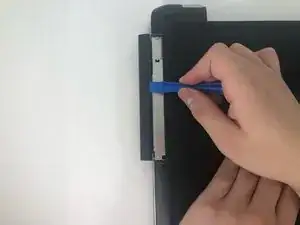

Используйте инструмент iFixit для вскрытия, чтобы сдвинуть оптический привод от корпуса ноутбука.
Шаг 9
На этом этапе батарея и оптический привод должны быть удалены.
Снимите десять винтов Phillips #1, 6 мм.

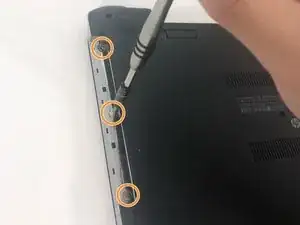

Снимите три винта Phillips #000, 1 мм.
Шаг 10

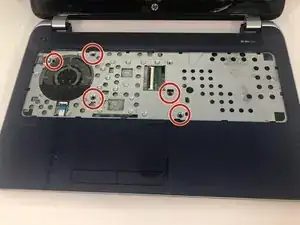

Снимите пять винтов Phillips #1, 2.5 мм.

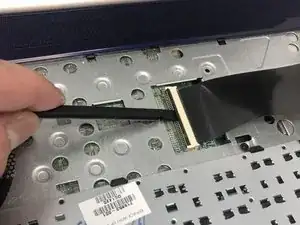

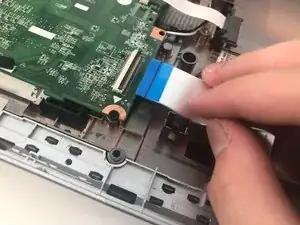

Используйте лопатку, чтобы открыть разъемы кабелей. Для завершения удаления используйте пинцет.
Шаг 11

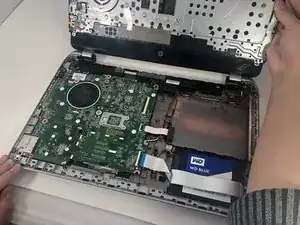

Осторожно используйте инструмент iFixit для отщелкивания передней панели.
Шаг 12

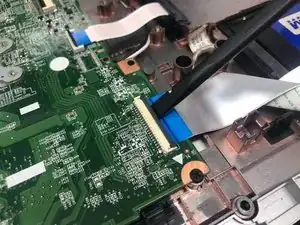

Используйте лопатку, чтобы открыть разъем дочерней платы.
Снимите разъем дочерней платы.
Шаг 13

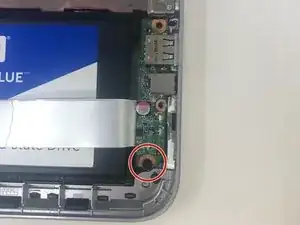

Отверните винт Phillips #1, 2.5 мм, и снимите дочернюю плату.
Шаг 14

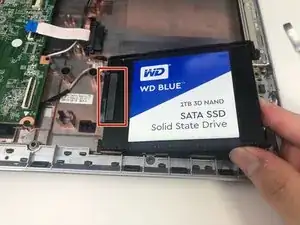

Используйте инструмент iFixit для отсоединения разъема жесткого диска.

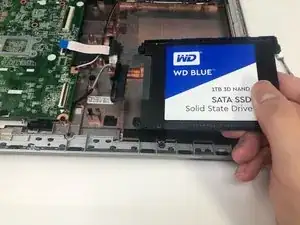

Снимите жесткий диск, приподняв правую сторону и вытащив его.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
