Замена жёсткого диска Dell Vostro 3450

Шаг 1

Сдвиньте левые и правые защёлки фиксатора батареи в положение разблокировки.

Шаг 2

Сдвиньте батарею и извлеките её из компьютера.

Шаг 3

Нажмите на карту ExpressCard, чтобы освободить её из компьютера.

Шаг 4

Выдвиньте ExpressCard из компьютера.

Если это всё, что вы делаете — выполните шаги в обратном порядке; в противном случае перейдите к следующему шагу.

Шаг 5

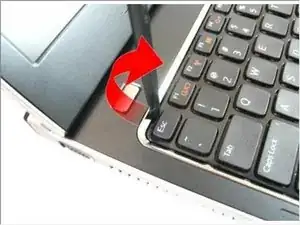

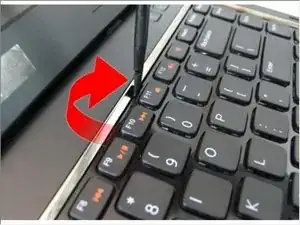

Нажмите клавиатуру вниз. Подденьте клавиатуру плоской отвёрткой в направлении дисплея, чтобы освободить первый фиксатор клавиатуры.

Шаг 6

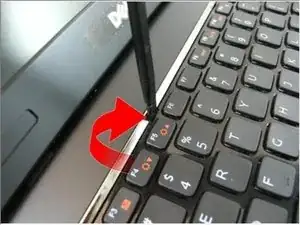

Подденьте второй фиксатор клавиатуры.

Шаг 7

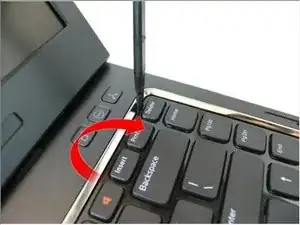

Подденьте третий фиксатор клавиатуры.

Шаг 8

Подденьте четвёртый фиксатор клавиатуры.

Шаг 9

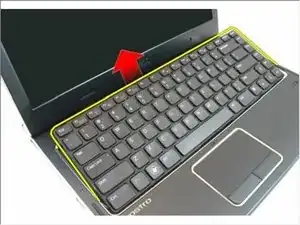

Поднимите клавиатуру от подлокотника.

Шаг 10

Освободите защёлку на разъёме системной платы, затем отсоедините кабель клавиатуры.

Если это всё, что вы делаете — выполните шаги в обратном порядке; в противном случае перейдите к следующему шагу.

Шаг 11

Ослабьте винт, который крепит крышку отсека памяти.

Шаг 12

Подденьте крышку отсека памяти рядом с отверстием для винта, поднимите и снимите её.

Если это всё, что вы делаете — выполните шаги в обратном порядке; в противном случае перейдите к следующему шагу.

Шаг 13

Удалите винт, который крепит оптический привод к компьютеру.

Шаг 14

Осторожно подденьте оптический привод и извлеките его из компьютера.

Шаг 15

Снимите винты, которые крепят кронштейн оптического привода.

Шаг 16

Снимите кронштейн оптического привода с модуля привода.

Шаг 17

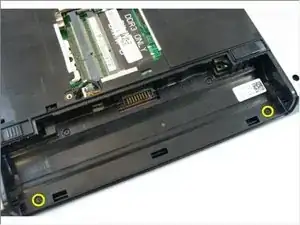

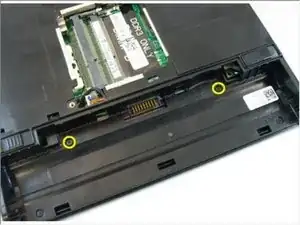

Удалите винты в отсеке батареи.

Шаг 18

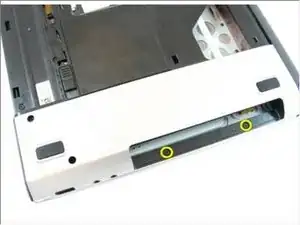

Удалите винты в отсеке оптического привода.

Шаг 19

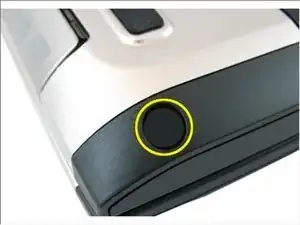

Снимите резиновый уплотнитель с нижней части корпуса справа.

Шаг 20

Снимите резиновый уплотнитель с нижней части корпуса слева.

Шаг 21

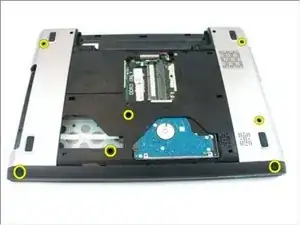

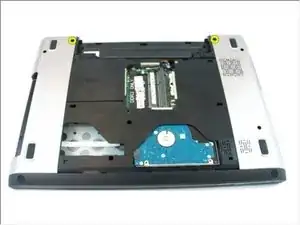

Удалите все винты с нижней части корпуса.

Шаг 22

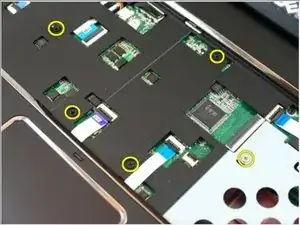

Переверните компьютер и удалите винты, которые крепят подлокотник.

Шаг 23

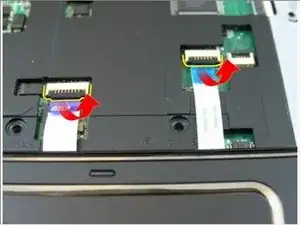

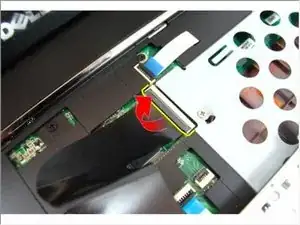

Освободите защёлки на разъёме системной платы, затем отсоедините кабель тачпада и кабель сканера отпечатков.

Шаг 24

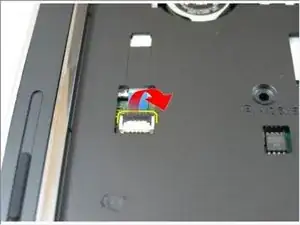

Освободите защёлку на разъёме системной платы, затем отсоедините кабель кнопки питания.

Шаг 25

Освободите защёлку на разъёме системной платы, затем отсоедините кабель горячих клавиш.

Шаг 26

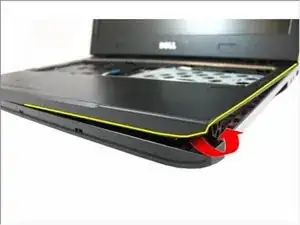

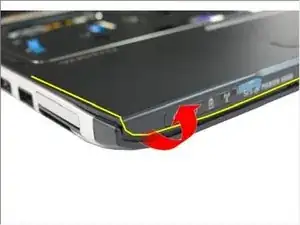

Подденьте правую сторону подлокотника.

Шаг 27

Подденьте левую сторону подлокотника.

Шаг 28

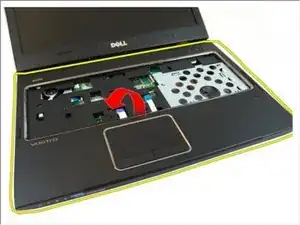

Подденьте боковые части подлокотника и снимите его с компьютера.

Если это всё, что вы делаете — выполните шаги в обратном порядке; в противном случае перейдите к следующему шагу.

Шаг 29

Удалите винты, которые крепят крышку петли.

Шаг 30

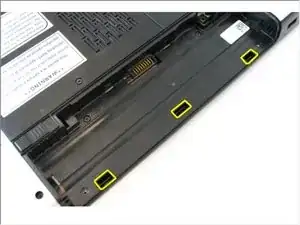

Нажмите на защёлки, выделенные на изображении.

Шаг 31

Переверните компьютер и снимите крышку петли с боковой стороны.

Если это всё, что вы делаете — выполните шаги в обратном порядке; в противном случае перейдите к следующему шагу.

Шаг 32

Удалите винты, которые крепят петлю дисплея.

Шаг 33

Ослабьте винт, который фиксирует кабель дифференциальной передачи низковольтного сигнала (LVDS).

Шаг 34

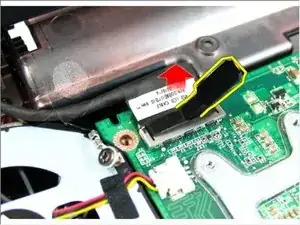

Отсоедините LVDS-кабель от системной платы.

Шаг 35

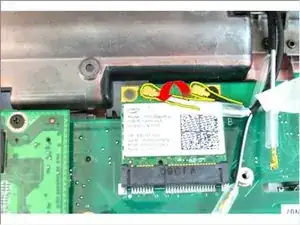

Отсоедините кабель антенны беспроводной локальной сети (WLAN).

Шаг 36

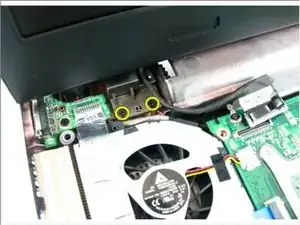

Снимите винты, которые фиксируют левую петлю.

Шаг 37

Снимите винты, которые фиксируют правую петлю.

Шаг 38

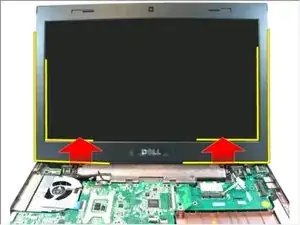

Поднимите сборку дисплея и снимите её с компьютера.

Если это всё, что Вы делаете — выполните действия в обратном порядке; в противном случае переходите к следующему шагу.

Шаг 39

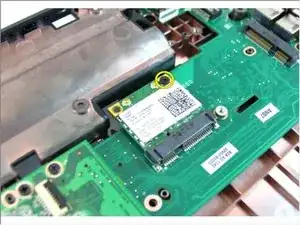

Удалите винт, который фиксирует карту WLAN.

Шаг 40

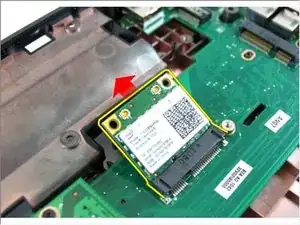

Вытяните карту WLAN прямо из её разъёма и извлеките её.

Если это всё, что Вы делаете — выполните действия в обратном порядке; в противном случае переходите к следующему шагу.

Шаг 41

Освободите защёлку на системной плате, затем отсоедините VGA-кабель.

Шаг 42

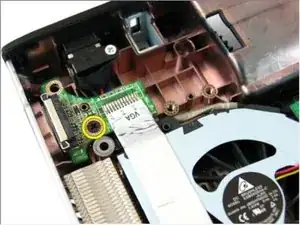

Удалите винт, который фиксирует плату VGA.

Шаг 43

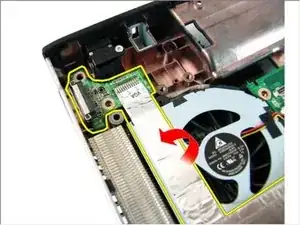

Снимите плату VGA с шасси.

Если это всё, что Вы делаете — выполните действия в обратном порядке; в противном случае переходите к следующему шагу.

Шаг 44

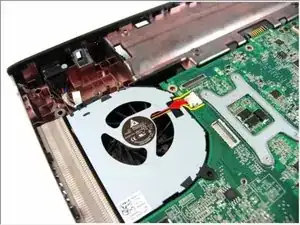

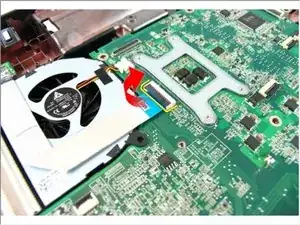

Отсоедините кабель вентилятора системы от системной платы.

Шаг 45

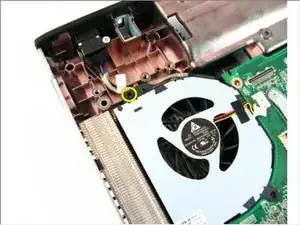

Удалите винт, который фиксирует системный вентилятор.

Шаг 46

Извлеките системный вентилятор из нижнего модуля основания.

Если это всё, что Вы делаете — выполните действия в обратном порядке; в противном случае переходите к следующему шагу.

Шаг 47

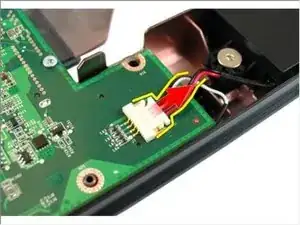

Отсоедините разъём кабеля питания постоянного тока (DC-in) от системной платы.

Шаг 48

Отсоедините кабель динамика от системной платы.

Шаг 49

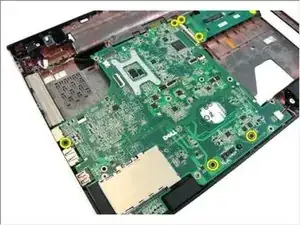

Удалите винты, которые фиксируют системную плату.

Шаг 50

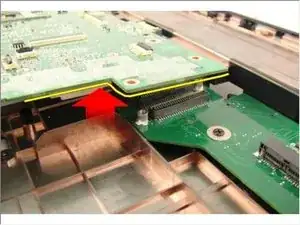

Отсоедините системную плату от панели ввода/вывода.

Шаг 51

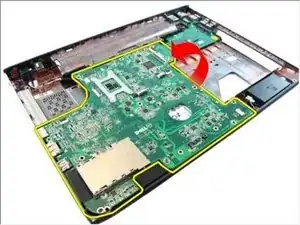

Поднимите и извлеките системную плату из шасси.

Если это всё, что Вы делаете — выполните действия в обратном порядке; в противном случае переходите к следующему шагу.

Шаг 52

Удалите винты, которые фиксируют кронштейн жёсткого диска.

Шаг 53

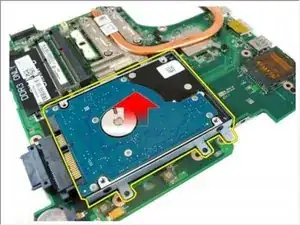

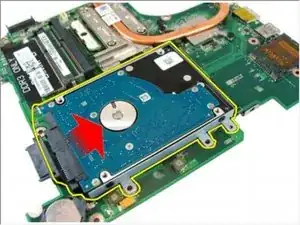

Сдвиньте модуль жёсткого диска, чтобы освободить его от системной платы.

Шаг 54

Снимите модуль жёсткого диска с системной платы.

Шаг 55

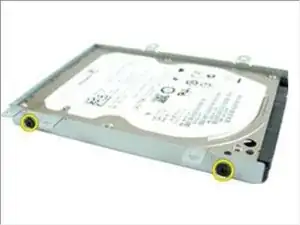

Удалите винты, которые фиксируют кронштейн жёсткого диска с одной стороны.

Шаг 56

Удалите винты, которые фиксируют кронштейн жёсткого диска с другой стороны.

Шаг 57

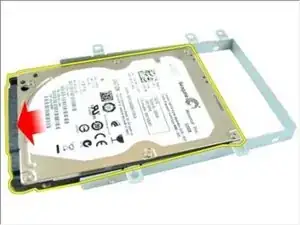

Выньте жёсткий диск из кронштейна жёсткого диска.

Если это всё, что Вы делаете — выполните действия в обратном порядке; в противном случае переходите к следующему шагу.

Заключение

Для повторной сборки устройства выполните эти инструкции в обратном порядке.

Перевод руководства с ifixit.com
