Замена ЖК-панели Dell Latitude E5470 (дисплей, а не сборка дисплея)

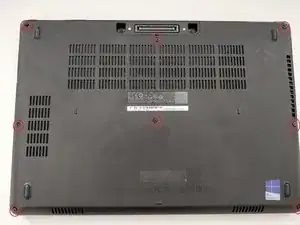

Ослабьте 8 винтов на нижней крышке. Винты останутся в корпусе, они не выйдут полностью.

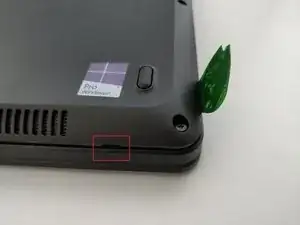

Вставьте пластиковую карту или лопатку между верхним и нижним корпусом, чтобы освободить пластиковые защёлки.

Обратите внимание: защёлки легко ломаются.

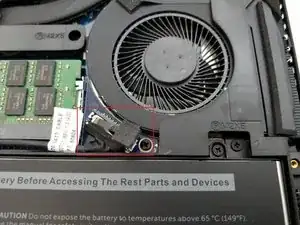

Чтобы отключить батарею, осторожно потяните вверх за вкладку разъёма.

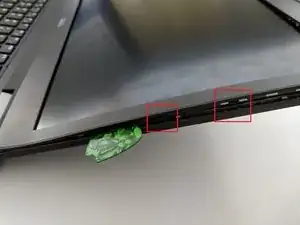

С помощью пластикового инструмента или лопатки осторожно вставьте между задней крышкой ЖК и рамкой, чтобы освободить защёлки.

Рамка также приклеена к ЖК-панели.

Аккуратно снимайте, чтобы не повредить компоненты под крышкой.

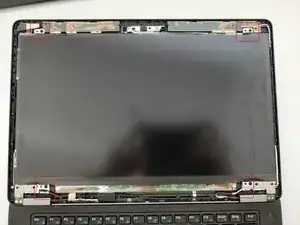

Удалите 4 винта с крестовой головкой, которые крепят панель.

Удалите ЖК-панель и положите её на клавиатуру.

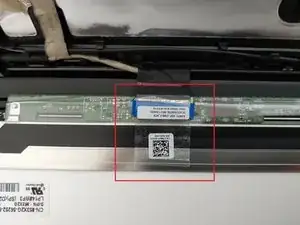

Вы сможете увидеть разъём на задней стороне ЖК-панели, зафиксированный клеющей лентой и металлическим разъёмом.

С помощью пинцета аккуратно поднимите ленту, чтобы открыть синий защитный элемент. Уберите синий защитный слой, чтобы увидеть металлический разъём под ним.

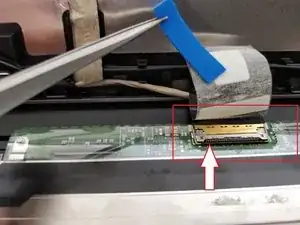

С помощью лопатки поднимите переднюю часть разъёма (указано белой стрелкой).

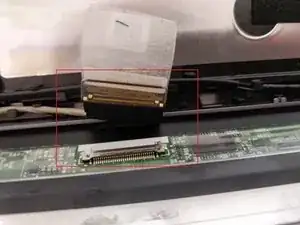

Потяните кабель назад, чтобы освободить кабель от разъёма.

Для сборки выполните шаги в обратном порядке.
