Замена ЖК-экрана Dell Latitude E5450-5450
Вы можете использовать это руководство, чтобы заменить экран ноутбука Dell Latitude E5450.
На рынке доступно множество различных типов экранов для ноутбуков: пропускающие, отражающие, трансфлективные, широкоформатные, с подсветкой LED и многие другие. Рекомендуется приобрести экран, снижающий нагрузку на глаза.
Каждая панель дисплея состоит из ряда точек, называемых пикселями. Как правило, чем выше количество пикселей, тем лучше изображение.
Для начала процесса замены экрана вам понадобится отвертка Phillips #0. Перед выполнением любых работ отключите ноутбук от зарядного устройства или других устройств. Затем извлеките аккумулятор — это поможет предотвратить удар током.
Шаг 1
Снимите шесть винтов Philips #0 с нижней крышки.
Все эти винты имеют длину 5,6 мм, но всё же разумно следить за ними и ставить обратно в те же отверстия!
Шаг 2
На фото показаны расположение десяти защёлок, фиксирующих нижнюю крышку. Обратите внимание на их положение и вернитесь к этому шагу, если при снятии нижняя крышка застрянет.
Четыре защёлки удерживают верхнюю часть корпуса и могут быть освобождены подтаскиванием вокруг них лопаткой.
Другие шесть защёлок вдоль нижнего края нельзя освободить поддеванием. Вместо этого они освобождаются при сдвиге всей крышки вверх, как показано в шаге 5 ниже.
Шаг 3

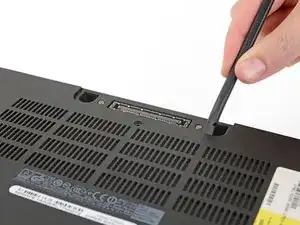

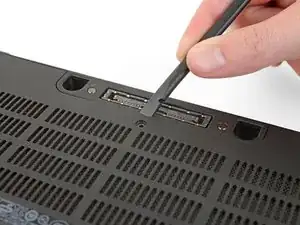

Вставьте плоский край лопатки в маленькую выемку вдоль верхнего края корпуса, прямо под разъёмом док-станции.
Подденьте, чтобы освободить две центральные защёлки вдоль верхнего края корпуса.
Шаг 4
Используйте лопатку, чтобы поддеть и освободить оставшиеся защёлки вдоль верхнего края.
Шаг 5

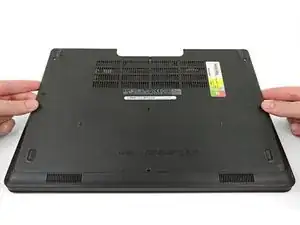

Сдвиньте нижнюю крышку вверх и снимите её.
Шаг 6

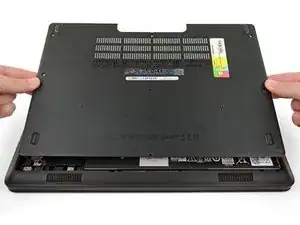

При повторной установке нижней крышки сначала вставьте нижний край (край без выреза), затем защёлкните остальные фиксаторы.
Шаг 7

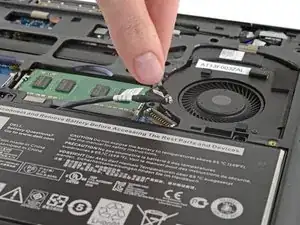

Подтяните язычок разъёма аккумулятора, чтобы отключить аккумулятор.
Шаг 8
Снимите три винта Philips #0 длиной 5,6 мм с верхнего края аккумулятора.
Шаг 9

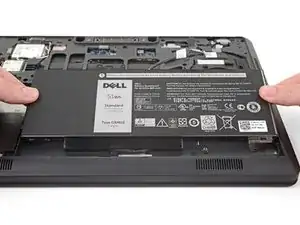

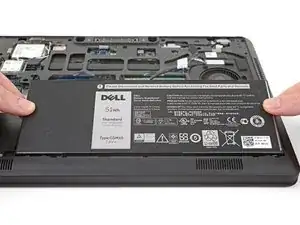

Извлеките аккумулятор из ноутбука.
Батарея выступает ниже нижней кромки корпуса. Поднимайте аккумулятор под углом от нижнего края ноутбука, как показано на фото.
Шаг 10
При установке нового аккумулятора сначала вставьте нижний край и убедитесь, что он лежит ровно, прежде чем возвращать винты или подключать аккумулятор.
Шаг 11
Переверните ноутбук так, чтобы передняя панель была обращена к вам.
Откройте ноутбук.
Шаг 12

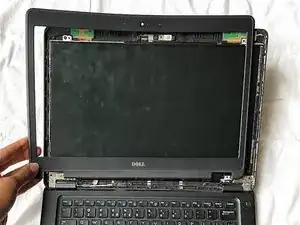

Снимите пластиковую рамку вокруг экрана.

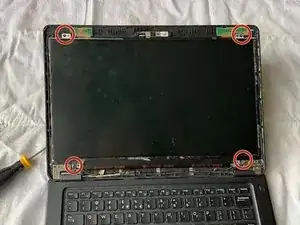

Снимите четыре винта Phillips #0 с каждого угла ноутбука.
Шаг 13

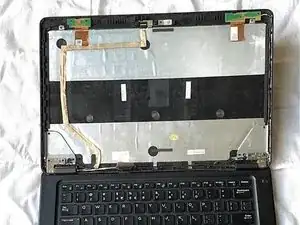

Осторожно положите экран на клавиатуру лицевой частью вниз.
Отключите кабель с QR-кодом на обратной стороне экрана.
Шаг 14
Снимите экран с ноутбука.
Заключение
Для сборки устройства выполните шаги в обратном порядке. Если вы удалили слишком много клея, заново нанесите его и дайте высохнуть перед использованием ноутбука.
Перевод руководства с ifixit.com
