Замена сборки экрана Dell Latitude E5470
Когда возникает проблема с дисплеем, Wi-Fi, камерой или крышкой ноутбука, часто проще заменить всю сборку экрана. Этот гид — быстрый и простой способ выполнить эту задачу.
Шаг 1

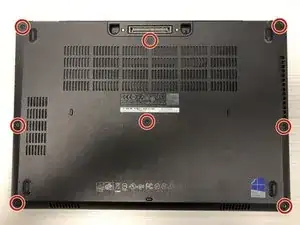

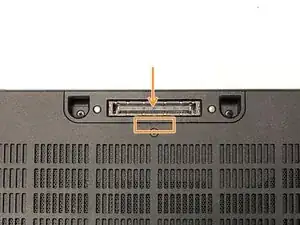

Ослабьте 8 винтов Philips на дне ноутбука. Они не выйдут полностью, но ослабьте, пока не будут вращаться свободно.
Используйте лопатку, чтобы медленно поддеть нижнюю крышку ноутбука. Снимите нижнюю часть в направлении стрелки.
Важно Будьте осторожны, чтобы не сломать защелки, так как они хрупкие.
Шаг 2
Важно Отключите аккумулятор перед любыми работами. Невыполнение этого условия может привести к электрическому удару и причинению вреда вам и ноутбуку.
Осторожно используйте пластиковую вкладку, чтобы отсоединить кабель аккумулятора от материнской платы.
Шаг 3

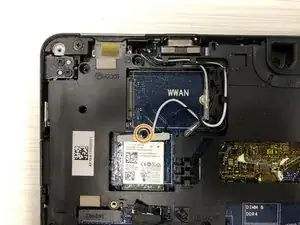

Открутите винт, удерживающий карту на месте.
Снимите металлический кожух, удерживающий соединения на месте.

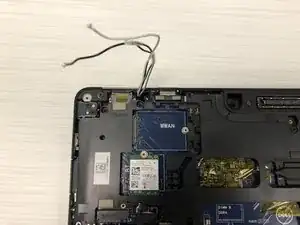

Используйте лопатку, чтобы осторожно поднять провода от карты.
Шаг 4

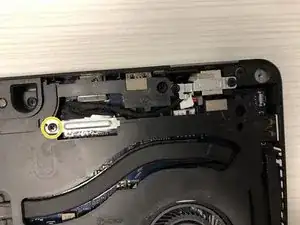

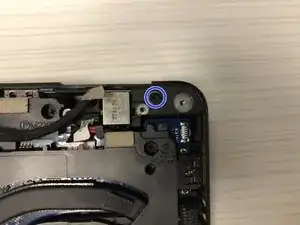

Удалите винт, удерживающий металлическую пластину на месте.
Снимите металлическую пластину.
Осторожно потяните за вкладку, чтобы отключить кабель дисплея от материнской платы.
Шаг 5

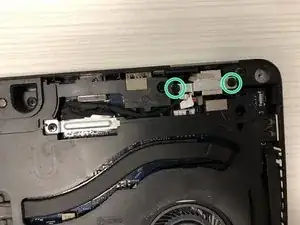

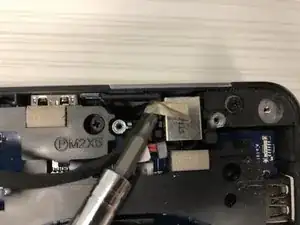

Удалите оба винта, удерживающие пластину на месте.
Снимите пластину.
Удалите ленту, удерживающую кабель дисплея к ноутбуку.
Вытащите кабель.
Шаг 6

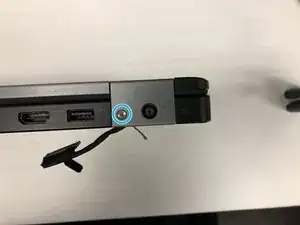

Удалите оба винта и крышки петель на задней стороне устройства.
Шаг 7
Удалите два винта с нижней части устройства.
Шаг 8

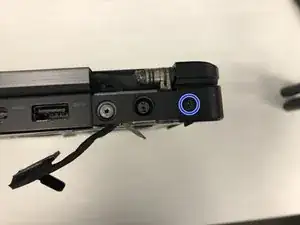

Удалите винты под крышками петель на задней стороне устройства.
Шаг 9
Осторожно извлеките дисплей из его слотов.
Убедитесь, что провода Wi-Fi и дисплея проходят через отверстия.
Шаг 10

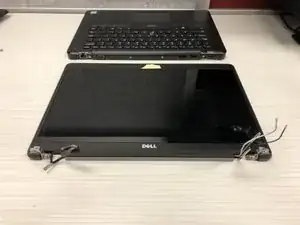

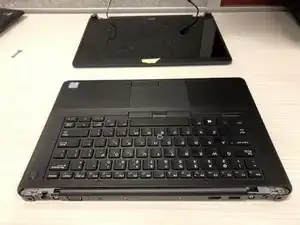

Дисплей теперь отключен от ноутбука.
Заключение
Чтобы собрать устройство обратно, выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
