Замена жесткого диска в Toshiba Satellite Radius P55W-B5112

Отключите ноутбук от источников питания.

Положите ноутбук на мягкую, чистую поверхность, как показано на фото.

Используя металлическую лопатку, снимите две резиновые накладки на нижней части корпуса, расположенные ближе всего к петле.

Накладки могут быть хрупкими. Осторожно снимайте их металлической лопаткой, чтобы не повредить.

Выверните десять винтов Phillips #0 длиной 5 мм, крепящих заднюю крышку к корпусу.

Начиная с кромки, противоположной петле, используйте пластиковые инструменты для вскрытия, чтобы отжать заднюю крышку от корпуса.

Ослабьте три стороны, не прилегающие к петле.

Оставьте пластиковый инструмент в каждом углу, чтобы одна сторона не захлопнулась до завершения открытия остальных.

НЕ поднимайте заднюю крышку полностью — она всё ещё соединена с платой.

Чтобы ослабить крышку, слегка приподнимите её и аккуратно оттяните от петли.

Откройте заднюю крышку в сторону кнопки питания, но не тяните за шлейф, соединяющий крышку с платой.

Используйте пластиковый инструмент, чтобы отсоединить сторону шлейфа, подключённую к корпусу, аккуратно поддев небольшой чёрный рычажок в точке крепления.

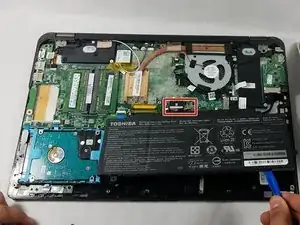

Выверните четыре винта Phillips #0 длиной 3 мм, крепящие аккумулятор к корпусу.

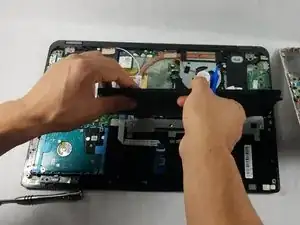

С помощью пластикового инструмента приподнимите сторону аккумулятора, ближайшую к длинной кромке корпуса.

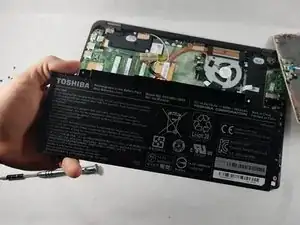

Оттягивая аккумулятор от корпуса, отсоедините его со стороны, ближайшей к короткой кромке корпуса.

При отсоединении может возникнуть сильное сопротивление. В таком случае покачивайте штекер из стороны в сторону при извлечении.

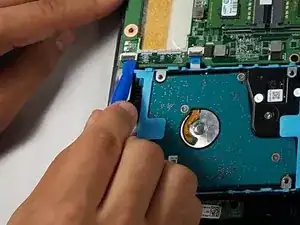

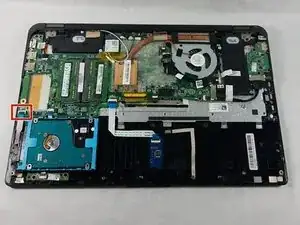

Используйте пластиковый инструмент, чтобы отсоединить шлейф жёсткого диска от корпуса. Аккуратно приподнимите чёрный рычажок в точке крепления шлейфа, чтобы освободить его.

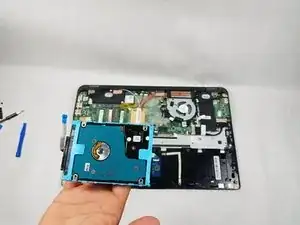

Поднимите жёсткий диск из корпуса, начиная с кромки, прилегающей к пустому отсеку для аккумулятора.

При извлечении может возникнуть сопротивление. Покачивание диска вверх-вниз при вытягивании поможет преодолеть его.
