Замена материнской платы Toshiba Satellite Radius P55W-B5220
Материнская плата вашего устройства служит точкой соединения для важных компонентов, таких как процессор и устройства ввода/вывода. Чтобы заменить повреждённую или неисправную материнскую плату, необходимо снять все подключённые периферийные устройства, заменить материнскую плату и повторно подключить все периферийные устройства.
Шаг 1

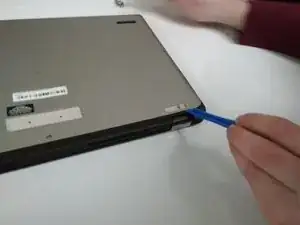

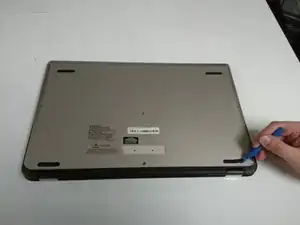

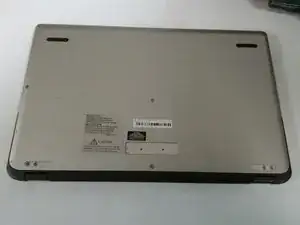

С помощью пластиковой лопатки снимите две резиновые ножки, ближайшие к петле.
Шаг 2

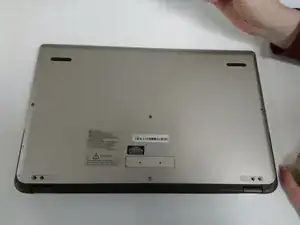

Снимите 12 винтов M2x4 мм PH0 с крестообразной головкой.
Шаг 3
Возле петель подденьте пластиковую лопатку под заднюю панель.
Шаг 4

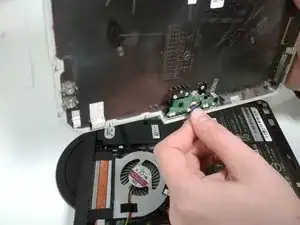

Отсоедините индикаторную светодиодную лампу от задней панели.
Шаг 5

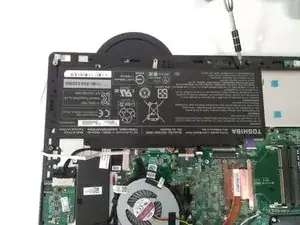

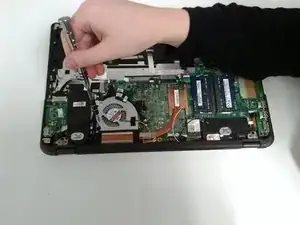

Используя отвёртку Philips P0, снимите четыре винта M2x2.5 мм P0 с батареи.
Шаг 6

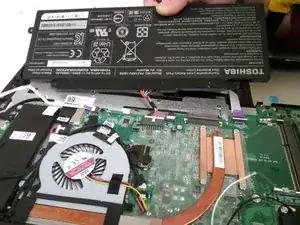

Поднимите батарею.
Отключите батарею.
Шаг 7

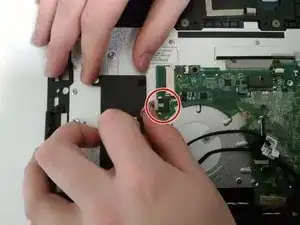

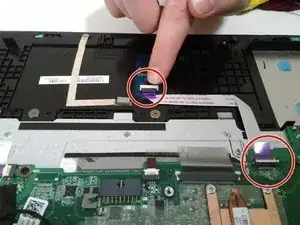

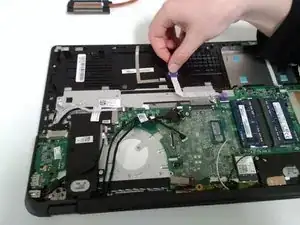

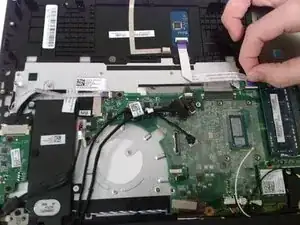

Отсоедините шлейф сенсорной панели от материнской платы.
Шаг 8

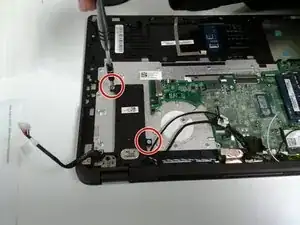

Снимите два винта M2x2.5 мм P0 с крестообразной головкой, крепящие вентилятор.
Шаг 9

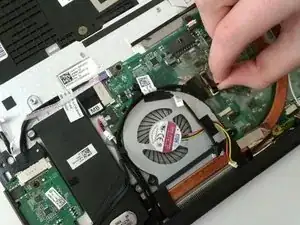

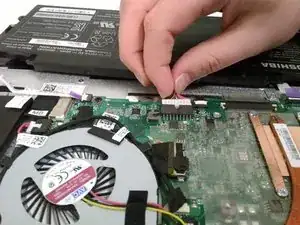

Отключите кабели вентилятора.
Аккуратно отцепите провода от основания вентилятора.
Шаг 10

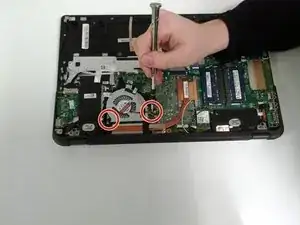

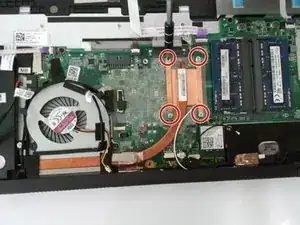

Отверните четыре винта M2x4 мм PH0 с кронштейнов процессора на материнской плате.
Шаг 11

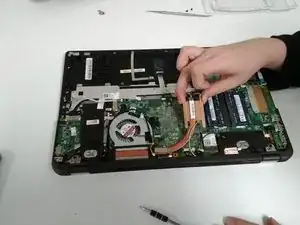

Осторожно снимите радиатор с процессора.
Избегайте сгибания или смятия трубок.

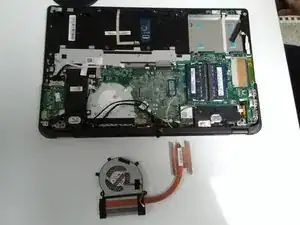

Аккуратно извлеките вентилятор вместе с радиатором.
Шаг 12

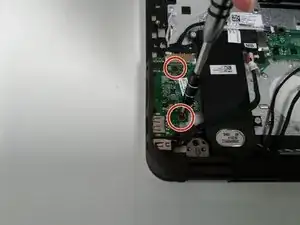

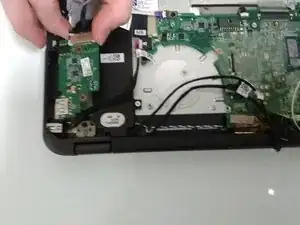

Снимите винт M2x2.5 мм P0 с крестообразной головкой с контроллера USB.
Шаг 13

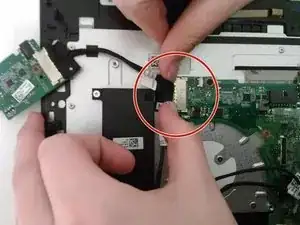

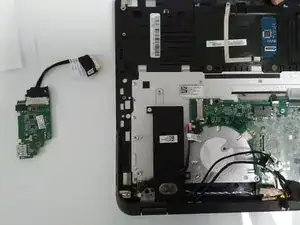

Поднимите контроллер USB с материнской платы.
Отсоедините контроллер USB от материнской платы.
Шаг 14
Отключите левый динамик от материнской платы.
Шаг 15
Снимите два винта M2x4 мм PH0 с крестообразной головкой для креплений динамика.
Шаг 16
Отцепите динамик из-под креплений кабеля петли.
Шаг 17
Отцепите кабель правого динамика от материнской платы.
Шаг 18

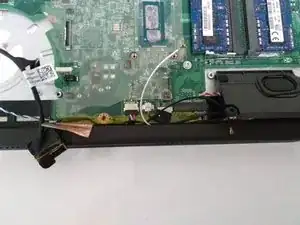

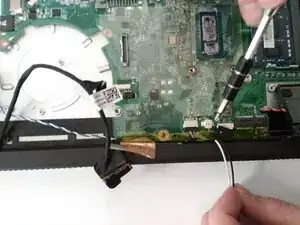

Снимите медную ленту с провода динамика.
Шаг 19

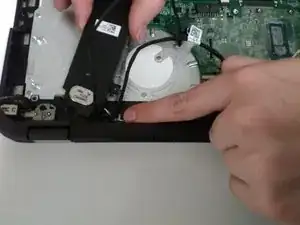

Отцепите кабели динамиков из защёлки под петлёй.
Шаг 20

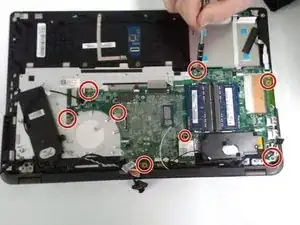

Снимите восемь винтов M2x2.5 мм P0 с крестообразной головкой с материнской платы.
Шаг 21

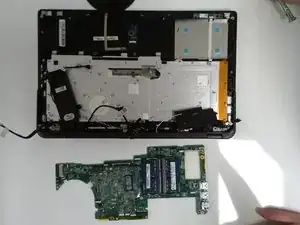

Снимите материнскую плату.
Заключение
Для сборки устройства следуйте этим инструкциям в обратном порядке.
Перевод руководства с ifixit.com
