Замена клавиатуры HP Envy Sleekbook m6-k010dx
Это руководство по замене предназначено для установки неработающей клавиатуры в HP Envy Sleekbook m6-k0101x. Используйте это руководство только если ни одна из этих идей по устранению неполадок не дала желаемого результата. Перед разборкой устройства убедитесь, что ваше рабочее место свободно от открытых жидкостей и посторонних предметов, которые могут помешать процессу.
Шаг 1
Удалите двенадцать винтов Phillips #00 длиной 9 мм.
Шаг 2
Используйте пластиковый инструмент для вскрытия и руки, чтобы снять нижнюю крышку.
Шаг 3
Отключите кабель питания батареи от материнской платы.
Шаг 4
Удалите шесть винтов Phillips #00 длиной 6 мм, крепящих аккумулятор.
Шаг 5
Поднимите аккумулятор и извлеките его из ноутбука.
Шаг 6
Удалите два винта Phillips #00 длиной 3 мм, крепящие вентилятор.
Шаг 7
Отключите кабель вентилятора, потянув его из разъема материнской платы.
Шаг 8
Поднимите вентилятор вверх, чтобы извлечь его из компьютера.
Шаг 9

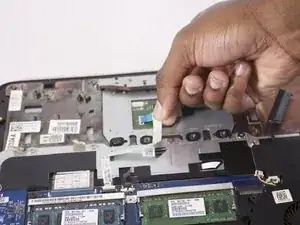

Поднимите черную защелку на ZIF-разъеме и вытяните синюю и белую гибкий кабель, соединяющий тачпад с материнской платой.
Шаг 10

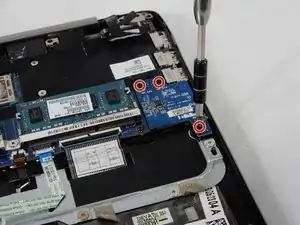

Удалите три винта Phillips #00 длиной 3 мм, крепящие плату картридера SD.

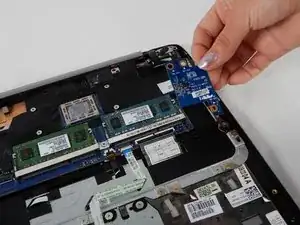

Снимите плату картридера SD.
Шаг 11

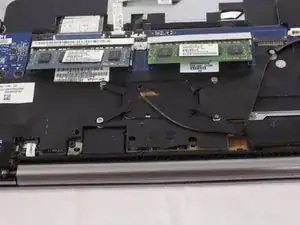

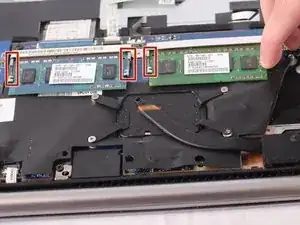

Чтобы извлечь оперативную память, поочередно оттяните каждую серебристую защелку от планки памяти.
Планка оперативной памяти должна приподняться. Аккуратно извлеките модуль из разъема материнской платы.
Шаг 12

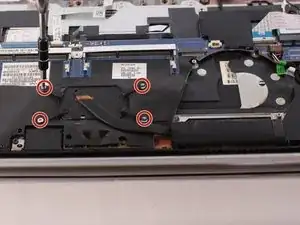

Удалите четыре винта Phillips #00 длиной 3 мм, крепящие радиатор.
Поднимите радиатор из устройства и отложите в сторону.
Шаг 13
Снимите черный и белый антенные провода с Wi‑Fi карты.
Шаг 14
Удалите два винта Phillips #00 длиной 3 мм, которые закрепляют динамик в устройстве.
Удалите четыре винта Phillips #00 длиной 4 мм с кронштейна.

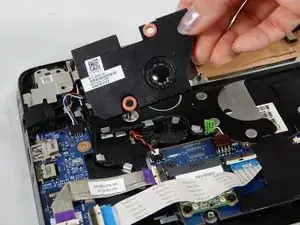

Найдите кабель динамика, соединяющий динамик с аудиоплатой. Аккуратно потяните этот кабель, чтобы отсоединить. Отложите динамик в сторону.
Шаг 15

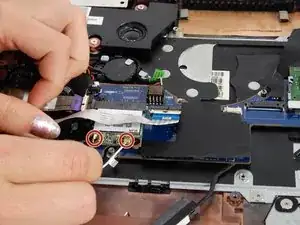

Удалите два винта Phillips #00 длиной 3 мм, которые крепят модуль RJ-45.
Поднимите белую защелку на ZIF‑разъеме и выньте шлейф.
Шаг 16

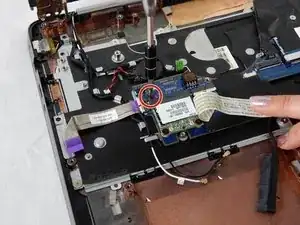

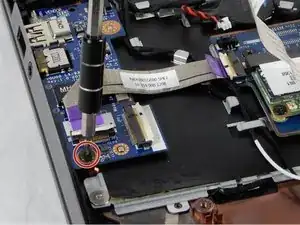

Удалите винт Phillips #00 длиной 3 мм, крепящий чип к корпусу.
Поднимите серебристый кронштейн.

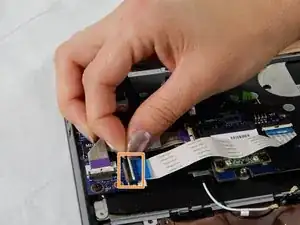

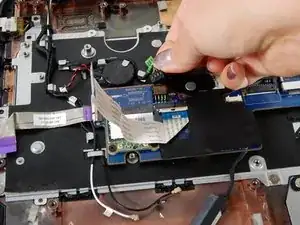

Поднимите белую защелку на ZIF‑разъеме и извлеките фиолетовый шлейф.
Шаг 17
Снимите крышку порта RM-45.

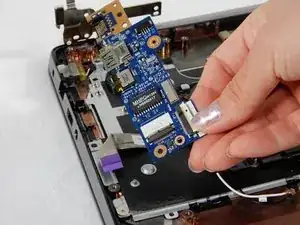

Аккуратно приподнимите и извлеките чип из посадочного места.
Шаг 18
Удалите винты Phillips #00 длиной 4 мм.
Удалите серебристый винт Phillips длиной 3 мм.

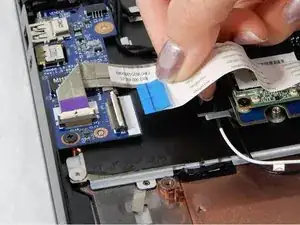

Поднимите все три черные защелки в ZIF‑разъемах и извлеките присоединённые шлейфы.
Шаг 19
Аккуратно отсоедините вручную разъем резервной батареи от материнской платы.

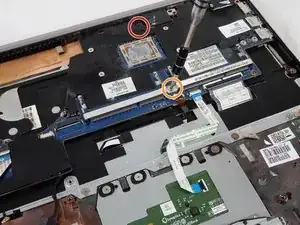

Удалите четыре винта Phillips #00 длиной 4 мм с материнской платы.
Поднимите плату под углом и потяните наружу, чтобы извлечь её из устройства.
Шаг 20

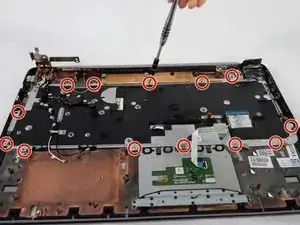

Удалите тринадцать серебристых винтов Phillips #00 длиной 3 мм, которые закрепляют клавиатуру на рамке.

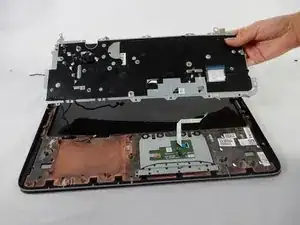

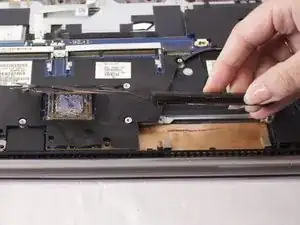

Поднимите клавиатуру от кронштейна и потяните наружу, чтобы извлечь клавиатуру из устройства.
Заключение
Для сборки устройства выполните эти инструкции в обратном порядке.
Перевод руководства с ifixit.com
