Замена WWAN-модуля (модема) Dell Latitude 5490

Перед началом разборки выключите ноутбук.

Закройте устройство и переверните ноутбук так, чтобы крышка корпуса была обращена вверх.

С помощью крестовой отвёртки Phillips #0 ослабьте все восемь фиксированных винтов на крышке корпуса.

Винты не нужно полностью вынимать. Отверните их настолько, чтобы их можно было слегка покачать.

С помощью лопатки (spudger) подденьте крышку корпуса, начиная с внешней части шасси (задней стороны ноутбука).

Продолжайте поддевать по часовой стрелке вокруг крышки корпуса, пока её можно будет снять вручную.

Снимите крышку корпуса и отложите её для последующей сборки.

С помощью пальца отведите разъём аккумулятора за ручку сверху, чтобы отключить питание.

Вам не нужно полностью извлекать разъём из ноутбука. Полное извлечение может повредить устройство. Оттяните ручку так, чтобы разъём оказался приподнят над контактами.

Нажмите и удерживайте кнопку питания в течение 15 секунд, чтобы разрядить оставшийся заряд внутри ноутбука.

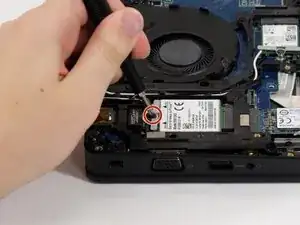

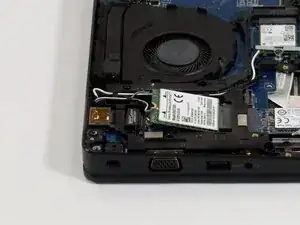

Снимите винт 4 мм, крепящий скобу над WWAN‑модулем, используя крестовую отвёртку Phillips #0.

Будьте осторожны с антенными разъёмами, расположенными под скобой. Они хрупкие. При повреждении вы потеряете доступ к мобильному интернету.

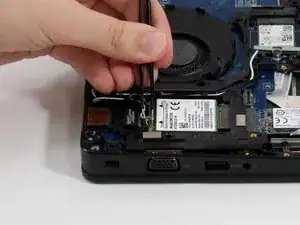

Осторожно отсоедините оба антенных разъёма. Тяните разъёмы прямо вверх от гнезда.

Используя изогнутые пинцеты, подденьте один конец пинцета под разъём. Поставьте другой конец у конца разъёма на WWAN‑модуле. Держите пинцет параллельно поверхности и аккуратно сожмите.

Эти разъёмы чрезвычайно хрупкие; убедитесь, что они правильно выровнены.

При сборке убедитесь, что антенные разъёмы выровнены над гнёздами и аккуратно прижмите их вниз. Должен быть лёгкий щелчок. Сопротивление не должно быть большим.

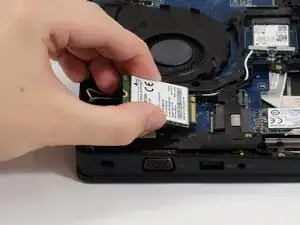

Аккуратно вытяните WWAN‑модуль со стороны задней части, от края, где находились антенны и скоба.

WWAN‑модуль должен извлекаться легко, без натяжения.
