Замена вентиляторов охлаждения Toshiba Satellite U405D-S2902

Убедитесь, что ноутбук выключен и отключён от сети.

Переверните ноутбук.

Отодвиньте левый фиксатор назад — при правильном защёлкивании вы услышите щелчок.

Поверните ноутбук на 180 градусов так, чтобы батарея оказалась рядом с Вами.

Удерживая пружинный фиксатор, выньте аккумулятор.

Разместите ноутбук в раскрытом состоянии лицевой панелью к себе.

Используйте пластиковый инструмент для вскрытия, чтобы приподнять чёрную пластиковую вставку. Вставка находится в верхней части клавиатуры.

Когда вставка ослабнет, аккуратно снимите её с устройства.

С помощью крестовой отвертки #1 отвинтите оба винта 5 мм, расположенные под вставкой.

Используйте пластиковый инструмент для вскрытия, чтобы начать снимать клавиши с устройства.

После снятия клавиш аккуратно выньте клавиатуру. Будьте осторожны с ленточным кабелем, который всё ещё соединяет клавиатуру с материнской платой.

Поднимите защёлку на ZIF-разъёме, чтобы освободить ленту.

Осторожно выньте ленточный кабель, соединяющий клавиатуру с материнской платой, из ZIF-разъёма.

После снятия клавиатуры найдите отмеченные винты.

Удалите отмеченные винты 5 мм с помощью крестовой отвертки #1.

В отверстии над сенсорной панелью используйте пластиковый инструмент, чтобы поджать чёрную защёлку ZIF-разъёма.

Извлеките ленточный кабель из ZIF-разъёма.

Найдите широкое отверстие в верхней части рядом с экраном.

Используйте пластиковый инструмент для вскрытия, чтобы открыть чёрный ZIF-разъём.

Снимите синюю ленточную шлейф.

После удаления винта в шаге 3 аккуратно закройте ноутбук и положите его лицевой стороной вниз. Найдите центральную панель.

Удалите три винта 3 мм с помощью крестовой отвертки #1.

Возьмитесь пинцетом за кабель питания и отсоедините его от антенны беспроводной сети.

Найдите и снимите оба антенных кабеля — белый и чёрный — с помощью пинцета.

Удалите винты задней сборки.

11 x F5 (5 мм крестовая #1)

6 x F2 (2 мм крестовая #0)

4 x F8 (8 мм крестовая #1)

1 x F3 (3 мм крестовая #1

Используйте пластиковый инструмент для вскрытия, чтобы отщёлкнуть заднюю панель от ноутбука.

Если все винты удалены, панель должна сниматься с минимальными усилиями. Не применяйте силу. Если панель всё ещё держится, проверьте, не пропустили ли Вы один или два винта.

Используйте пластиковый инструмент для вскрытия, чтобы отделить верхнюю панель лицевой части.

Лицевая панель — это пластиковая поверхность и металлическая деталь под клавиатурой.

Аккуратно приподнимите панель лицевой части, проводя пластиковым инструментом по периметру корпуса. Вы услышите щелчки во время работы.

Разъединение лицевой панели потребует некоторого усилия, но старайтесь не сильно её изгибать — чтобы не треснуть.

Поднимите заднюю панель и аккуратно отсоедините главный кабель питания.

Снимите чёрный сигнальный кабель, подключённый к синей плате.

Отсоедините вспомогательный кабель питания, подключённый к синей плате в задней части ноутбука.

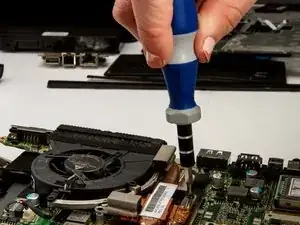

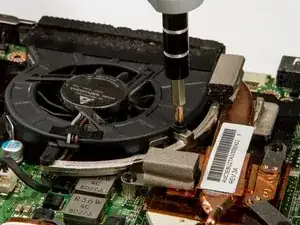

Снимите крепёжные винты вентилятора с помощью крестовой отвертки #1.

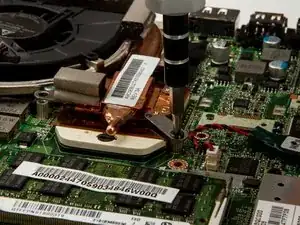

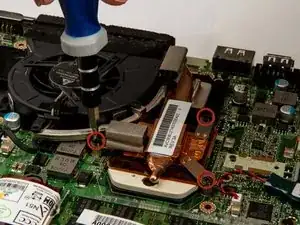

Найдите и удалите винты крепления радиатора с помощью крестовой отвертки #1.

Эти винты затянуты плотно, так как держат критический компонент на процессоре. Возможно, потребуется приложить немного больше усилий, чтобы их открутить.

Осторожно поднимите узел вентилятор + радиатор.

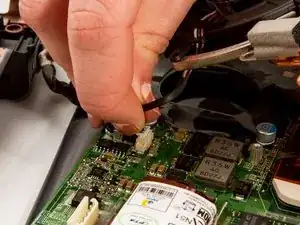

Отсоедините кабель питания вентилятора от материнской платы пальцами: сожмите белый пластиковый разъём и аккуратно покачивайте из стороны в сторону, пока не выйдет.

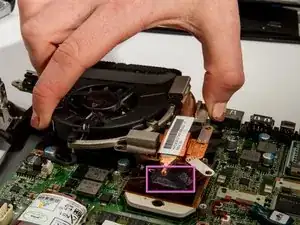

Между медными трубками радиатора и задней частью процессора находится серая пастообразная масса (обведена розовым). Это термопаста, она обеспечивает корректный отвод тепла.

При установке нового вентилятора обязательно нанесите новую термопасту, если старая отсутствует или была удалена.
