Замена передней панели Toshiba Satellite U405D-S2902

Убедитесь, что ноутбук выключен и отключён от сети.

Переверните ноутбук.

Сдвиньте левый фиксатор назад, при правильной блокировке должно быть слышно щёлканье.

Поверните ноутбук на 180 градусов так, чтобы батарея оказалась возле Вас.

Удерживая фиксатор пружины, извлеките батарею.

Поставьте ноутбук так, чтобы он был открыт, а экран был направлен к Вам.

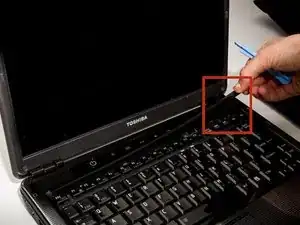

Используйте пластиковую открывалку, чтобы приподнять чёрную пластиковую вставку. Она расположена в верхней части клавиатуры.

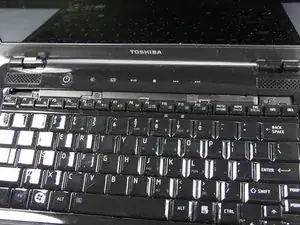

После того как вставка ослабнет, аккуратно удалите её с устройства.

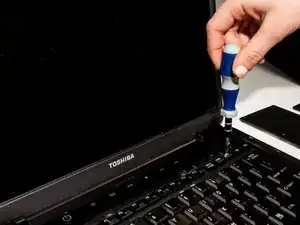

Используя отвёртку Phillips #1, выкрутите оба 5-мм винта, расположенных под вставкой.

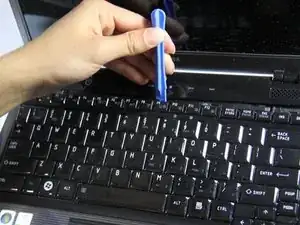

Используйте пластиковую открывалку, чтобы начать снятие клавиш с устройства.

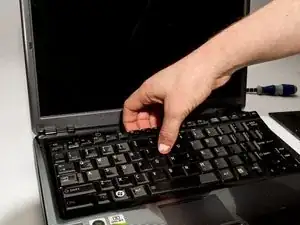

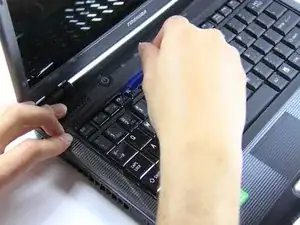

После снятия клавиш аккуратно извлеките клавиатуру. Будьте осторожны с ленточным кабелем, который всё ещё соединяет клавиатуру с материнской платой.

Поднимите защёлку разъёма ZIF, чтобы освободить ленточный кабель.

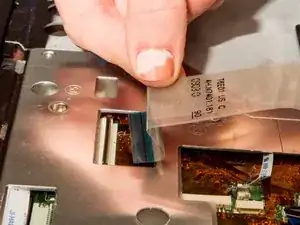

Аккуратно извлеките ленточный кабель, соединяющий клавиатуру с материнской платой, из разъёма ZIF.

После удаления клавиатуры найдите отмеченные винты.

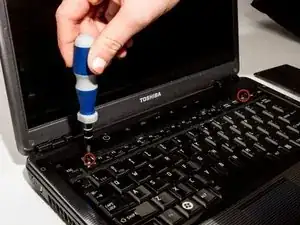

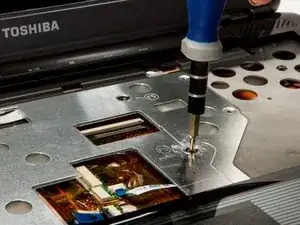

Выкрутите отмеченные 5-мм винты с помощью отвёртки Phillips #1.

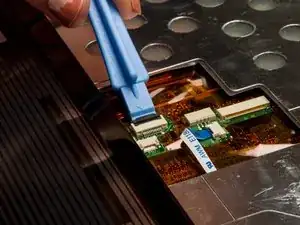

В отверстии над тачпадом используйте пластиковую открывалку, чтобы поднять чёрную защёлку разъёма ZIF.

Извлеките ленточный кабель из разъёма ZIF.

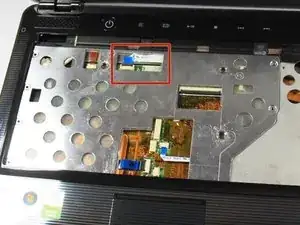

Найдите широкое отверстие в верхней части рядом с экраном.

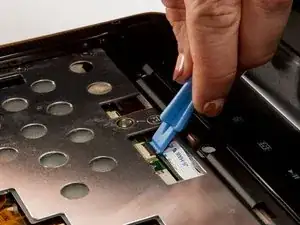

Используйте пластиковую открывалку, чтобы открыть чёрный разъём ZIF.

Извлеките синий ленточный кабель.

После удаления винта на шаге 3 аккуратно закройте ноутбук и поставьте его экраном вниз. Найдите центральную панель.

Выкрутите три 3-мм винта с помощью отвёртки Phillips #1.

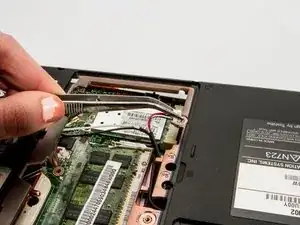

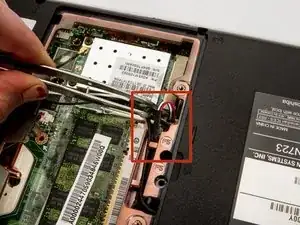

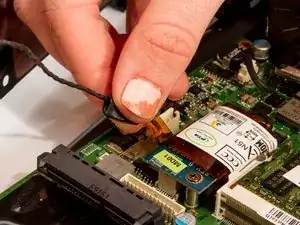

Захватите шлейф питания пинцетом и отсоедините его от антенны беспроводной сети.

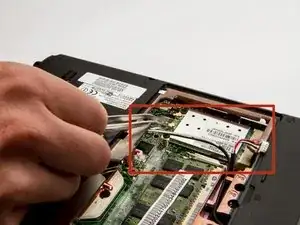

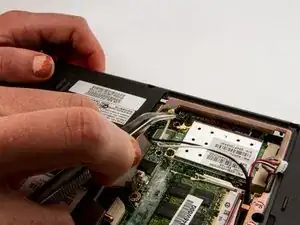

Найдите белый и чёрный кабели антенны и извлеките их пинцетом.

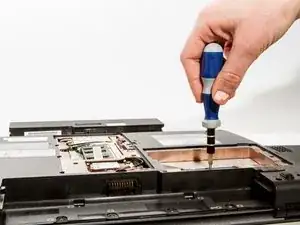

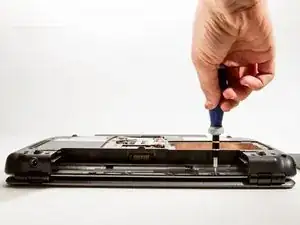

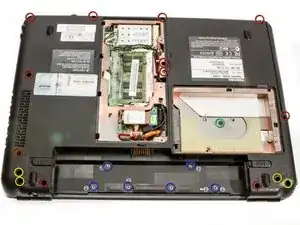

Выкрутите винты задней панели.

11 x F5 (5 мм Phillips #1)

6 x F2 (2 мм Phillips #0)

4 x F8 (8 мм Phillips #1)

1 x F3 (3 мм Phillips #1)

Используйте пластиковую открывалку, чтобы освободить заднюю панель от корпуса ноутбука.

Если все винты удалены, панель должна легко сниматься. Не прикладывайте усилий. Если панель всё ещё держится, проверьте, не пропущены ли один-два винта.

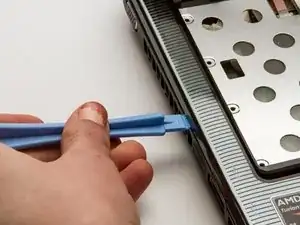

Используйте пластиковую открывалку, чтобы отделить верхнюю переднюю панель.

Передняя панель — это пластиковая поверхность и металлическая часть под клавиатурой.

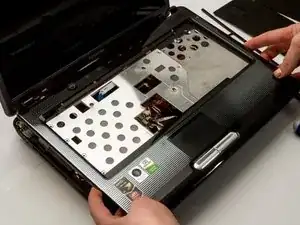

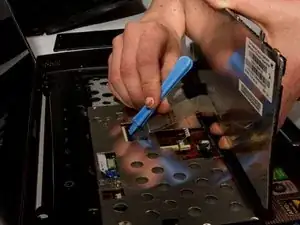

Аккуратно поднимите переднюю панель с основания, перемещая пластиковую открывалку по внешнему краю корпуса. При этом Вы услышите щелчки.

Отдирание передней панели потребует усилий, но постарайтесь не сильно её гнуть — чтобы не треснула.

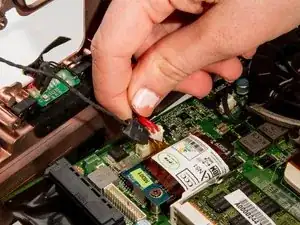

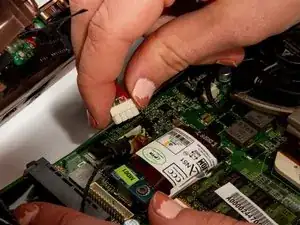

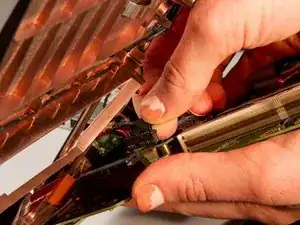

Поднимите заднюю панель и аккуратно отсоедините основной кабель питания.

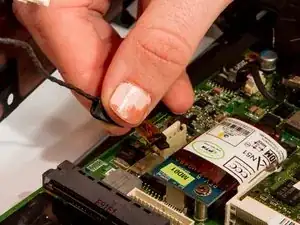

Отсоедините чёрный сигнальный кабель, подключённый к синей плате.

Отсоедините вспомогательный кабель питания, подключённый к синей плате на задней части ноутбука.
