Замена оптического привода Toshiba Satellite A65-S126

В этом руководстве приведены пошаговые инструкции по замене неисправного оптического привода.

Шаг 1

Переверните ноутбук так, чтобы нижняя часть была направлена вверх.

Сдвиньте каждую из трёх защёлок на нижней половине корпуса в положение «открыто».

Осторожно выньте аккумулятор из компьютера.

Удалите один винт Филлипс #00 длиной 3 мм, фиксирующий крышку модуля беспроводной связи.

Снимите крышку модуля Wi-Fi. Она легко отщёлкивается.

Отключите белый и чёрный провода от модуля Wi‑Fi.

Удалите двенадцать винтов с потайной головкой Филлипс #00 длиной 8 мм.

Удалите два винта с потайной головкой Филлипс #00 длиной 14 мм.

Удалите два винта Филлипс #00 длиной 10 мм в отсеке для батареи.

Удалите два винта Филлипс #00 длиной 8 мм.

Удалите семь плоских винтов Филлипс #00 длиной 4 мм.

Удалите семь винтов с потайной головкой Филлипс #00 длиной 20 мм.

С помощью пластиковой лопатки разъедините половины корпуса.

Ориентируйте нижнюю сборку так, как показано на изображении.

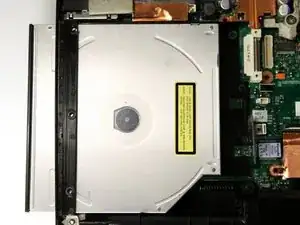

Удалите два винта Филлипс #00 длиной 3 мм.

Выдвиньте оптический привод из ноутбука через отверстие с левой стороны нижней части корпуса.

Для обратной сборки выполните эти инструкции в обратном порядке.
