Замена вентилятора системы охлаждения HP Pavilion 15-d017cl

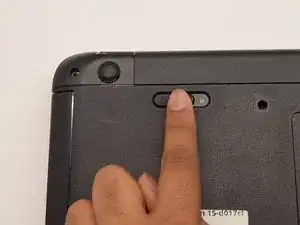

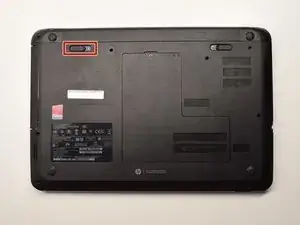

Чтобы разблокировать защёлку в верхнем левом углу, поместите палец на чёрную защёлку и сдвиньте её в сторону центра компьютера.

Держать эту защёлку при снятии аккумулятора не обязательно.

Чтобы разблокировать защёлку в верхнем правом углу, сдвиньте чёрную защёлку в сторону центра компьютера.

Правая защёлка имеет пружинный механизм, удерживайте защёлку в направлении центра компьютера.

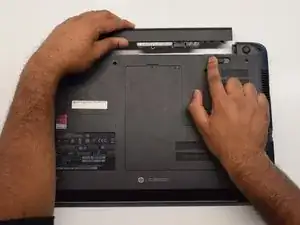

Чтобы снять аккумулятор, потяните планку аккумулятора от корпуса компьютера.

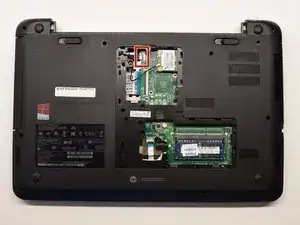

Переверните ноутбук на заднюю сторону, чтобы получить доступ к задней панели.

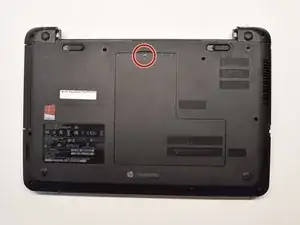

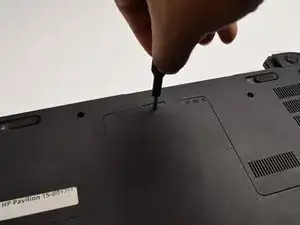

С помощью крестовой отвертки Phillips #1 отвинтите 5 мм винт, пока L-образная панель не начнёт свободно поддаваться для снятия.

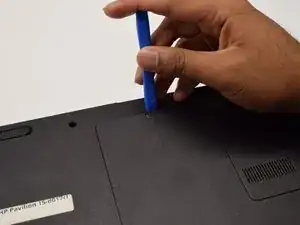

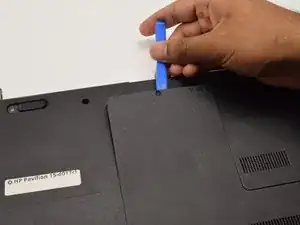

Чтобы снять L-образную панель, используйте пластиковый инструмент для вскрытия, чтобы отжать панель от задней части ноутбука. Убедитесь, что инструмент проходит по всему периметру панели.

Для ослабления панели может потребоваться значительная сила. По мере перемещения инструмента вокруг панели будут слышны щелчки.

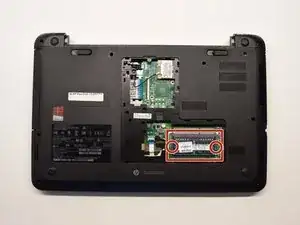

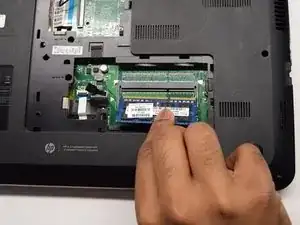

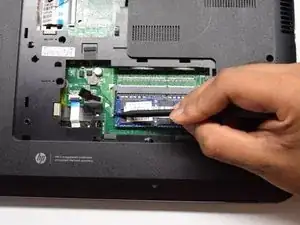

Используя лопатку, нажмите на серебристые фиксаторы, удерживающие оперативную память. ОЗУ выглядит как синяя прямоугольная плата размером примерно 1 x 2 дюйма. Услышится лёгкий щелчок, и планка ОЗУ должна выскочить. Затем вы можете вынуть её из ноутбука.

После извлечения старой планки ОЗУ введите новую, аккуратно нажав её в гнездо, где находилась старая планка.

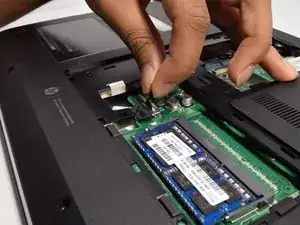

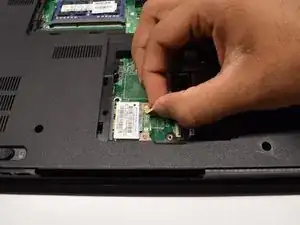

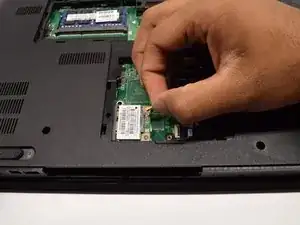

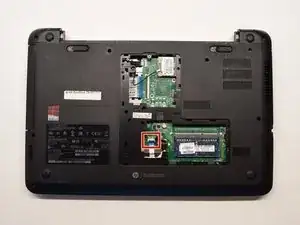

Отсоедините подключённый шнур пальцами от материнской платы.

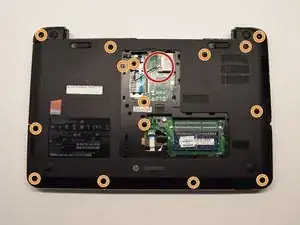

Удалите пятнадцать (15) винтов 5 мм с корпуса, используя крестовую отвертку Phillips #1.

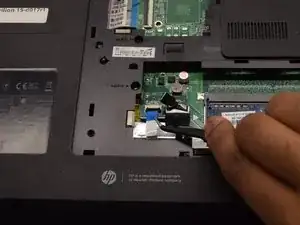

Снимите прикреплённый ленточный кабель слева от ОЗУ.

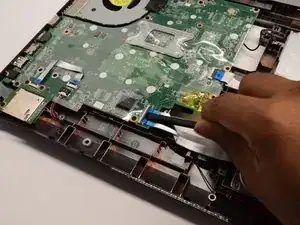

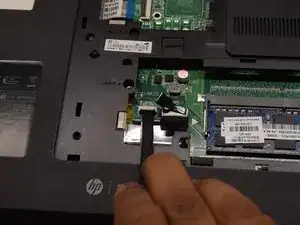

С помощью лопатки поместите плоский край между защёлкой и ленточным кабелем и приподнимите.

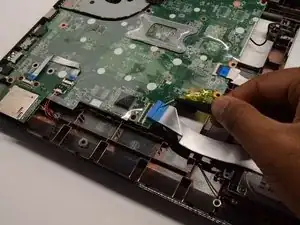

Используйте пинцет, чтобы вытащить ленточный кабель из защёлки.

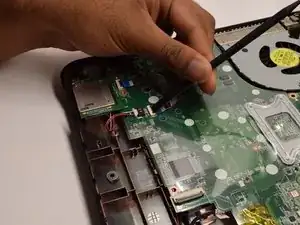

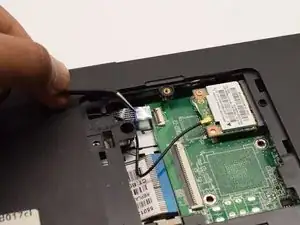

Удалите второй подключённый кабель в верхней части снятой панели.

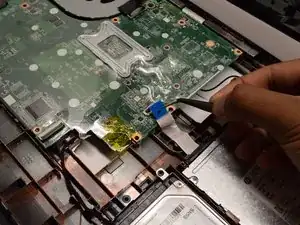

С помощью лопатки приподнимите защёлку, чтобы разблокировать ленточный кабель.

Используйте пинцет, чтобы вынуть ленточный кабель из защёлки.

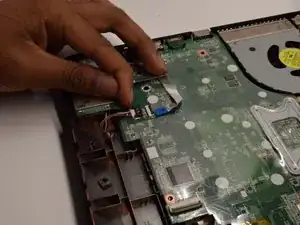

Слева от ОЗУ потяните вверх за чёрную защёлку, чтобы отключить её от материнской платы.

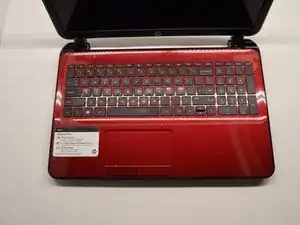

Переверните компьютер так, чтобы были видны экран и клавиатура.

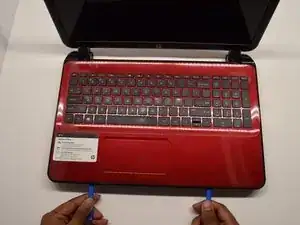

С помощью инструментов для вскрытия подденьте по краям между клавиатурой и основанием компьютера.

Приложите достаточное усилие, чтобы отщелкнуть клавиатуру, но будьте осторожны с деталями под ней.

Поднимите клавиатуру к экрану, чтобы получить доступ к материнской плате.

С помощью лопатки нажмите на серебристую защёлку и поднимите её вверх.

Используя пинцет, выньте ленточный кабель из серебристой защёлки.

Снимите второй ленточный кабель справа от красного и белого кабеля.

С помощью лопатки приподнимите серебристую защёлку, пока ленточный кабель не разблокируется.

Используйте пинцет, чтобы вынуть ленточный кабель из защёлки.

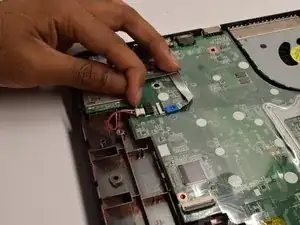

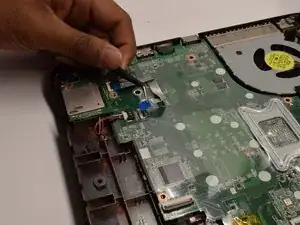

Отключите шнур от чёрной защёлки, используя палец.

С помощью лопатки нажмите на серебристую защёлку и поднимите её, чтобы разблокировать защёлку.

Используйте пинцет, чтобы вытащить ленточный кабель из защёлки.

Удалите чёрную защёлку справа от вентилятора охлаждения.

Подтяните чёрную защёлку вверх, пока она не отключится от материнской платы.

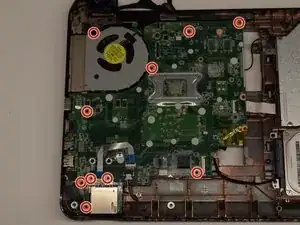

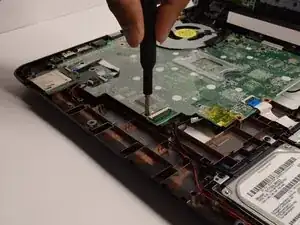

Удалите десять (10) винтов 5 мм с крестовой головкой PH#1, удерживающих материнскую плату, пока она не ослабнет.

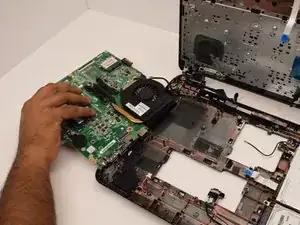

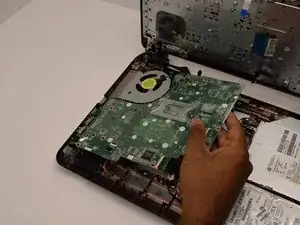

Поднимите туго сидящую сторону материнской платы и переверните её в сторону вентилятора охлаждения, чтобы получить доступ к задней стороне платы.

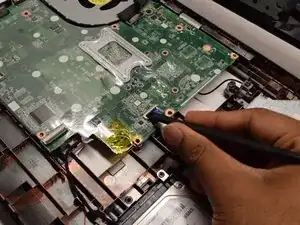

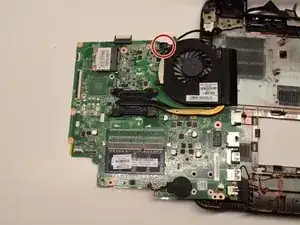

Отсоедините подключённый кабель слева от вентилятора охлаждения.

Потяните кабель в сторону вентилятора охлаждения, вынимая его из чёрной защёлки.

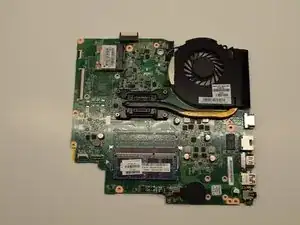

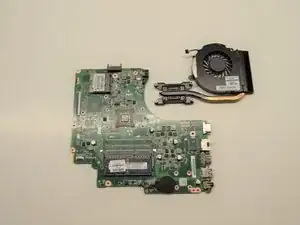

Материнская плата теперь извлечена из компьютера и может быть заменена.

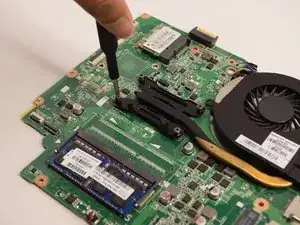

Снимите четыре винта 7 мм, крепящие радиатор к материнской плате, крестовой отвёрткой PH#1.

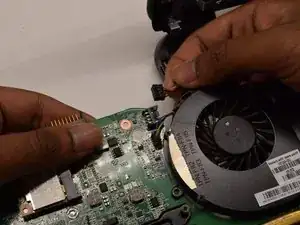

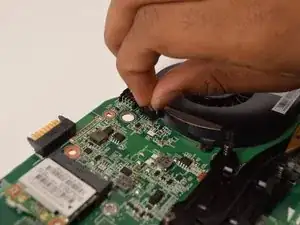

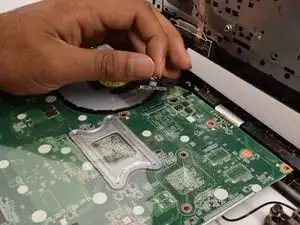

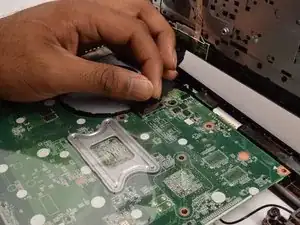

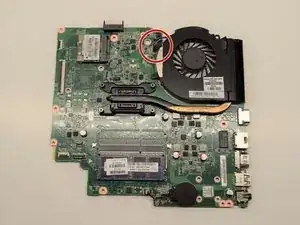

Плотно отсоедините кабельное соединение между вентилятором охлаждения и материнской платой пальцами.

Не тяните за провода.

Снимите вентилятор с материнской платы.
