Замена вентилятора охлаждения Velocity NoteMagix M10 A82

Положите ноутбук на стол так, чтобы батарея была обращена от Вас.

Сдвиньте переключатель с положения «lock» в положение «unlock» правой рукой на правой стороне компьютера.

Держите правый переключатель в положении «unlock».

Используйте левую руку, чтобы сдвинуть левый переключатель с «lock» в «unlock».

Удерживайте оба — левый и правый — переключатели в положении «unlock».

Используйте указательные пальцы, чтобы выдвинуть батарею из компьютера.

Положите ноутбук с полностью открытой крышкой так, чтобы клавиатура была обращена вверх.

Снимите крышку петель, поддев пластиковый лопаткой снизу и аккуратно приподнимая вверх, скользя лопаткой по крышке.

Осторожно снимите клавиатуру, приподняв верхнюю часть клавиатуры, ближе к экрану.

Оттяните клавиатуру от тачпада.

Будьте осторожны, чтобы не повредить ленточный кабель под клавиатурой, соединяющий клавиатуру с компьютером, при снятии.

Подденьте лопаткой пластиковую защёлку, удерживающую ленточный кабель, и аккуратно отожмите разъём.

Удалите восемь винтов Phillips №1, 5,65 мм.

Разместите компьютер открытым и экраном вверх на столе.

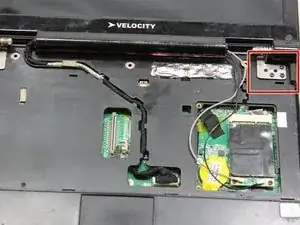

Снимите три винта Phillips №1, 3,65 мм в правом углу. Также снимите аналогичный набор винтов с левой стороны.

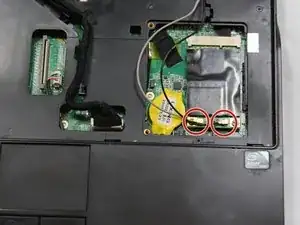

Отсоедините чёрный и серый провода, аккуратно захватив провода у места их подключения к материнской плате и потянув вверх.

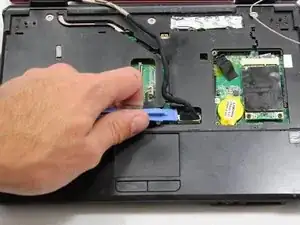

С помощью пластикового инструмента для вскрытия подденьте основание кабеля, соединяющего экран с материнской платой, и приподнимите его вверх.

Снимите переднюю декоративную панель, поддев лопаткой снизу корпуса компьютера и аккуратно приподнимая вверх, скользя лопаткой по основанию ноутбука.

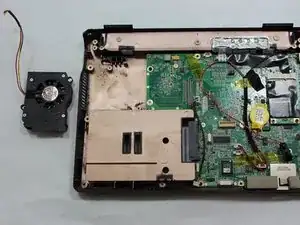

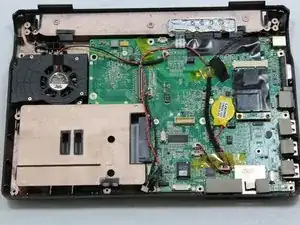

Удалите два винта Phillips №00, 4,80 мм, удерживающих вентилятор.

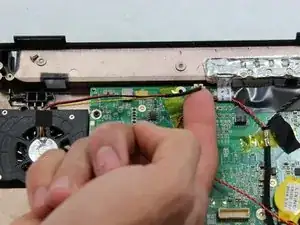

Отсоедините красный, жёлтый и чёрный провода, соединяющие вентилятор с материнской платой: поместите указательный палец под провода у места их подключения к плате, прижмите провода большим и указательным пальцем и аккуратно потяните вверх.
