Замена материнской платы Velocity Micro Cruz T301

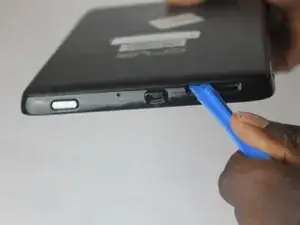

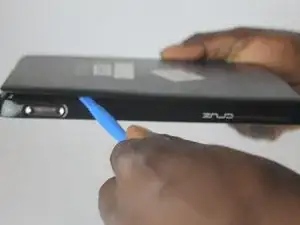

Вставьте пластиковый инструмент для вскрытия в разъём SD. Острие должно быть направлено в сторону задней панели.

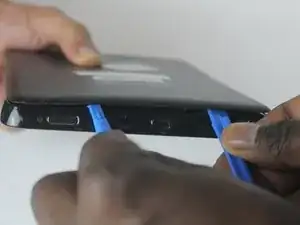

Вставьте небольшой инструмент для вскрытия между задней панелью и корпусом планшета.

Большой инструмент для вскрытия больше не нужен.

Проводите небольшим инструментом вдоль задней панели, чтобы освободить 12 защёлок по краям.

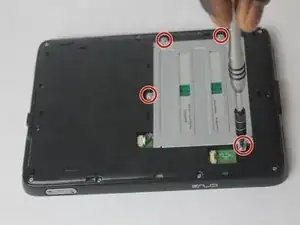

Отверткой PH0 крестового типа отвёрните 4 винта в металлической части.

Пластиковым лопаточным инструментом отсоедините разъём аккумулятора.

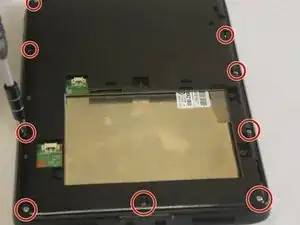

Отверткой PH0 крестового типа отвёрните 12 винтов в крышке.

Разместите металлическую лопатку между корпусом планшета и задней крышкой.

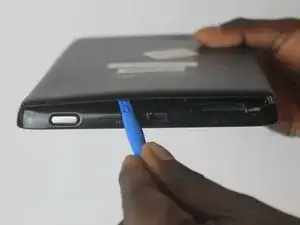

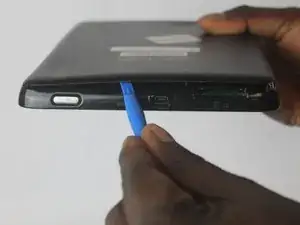

Проводите лопаткой вокруг корпуса, чтобы освободить защёлки, закрепляющие заднюю крышку.

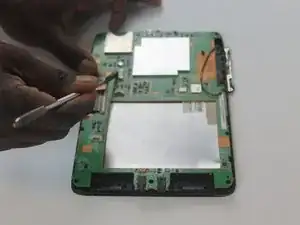

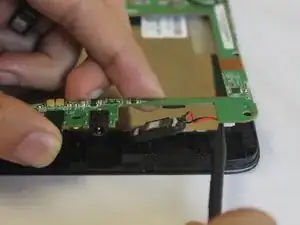

Используйте пластиковую лопатку, чтобы отсоединить соединение динамиков и материнской платы, как показано на изображении.

В этом руководстве показано использование неправильных инструментов. Всегда используйте антистатические инструменты при работе с деликатными внутренними компонентами.

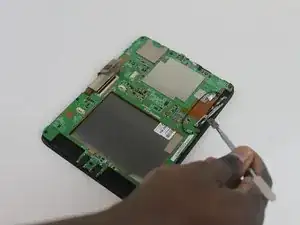

Используйте нейлоновую лопатку, чтобы снять верхний штекерный разъём с материнской платы.

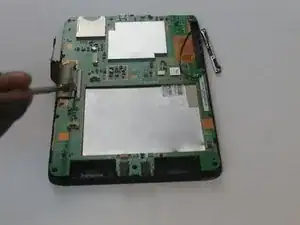

Используйте металлическую лопатку, чтобы отсоединить оба разъёма кабеля экрана.

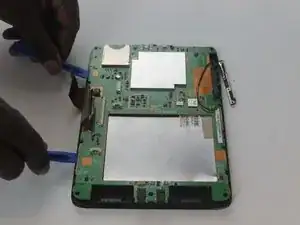

Используйте инструменты для вскрытия, чтобы снять материнскую плату.
